Гидроцилиндр ковша — HITACHI UH181

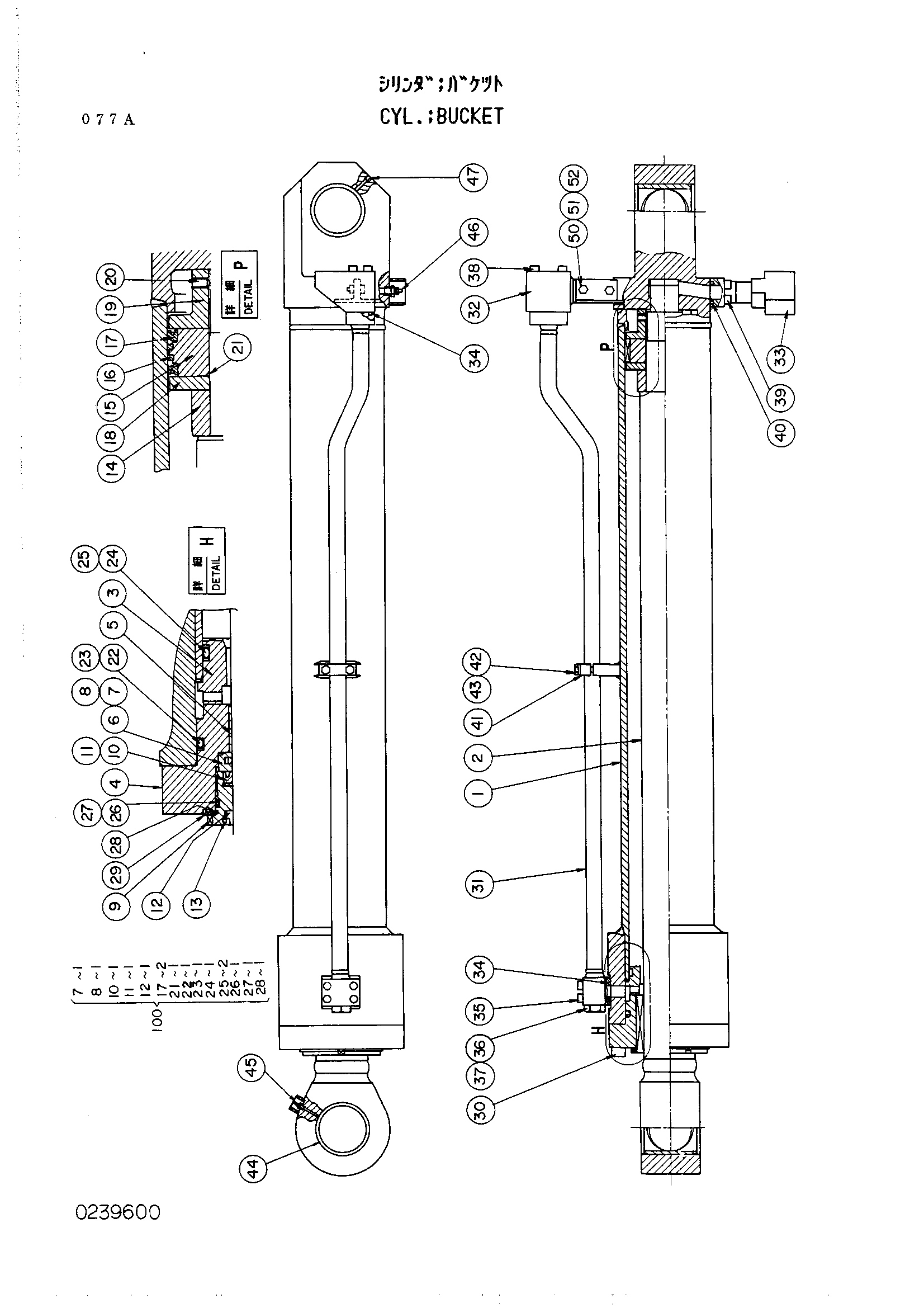

Заводская схема «Гидроцилиндр ковша» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	3026115	Гидроцилиндр ковша	1
1	0239601	Труба гидроцилиндра	1
2	0239602	Шток поршня	1
3	0239603	Проставка	1
4	0166003	Головка гидроцилиндра	1
5	4505059	Втулка	1
6	0166004	Держатель	1
7	0165702	Уплотнительное кольцо	1
8	A811135	Уплотнительное кольцо	1
9	0166006	Держатель	1
10	4069701	Кольцо U	1
11	4094816	Опорное кольцо	1
12	0237310	Кольцо	1
13	0133103	Стопорное кольцо	1
14	0132802	Кольцо амортизатор	1
15	4094805	Поршень	1
16	4094807	Поршневое кольцо	2
17	0165703	U-образная манжета	2
18	0166007	Держатель	1
19	0239604	Гайка	1
20	4094899	Установочный винт	1
21	A811080	Уплотнительное кольцо	1
22	4094815	Уплотнительное кольцо	1
23	4067085	Опорное кольцо	1
24	4007535	Уплотнительное кольцо	1
25	4094817	Опорное кольцо	2
26	4087852	Уплотнительное кольцо	1
27	0166009	Опорное кольцо	1
28	0166010	Уплотнительное кольцо	1
29	0166011	Стопорная шайба	1
30	0166012	Болт с внутренним шестигранником	12
31	0239605	Трубка	1
32	0239606	Соединение в сборе	1
33	0239607	Соединение в сборе	1
34	984614	Уплотнительное кольцо	2
35	0176109	Болт с внутренним шестигранником	4
36	0239608	Пробка	1
37	4506428	Уплотнительное кольцо	1
38	0239609	Болт	4
39	0158883	Болт с внутренним шестигранником	4
40	955612	Уплотнительное кольцо	1
41	4094819	Хомут трубки	1
42	0187318	Болт	2
43	0137505	Шайба	1
44	0133101	Втулка	2
45	4009445	Штуцер	1
46	4059391	Воздушный клапан	1
47	0158837 замена: 94-2010	Пробка	1
50	0239610	Болт	2
51	0239611	Гайка	2
52	A590912	Пружинная шайба	2
100	4162028	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
