Пилотный клапан — HITACHI UH181

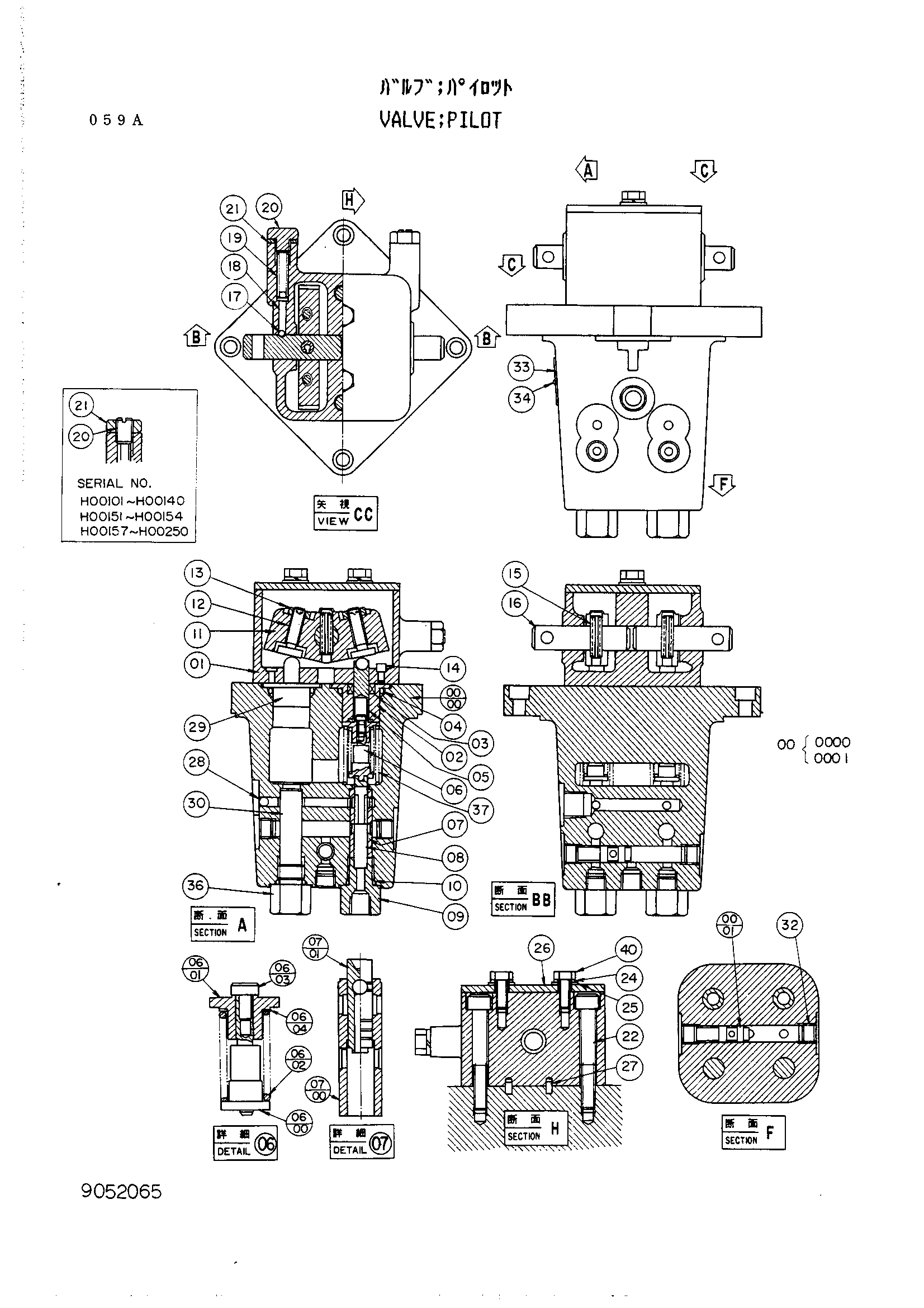

Заводская схема «Пилотный клапан» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9052065	Пилотный клапан	1
00	9057107	Корпус в сборе	1
01	2014835	Корпус	1
02	4121693	Разъём	2
03	4506377	Манжета	2
04	955656	Уплотнительное кольцо	4
05	9041129	Толкатель	2
06	9052020	Держатель	2
07	8032702	Золотник	2
07	9049585	Золотник	2
08	4139695	Пружина	2
09	4140533	Пробка	2
10	4509180	Уплотнительное кольцо	4
11	4143658 замена: 4190605	Кулачок	2
11	4190605	Кулачок	2
12	4144573	Механизм натяжения	4
13	4122395	Гайка	4
14	4143660	Ограничитель	2
15	4027427	Пружинный штифт	2
16	4123089	Палец	2
17	4123831	Шарик	2
18	4123830	Пружина направляющая	2
19	4123834	Пружина	2
20	4170019	Пробка	2
20	4170019	Пробка	2
20	4170019	Пробка	2
20	4170019	Пробка	2
20	M451020 замена: 4170019	Установочный винт	2
20	M451020 замена: A590910	Установочный винт	2
20	M451020	Установочный винт	2
21	A590910	Пружинная шайба	2
21	A590910	Пружинная шайба	2
21	A590910	Пружинная шайба	2
21	A590910	Пружинная шайба	2
21	M581008	Гайка	2
21	M581008	Гайка	2
21	M581008	Гайка	2
22	M341065	Болт	2
24	A590908	Пружинная шайба	2
25	A590108	Шайба	2
26	4136446	Пластина	1
27	J400408	Довел	2
28	4009412	Шарик	2
29	4127394	Ограничитель	2
30	4127424	Пробка	2
32	94-2011	Пробка	8
33	3006874 замена: 3031465	Информационная табличка	1
33	3006874	Информационная табличка	1
33	3006874	Информационная табличка	1
33	3031465	Наме-плеат	1
33	3031465	Наме-плеат	1
33	3031465	Наме-плеат	1
33	3031465	Наме-плеат	1
34	M491832	Винт	2
36	4151428	Пробка	2
37	4123832 замена: 4168217	Пружина сжатия	2
37	4123832	Пружина сжатия	2
37	4123832	Пружина сжатия	2
37	4168217	Пружина	2
37	4168217	Пружина	2
37	4168217	Пружина	2
37	4168217	Пружина	2
40	M200820	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
