Крышка двигателя — HITACHI UH181

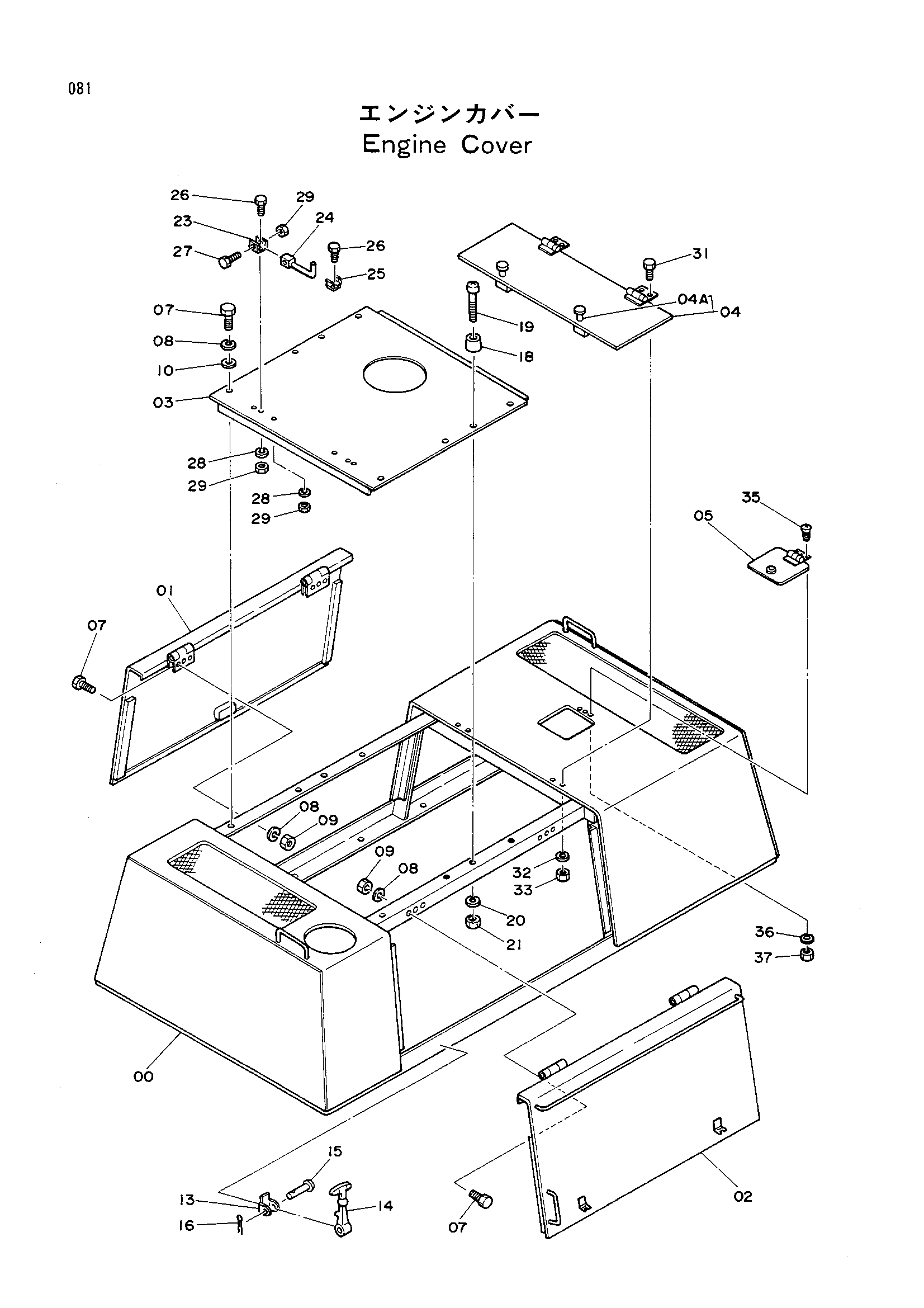

Заводская схема «Крышка двигателя» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9053696 | Крышка двигатель | 1 | |
| 00 | 5001548 | Крышка | 1 |
| 01 | 7013926 | Крышка | 1 |
| 02 | 7013927 | Крышка | 1 |
| 03 | 7013925 | Крышка | 1 |
| 04 | 8028756 | Крышка | 1 |
| 04A | 4201669 | Защёлка | 2 |
| 05 | 9719793 | Крышка | 1 |
| 05 | 9720908 | Крышка | 1 |
| 07 | J901020 | Болт | 18 |
| 08 | A590910 | Пружинная шайба | 18 |
| 09 | J950010 | Гайка | 12 |
| 10 | J217083 | Плоская шайба | 6 |
| 13 | 4004109 | Кронштейн | 4 |
| 14 | 4004111 | Защёлка | 4 |
| 15 | 4004110 | Палец | 4 |
| 16 | A761013 | Шплинт | 4 |
| 18 | 4098821 | Резиновая подушка | 2 |
| 19 | M430525 | Винт | 2 |
| 20 | A590905 | Пружинная шайба | 2 |
| 21 | M500504 | Гайка | 2 |
| 23 | 4098822 | Кронштейн | 2 |
| 24 | 9710855 | Ограничитель | 2 |
| 25 | 4509664 | Ограничитель | 2 |
| 26 | J900612 | Болт | 6 |
| 27 | J900655 | Болт | 2 |
| 28 | A590906 | Пружинная шайба | 6 |
| 29 | M500605 | Гайка | 10 |
| 31 | J900820 | Болт | 4 |
| 32 | A590908 | Пружинная шайба | 4 |
| 33 | M500807 | Гайка | 4 |
| 35 | M470513 | Винт | 3 |
| 36 | A590905 | Пружинная шайба | 3 |
| 37 | M500504 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
