Ходовой трубопроводы — HITACHI UH181

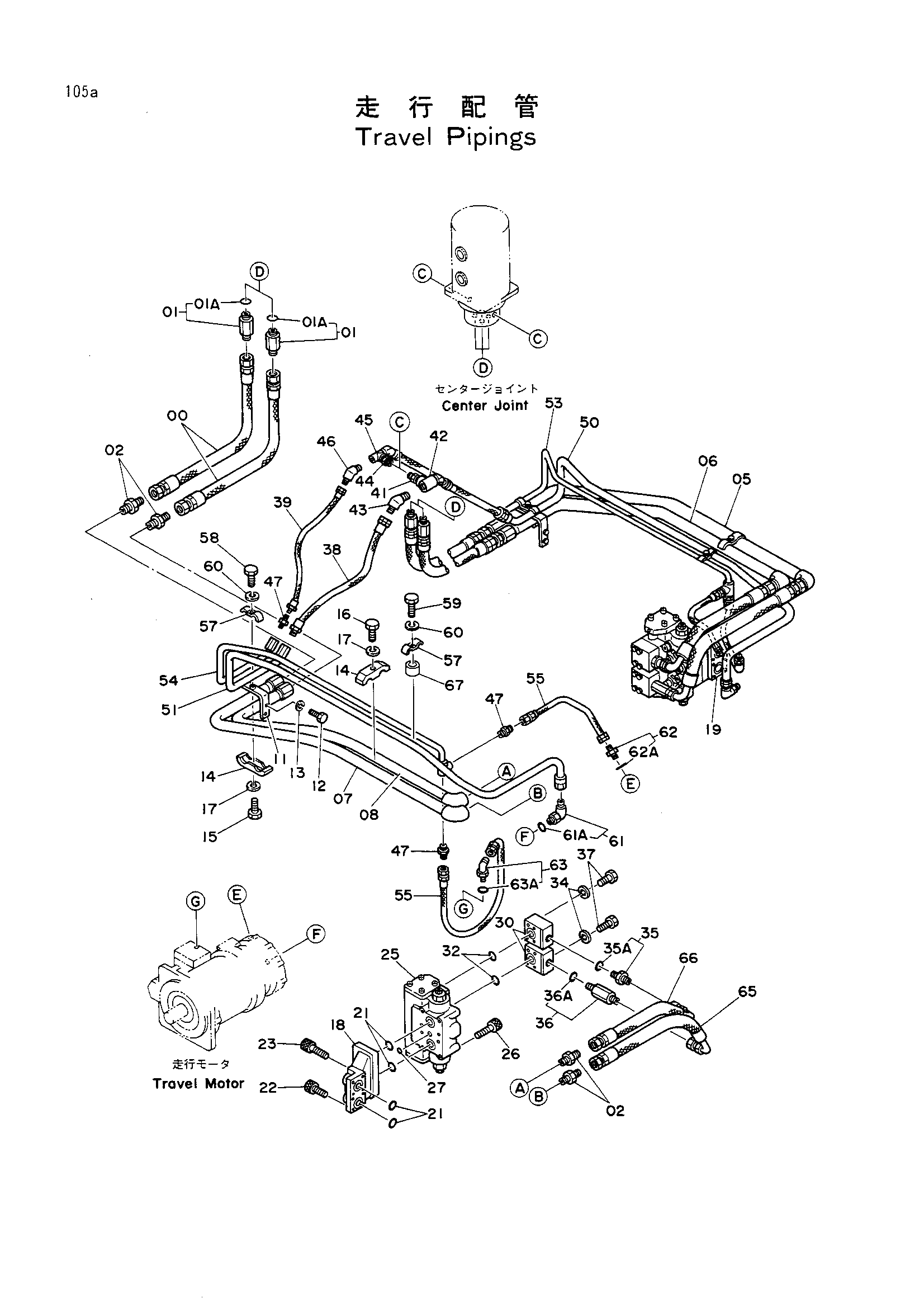

Заводская схема «Ходовой трубопроводы» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154632 | Шланг | 4 |
| 01 | 4155604 | Адаптер | 4 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 94-1305 | Адаптер | 8 |
| 05 | 8027348 | Трубка(правый) | 1 |
| 06 | 8027349 | Трубка(правый) | 1 |
| 07 | 8027350 | Трубка(левый) | 1 |
| 08 | 8027351 | Трубка(левый) | 1 |
| 11 | 9719760 | Опора | 2 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | 4053599 | Хомут трубки | 4 |
| 15 | J901245 | Болт | 2 |
| 16 | J901265 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | 2019214 | Фланец | 1 |
| 19 | 2019215 | Фланец | 1 |
| 21 | A811045 | Уплотнительное кольцо | 8 |
| 22 | M341236 | Болт с внутренним шестигранником | 8 |
| 23 | M341271 | Болт с внутренним шестигранником | 8 |
| 25 | 9031296 | Тормозной клапан | 2 |
| 26 | M341601 | Болт с внутренним шестигранником | 16 |
| 27 | 4509180 | Уплотнительное кольцо | 2 |
| 30 | 3028561 | Блок | 4 |
| 32 | A811040 | Уплотнительное кольцо | 4 |
| 34 | A590912 | Пружинная шайба | 16 |
| 35 | 4042034 | Адаптер | 2 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 4155604 | Адаптер | 2 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | J901275 | Болт | 16 |
| 38 | 4085502 | Шланг | 2 |
| 39 | 4058740 | Шланг | 2 |
| 41 | 94-1703 | Адаптер | 1 |
| 42 | 94-0662 | Тройник | 1 |
| 43 | 94-1503 | Угловой штуцер | 2 |
| 44 | 94-1908 | Адаптер | 1 |
| 45 | 94-0660 | Тройник | 1 |
| 46 | 94-1501 | Угловой штуцер | 2 |
| 47 | 94-1301 | Адаптер | 6 |
| 50 | 7013239 | Трубка дренажный(правый) | 1 |
| 51 | 7013240 | Трубка дренажный(левый) | 1 |
| 53 | 8027340 | Трубка(правый) | 1 |
| 54 | 8027341 | Трубка(левый) | 1 |
| 55 | 4513022 | Шланг | 4 |
| 57 | 4508734 | Хомут трубки | 4 |
| 58 | J901018 | Болт | 2 |
| 59 | J901028 | Болт | 2 |
| 60 | A590910 | Пружинная шайба | 4 |
| 61 | 4037760 | Угловой штуцер | 2 |
| 61A | 4506418 | Уплотнительное кольцо | 1 |
| 62 | 4042030 | Адаптер | 2 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4112300 | Угловой штуцер | 2 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4156424 | Шланг | 2 |
| 66 | 4156495 | Шланг | 2 |
| 67 | 4186273 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
