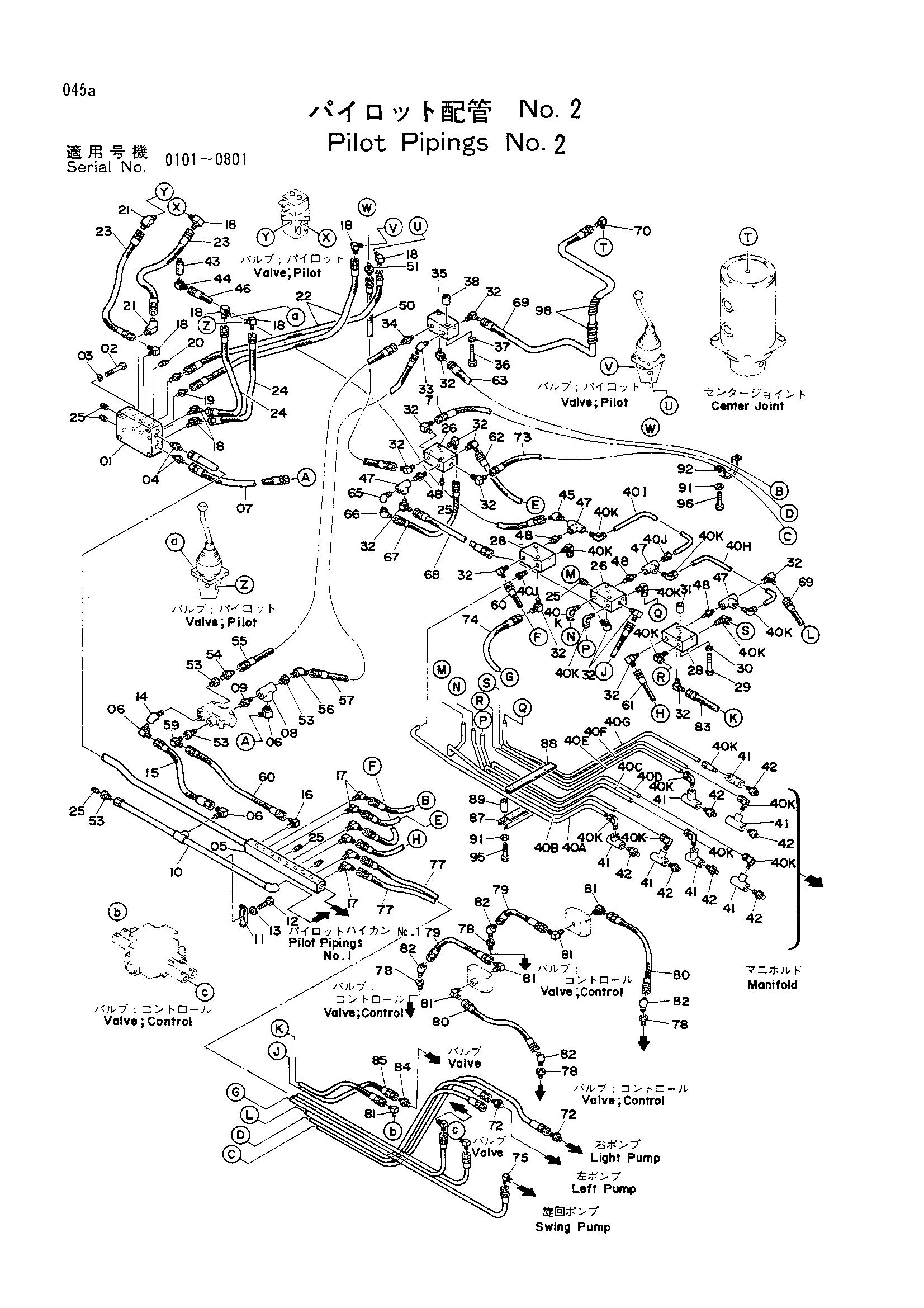

Пилотные гидролинии (NO.2) — HITACHI UH181

Заводская схема «Пилотные гидролинии (NO.2)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4119007	Блок	1
02	J901065	Болт	4
03	A590910	Пружинная шайба	4
04	94-1303	Адаптер	2
05	8028752	Трубка	1
06	94-1403	Угловой штуцер	3
07	4067526	Шланг	1
08	94-0662	Тройник	1
09	94-1703	Адаптер	1
10	9719790	Трубка	1
11	4053593	Хомут трубки	2
12	J901045	Болт	2
13	A590910	Пружинная шайба	2
14	94-0632	Угловой штуцер: S	1
15	4085957	Шланг	1
16	94-1401	Угловой штуцер	1
17	94-1501	Угловой штуцер	6
18	94-1402	Угловой штуцер	8
19	94-1302	Адаптер	2
20	94-2023	Пробка	2
21	94-1502	Угловой штуцер	2
22	4131541	Нейлоновый шланг	2
23	4124807	Нейлоновый шланг	2
24	4124815	Нейлоновый шланг	2
25	94-2022	Пробка	7
26	4161462	Челночный клапан	2
28	4054396	Челночный клапан	2
29	J901080	Болт	8
30	A590910	Пружинная шайба	8
31	4131346	Проставка	8
32	94-1401	Угловой штуцер	15
33	94-1501	Угловой штуцер	1
34	94-1301	Адаптер	1
35	4155909	Клапан	1
36	J901090	Болт	2
37	A590910	Пружинная шайба	2
38	4131346	Проставка	2
40A	4155836	Трубка	1
40A-K	9053738	Трубка в сборе	1
40B	4155837	Трубка	1
40C	4155838	Трубка	1
40D	4155839	Трубка	1
40E	4155840	Трубка	1
40F	4155841	Трубка	1
40G	4155842	Трубка	1
40H	4155843	Трубка	1
40I	4155844	Трубка	1
40J	4130169	Штуцер трубки	2
40K	4130175	Штуцер трубки	16
41	94-0660	Тройник	7
42	94-1701	Адаптер	7
43	485382	Адаптер	1
44	94-1401	Угловой штуцер	1
45	94-1501	Угловой штуцер	1
46	4043584	Резиновый шланг	1
47	94-0660	Тройник	4
48	94-1701	Адаптер	4
50	4509858	Нейлоновый шланг	1
51	94-1301	Адаптер	1
53	94-1608	Переходник	4
54	94-1301	Адаптер	1
55	4111501	Нейлоновый шланг	1
56	94-1501	Угловой штуцер	1
57	4129746	Нейлоновый шланг	1
59	94-1401	Угловой штуцер	1
60	4098899	Нейлоновый шланг	2
61	4124781	Нейлоновый шланг	1
62	4129752	Нейлоновый шланг	1
63	4509868	Нейлоновый шланг	1
65	94-0630	Угловой штуцер	1
66	94-1501	Угловой штуцер	1
67	4124782	Нейлоновый шланг	1
68	4124781	Нейлоновый шланг	1
69	4124786	Нейлоновый шланг	2
70	94-1401	Угловой штуцер	3
71	4124776 замена: 4141945	Нейлоновый шланг	1
71	4141945	Нейлоновый шланг	1
72	94-1301	Адаптер	2
73	4514834	Нейлоновый шланг	1
74	4124784	Нейлоновый шланг	1
75	4112300	Угловой штуцер	1
77	4509870	Нейлоновый шланг	2
78	94-1601	Переходник	4
79	4124781	Нейлоновый шланг	2
80	4129746	Нейлоновый шланг	2
81	94-1401	Угловой штуцер	5
82	94-1501	Угловой штуцер	4
83	4033012	Нейлоновый шланг	1
84	94-1301	Адаптер	1
85	4129757	Нейлоновый шланг	1
87	4147727	Хомут	1
88	4154923	Резиновая прокладка	1
89	4131346	Проставка	2
91	A590910	Пружинная шайба	4
92	4089557	Хомут	1
95	J901040	Болт	2
96	J901020	Болт	2
98	4149557	Защитный кожух	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
