Гидрораспределитель — HITACHI UH181

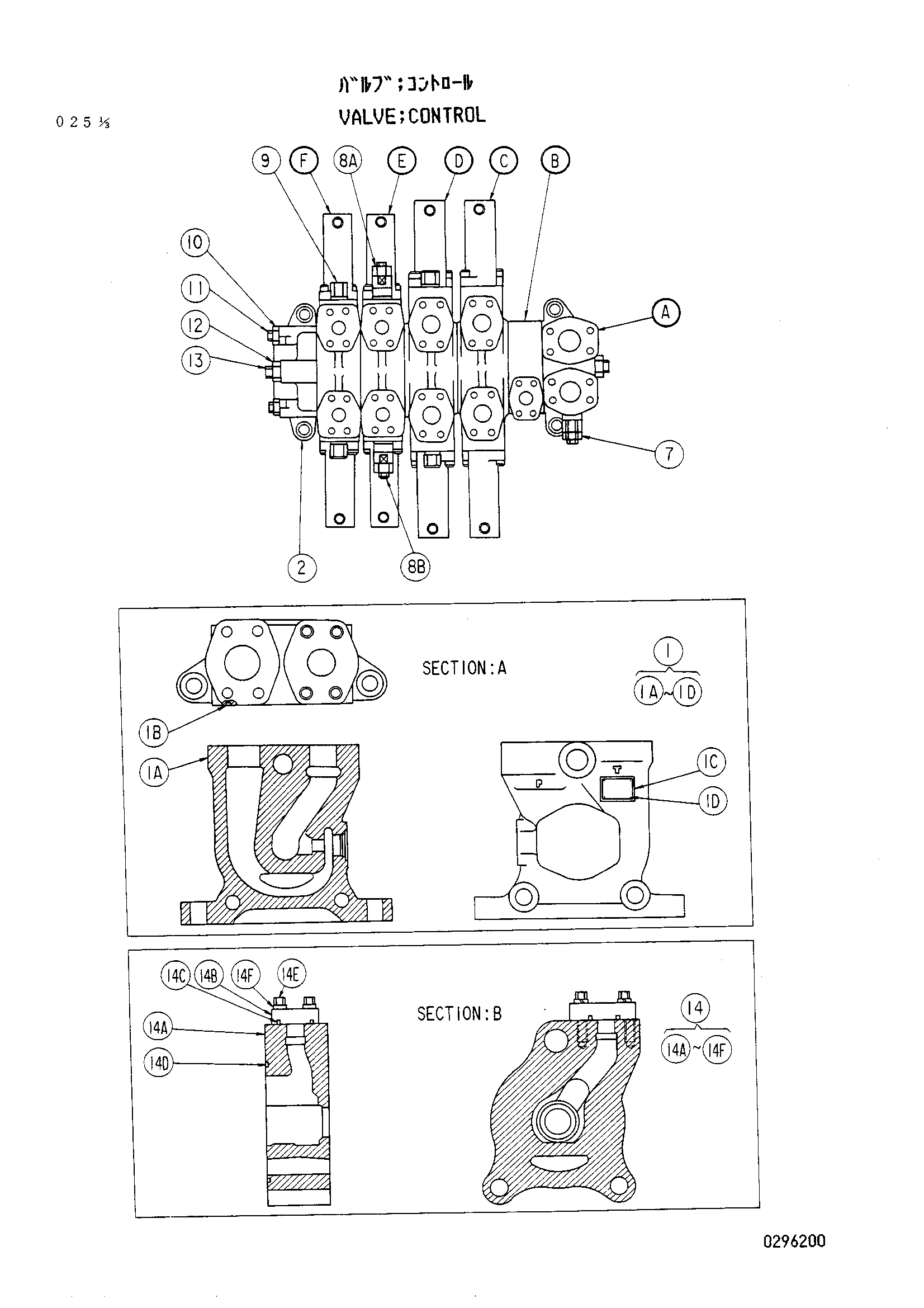

Заводская схема «Гидрораспределитель» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4174867 | Гидрораспределитель(26) | 1 | |
| 1 | 0238401 | Иннлет секция | 1 |
| 1A | 0238402 | Корпус | 1 |
| 1B | 4040279 | Уплотнительное кольцо | 1 |
| 2 | 4040266 | Блок | 1 |
| 3 | 0296101 | Споол-сектион A | 1 |
| 3C | 0171803 | Колпачок | 2 |
| 3D | 0171804 | Седло пружины | 2 |
| 3E | 0171805 | Седло пружины | 2 |
| 3F | 0171806 | Пружина | 2 |
| 3G | 0238404 | Пружина | 2 |
| 3H | 0171809 | Уплотнительное кольцо | 2 |
| 3I | 4040279 | Уплотнительное кольцо | 1 |
| 3J | 94-2012 | Пробка | 2 |
| 3K | 0224408 | Болт с внутренним шестигранником | 4 |
| 4 | 0238405 | Споол-сектион | 1 |
| 4C | 0238406 | Концевой золотник | 2 |
| 4D | 0171803 | Колпачок | 2 |
| 4E | 0171804 | Седло пружины | 2 |
| 4F | 0171805 | Седло пружины | 2 |
| 4G | 0171806 | Пружина | 2 |
| 4H | 0238404 | Пружина | 2 |
| 4I | 0171808 | Уплотнительное кольцо | 2 |
| 4J | 0171809 | Уплотнительное кольцо | 2 |
| 4K | 4040279 | Уплотнительное кольцо | 1 |
| 4L | 94-2012 | Пробка | 2 |
| 4M | 0224408 | Болт с внутренним шестигранником | 4 |
| 4N | 0238407 | Тарельчатый клапан | 2 |
| 4O | 4040288 | Пружина | 2 |
| 5 | 0238408 | Споол-сектион | 1 |
| 5C | 4040279 | Уплотнительное кольцо | 1 |
| 5D | 4040287 | Клапан поппет | 1 |
| 5E | 4040288 | Пружина | 1 |
| 5F | 0130903 | Уплотнительное кольцо | 2 |
| 5G | 0130905 | Седло пружины | 2 |
| 5H | 0130906 | Пружина | 2 |
| 5I | 0130907 | Седло пружины | 2 |
| 5J | 0130908 | Пружина | 2 |
| 5K | 0130909 | Колпачок | 2 |
| 5L | 0224408 | Болт с внутренним шестигранником | 4 |
| 5M | 94-2012 | Пробка | 2 |
| 6 | 0238409 | Золотник секция | 1 |
| 6C | 4040279 | Уплотнительное кольцо | 1 |
| 6D | 4040287 | Клапан поппет | 1 |
| 6E | 4040288 | Пружина | 1 |
| 6F | 0130903 | Уплотнительное кольцо | 2 |
| 6G | 0238410 | Седло пружины | 1 |
| 6H | 0238411 | Пружина | 1 |
| 6I | 0130909 | Колпачок | 2 |
| 6J | 0224408 | Болт с внутренним шестигранником | 4 |
| 6K | 94-2012 | Пробка | 2 |
| 7 | 4163506 | Предохранительный клапан | 1 |
| 8A | 4163503 | Предохранительный клапан | 1 |
| 8B | 4163504 | Предохранительный клапан | 1 |
| 9 | 0224427 | Клапан | 4 |
| 10 | 0238413 | Гайка | 4 |
| 11 | 0296201 | Шток TIE | 2 |
| 12 | 0238415 | Гайка | 2 |
| 13 | 0296202 | Шток TIE | 1 |
| 14 | 0296107 | Спакер-сектион | 1 |
| 14A | 0238310 | Проставка | 1 |
| 14B | 0224421 | Пластина | 1 |
| 14C | 0224422 | Уплотнительное кольцо | 1 |
| 14D | 4040279 | Уплотнительное кольцо | 1 |
| 14E | 0224423 | Болт | 4 |
| 14F | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
