Стандарт рукоять (3.1M) — HITACHI UH181

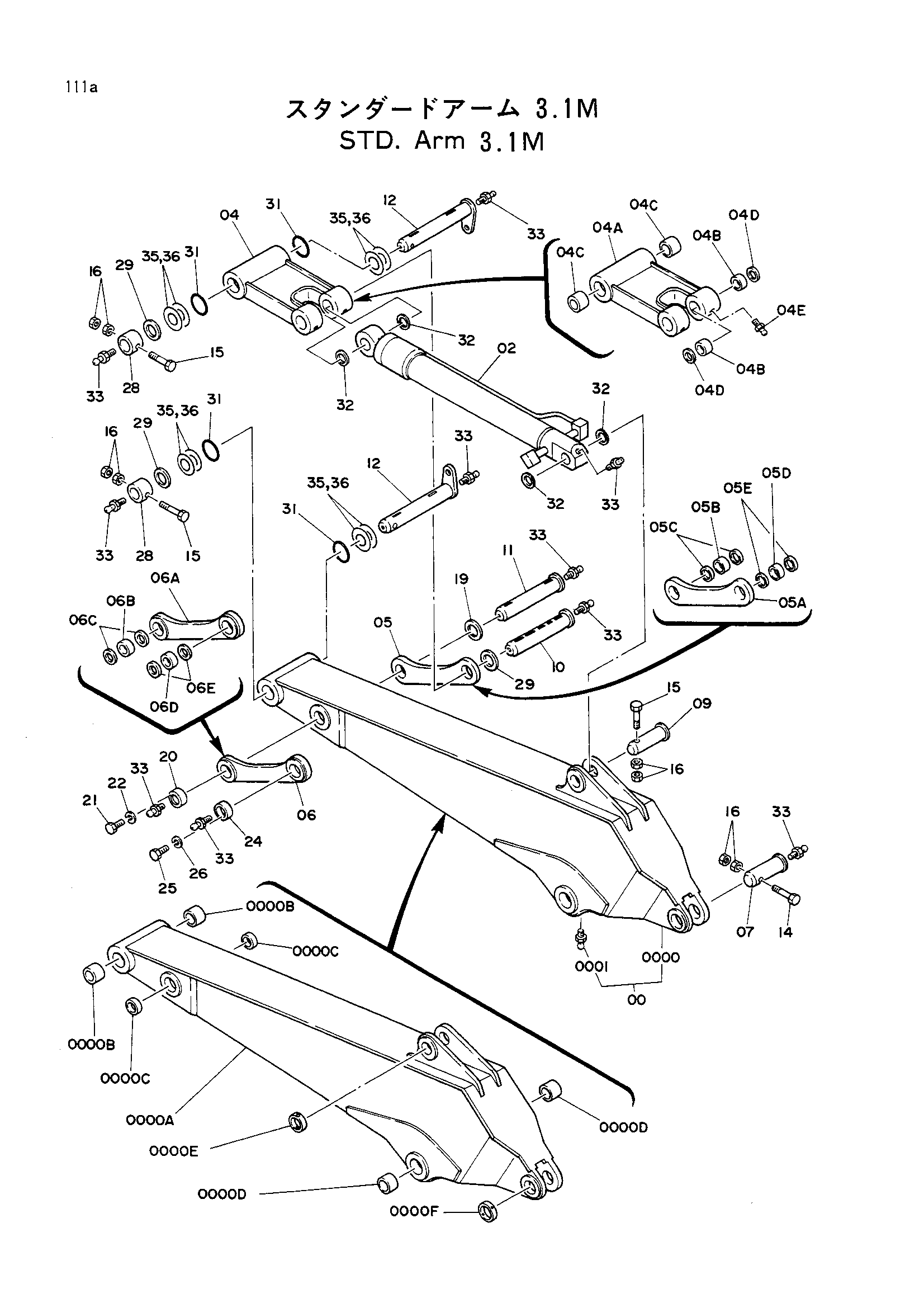

Заводская схема «Стандарт рукоять (3.1M)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9053359 | Рукоять в сборе | 1 |
| 0000 | 9053360 | Рукоять | 1 |
| 0000A | 6005206 | Рукоять | 1 |
| 0000B | 4110518 | Втулка | 2 |
| 0000C | 4070364 | Втулка | 2 |
| 0000D | 4085468 | Втулка | 2 |
| 0000E | 4106647 | Ограничитель | 1 |
| 0000F | 4085469 | Ограничитель | 1 |
| 0001 | J75481 | Штуцер | 2 |
| 02 | 3026115 замена: 3031889 | Гидроцилиндр ковша | 1 |
| 02 | 3031889 | Гидроцилиндр ковш | 1 |
| 04 | 9053361 | Тяга A | 1 |
| 04A | 8027234 | Тяга | 1 |
| 04B | 4074004 | Втулка | 4 |
| 04C | 4074005 | Втулка | 2 |
| 04D | 4074008 | Пылезащитное уплотнение | 4 |
| 04E | J75481 | Штуцер | 2 |
| 05 | 9050684 | Тяга B | 1 |
| 05A | 8027218 | Тяга | 1 |
| 05B | 4070364 | Втулка | 1 |
| 05C | 4067901 | Пылезащитное уплотнение | 2 |
| 05D | 4074004 | Втулка | 1 |
| 05E | 4074008 | Пылезащитное уплотнение | 2 |
| 06 | 9050685 | Тяга B | 1 |
| 06A | 8027219 | Тяга | 1 |
| 06B | 4070364 | Втулка | 1 |
| 06C | 4067901 | Пылезащитное уплотнение | 2 |
| 06D | 4074004 | Втулка | 1 |
| 06E | 4074008 | Пылезащитное уплотнение | 2 |
| 07 | 3023370 | Палец | 1 |
| 09 | 3014037 | Палец | 1 |
| 10 | 3011647 | Палец | 1 |
| 11 | 3013929 | Палец | 1 |
| 12 | 9712701 | Палец | 2 |
| 14 | M121605 | Болт | 1 |
| 15 | M121604 | Болт | 3 |
| 16 | M511613 | Гайка | 8 |
| 19 | 4075448 | Проставка | 1 |
| 20 | 4187267 | Ограничитель | 1 |
| 20 | 9707705 замена: 4187267 | Ограничитель | 1 |
| 21 | M111232 | Болт | 3 |
| 22 | A590912 | Пружинная шайба | 3 |
| 24 | 9706491 | Ограничитель | 1 |
| 25 | M111632 | Болт | 3 |
| 26 | A590916 | Пружинная шайба | 3 |
| 28 | 4106647 | Ограничитель | 2 |
| 29 | 4074002 | Пластина | 3 |
| 31 | 4102191 | Уплотнительное кольцо | 4 |
| 32 | 4074008 | Пылезащитное уплотнение | 4 |
| 33 | J75481 | Штуцер | 10 |
| 35 | 4134370 | Регулировочная шайба 1.0 | 4 |
| 36 | 4134371 | Регулировочная шайба 1.6 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
