Гидроцилиндр рукояти — HITACHI UH181

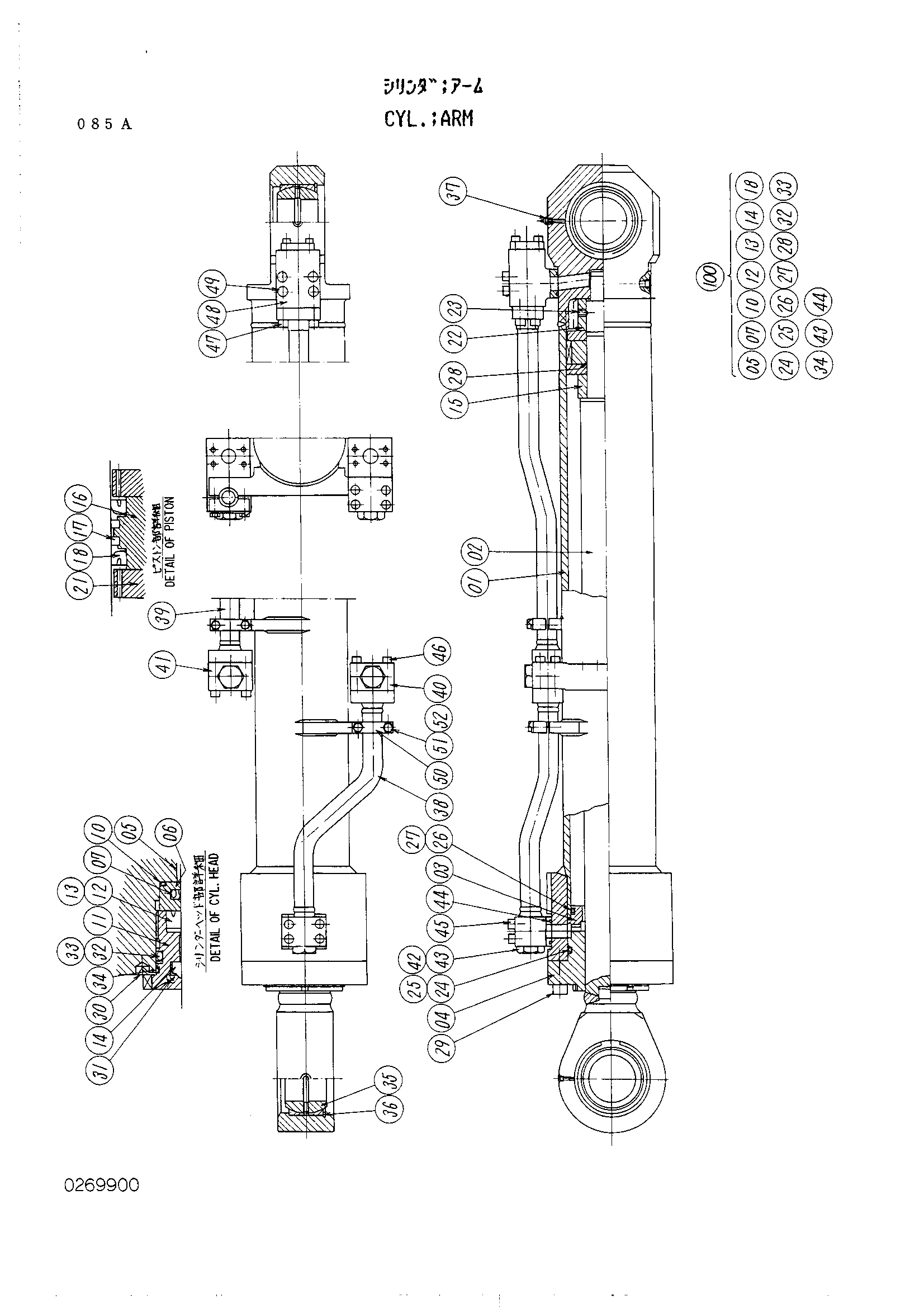

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	3022991	Гидроцилиндр рукояти	1
01	0212901	Труба гидроцилиндра	1
02	0269901	Шток поршня	1
03	4094881	Проставка	1
04	0166003	Головка гидроцилиндра	1
05	4505059	Втулка	1
06	0166004	Держатель	1
07	0165702	Уплотнительное кольцо	1
10	A811135	Уплотнительное кольцо	1
11	0212902	Держатель	1
12	4069701	Кольцо U	1
13	4094816	Опорное кольцо	1
14	4094812	Грязесъёмное кольцо	1
15	4094878	Кольцо амортизатор	1
16	4094805	Поршень	1
17	4094807	Поршневое кольцо	2
18	0165703	U-образная манжета	2
19	0165704	U-образная манжета	1
20	0132602	Хеел нейлоновый	1
21	4094818	Держатель	2
22	4069703	Гайка	1
23	4061765	Винт	1
24	4094815	Уплотнительное кольцо	1
25	4113180	Опорное кольцо	1
26	4007535	Уплотнительное кольцо	1
27	4094817	Опорное кольцо	1
28	A811080	Уплотнительное кольцо	1
29	0166012	Болт с внутренним шестигранником	12
30	0166011	Стопорная шайба	1
31	0133103	Стопорное кольцо	1
32	4087852	Уплотнительное кольцо	1
33	0166009	Опорное кольцо	1
34	0166010	Уплотнительное кольцо	1
35	4055868	Втулка SPH.	2
36	4061797	Стопорное кольцо	2
37	J75481	Штуцер	1
38	0212903	Трубка	1
39	0212904	Трубка	1
40	0269902	Соединение	1
41	0269903	Соединение	1
42	0144909	Пробка	3
43	985098	Уплотнительное кольцо	3
44	955612	Уплотнительное кольцо	4
45	0171719	Болт	4
46	0212907	Болт с внутренним шестигранником	8
47	0158883	Болт с внутренним шестигранником	4
48	0212908	Клапан словрет	1
49	0171720	Болт с внутренним шестигранником	4
50	4094876	Хомут трубки	2
51	0239510	Болт	4
52	4094945	Стопорная шайба	2
100	4153235	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
