Трубопроводы системы смазки <погрузчик> — HITACHI UH181

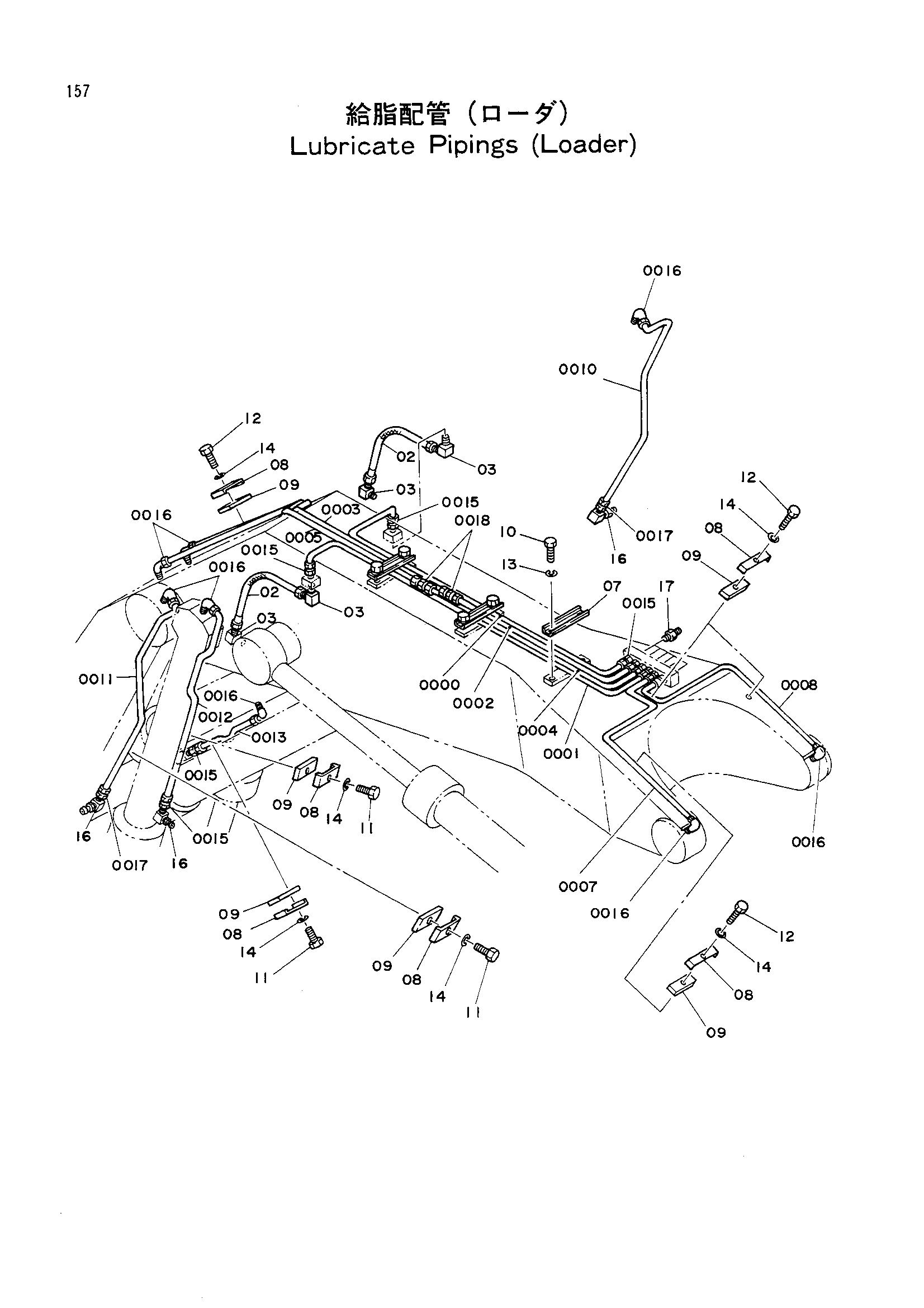

Заводская схема «Трубопроводы системы смазки <погрузчик>» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0000 | 4150665 | Трубка | 1 |
| 0001 | 4150666 | Трубка | 1 |
| 0002 | 4150667 | Трубка | 1 |
| 0003 | 4150668 | Трубка | 1 |
| 0004 | 4150669 | Трубка | 1 |
| 0005 | 4150670 | Трубка | 1 |
| 0007 | 4157196 | Трубка | 1 |
| 0008 | 4157197 | Трубка | 1 |
| 0010 | 4150671 | Трубка | 1 |
| 0011 | 4150672 | Трубка | 1 |
| 0012 | 4150673 | Трубка | 2 |
| 0013 | 4150674 | Трубка | 1 |
| 0015 | 4130169 | Штуцер трубки | 11 |
| 0016 | 4130175 | Штуцер трубки | 9 |
| 0017 | 4130168 | Штуцер трубки | 2 |
| 0018 | 4130192 | Штуцер трубки | 2 |
| 02 | 4008031 | Шланг | 2 |
| 03 | 94-1401 | Угловой штуцер | 4 |
| 07 | 4054025 | Хомут | 3 |
| 08 | 4032160 | Хомут | 7 |
| 09 | 4032161 | Резиновая прокладка | 7 |
| 10 | J901025 | Болт | 6 |
| 11 | M111225 | Болт | 5 |
| 12 | J901225 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 6 |
| 14 | A590912 | Пружинная шайба | 7 |
| 16 | J75481 | Штуцер | 4 |
| 17 | J75482 | Штуцер | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
