Трубопроводы системы смазки (удлинённый рукоять) — HITACHI UH181

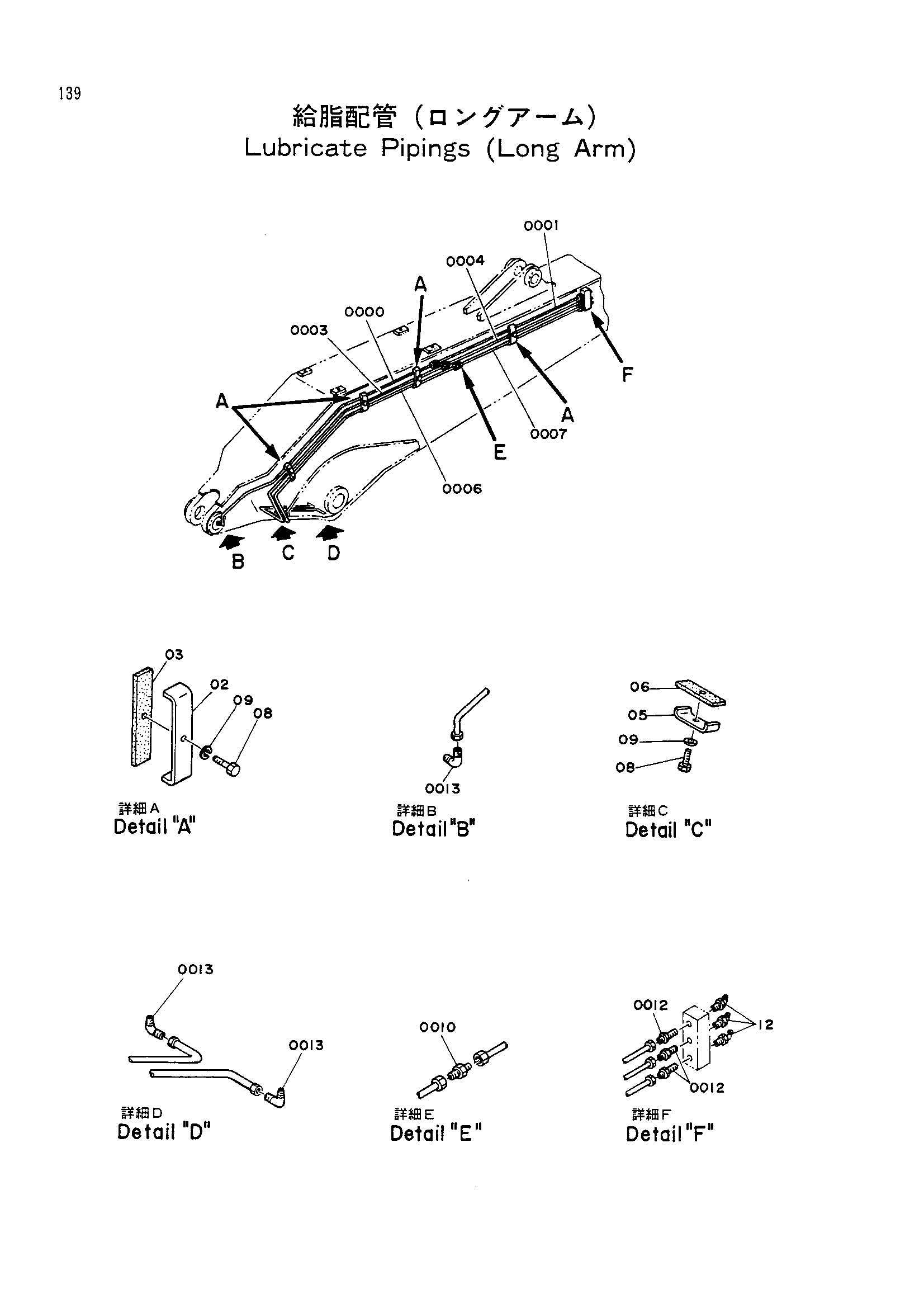

Заводская схема «Трубопроводы системы смазки (удлинённый рукоять)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0000 | 3031070 | Трубка | 1 |
| 0001 | 4168053 | Трубка | 1 |
| 0003 | 2020310 | Трубка | 1 |
| 0004 | 4168054 | Трубка | 1 |
| 0006 | 2020311 | Трубка | 1 |
| 0007 | 4168055 | Трубка | 1 |
| 0010 | 4130192 | Штуцер трубки | 3 |
| 0012 | 4130169 | Штуцер трубки | 3 |
| 0013 | 4130174 | Штуцер трубки | 3 |
| 02 | 4032158 | Хомут | 4 |
| 03 | 4032159 | Резиновая прокладка | 4 |
| 05 | 4032160 | Хомут | 1 |
| 06 | 4032161 | Резиновая прокладка | 1 |
| 08 | J901228 | Болт | 5 |
| 09 | A590912 | Пружинная шайба | 5 |
| 12 | J75581 | Штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
