Гидроцилиндр рукояти — HITACHI UH181

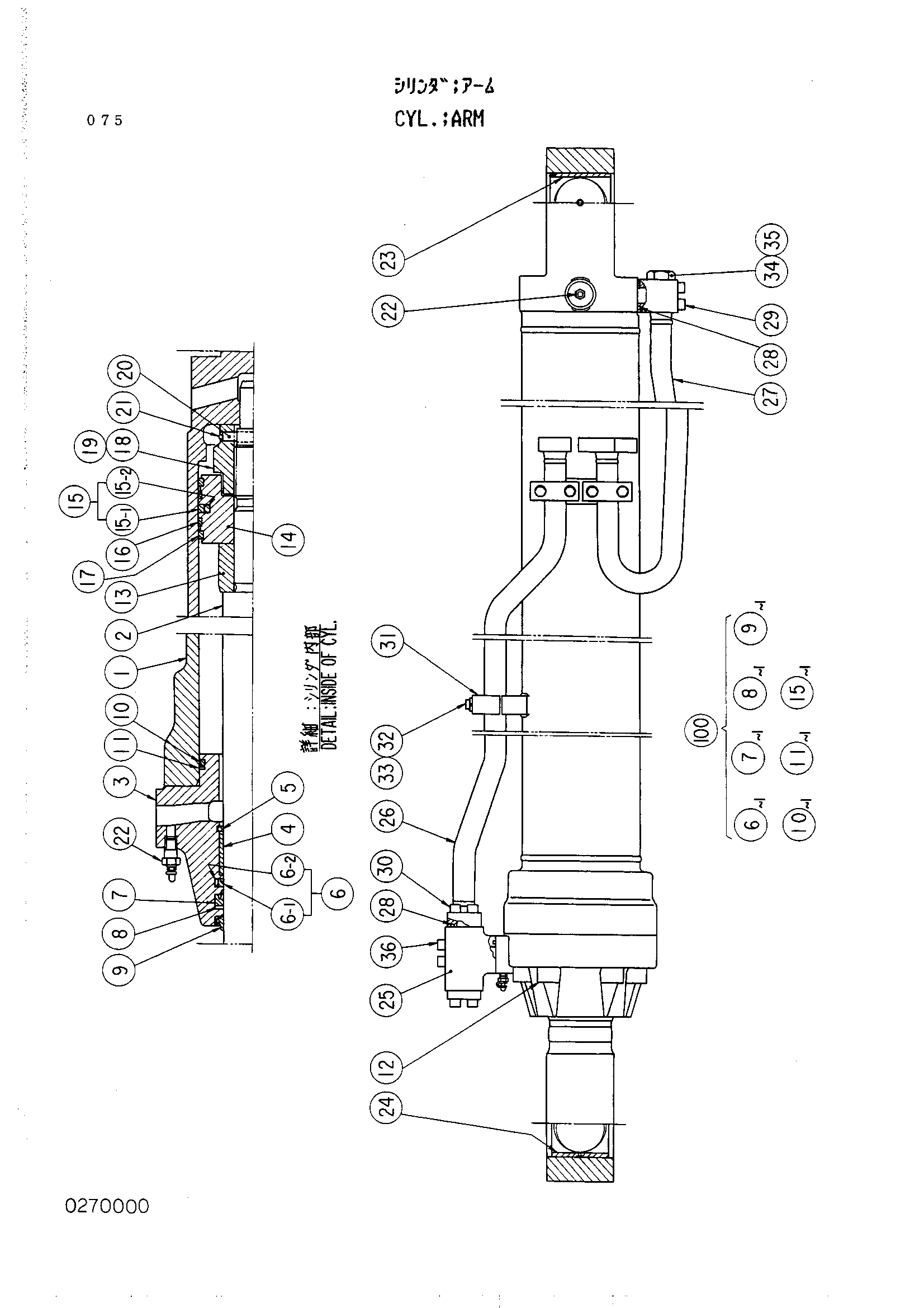

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3031888 | Гидроцилиндр рукояти | 1 | |
| 1 | 0270001 | Трубка гидроцилиндр | 1 |
| 2 | 0270002 | Шток поршня | 1 |
| 3 | 0270003 | Головка гидроцилиндр | 1 |
| 4 | 0269304 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0165903 | Уплотнительное кольцо | 1 |
| 7 | 4069711 | Кольцо U | 1 |
| 8 | 0262403 | Опорное кольцо | 1 |
| 9 | 0239504 | Грязесъёмное кольцо | 1 |
| 10 | A811180 | Уплотнительное кольцо | 1 |
| 11 | 0242507 | Опорное кольцо | 1 |
| 12 | 4104472 | Болт с внутренним шестигранником | 1 |
| 13 | 0270004 | Амортизирующий подшипник | 1 |
| 14 | 0269306 | Поршень | 1 |
| 15 | 0242510 | Уплотнительное кольцо | 1 |
| 16 | 0242511 | Кольцо | 2 |
| 17 | 0242512 | Кольцо | 2 |
| 18 | 0269307 | Регулировочная шайба | 1 |
| 19 | 0269308 | Гайка | 1 |
| 20 | 0269309 | Палец | 1 |
| 21 | 0269310 | Кольцо ретаинин | 1 |
| 22 | 0237418 | Бреедер воздушный | 2 |
| 23 | 4094824 | Втулка | 1 |
| 24 | 4094800 | Втулка | 1 |
| 25 | 0239507 | Клапан слов-рету | 1 |
| 26 | 0270005 | Трубка в сборе | 1 |
| 27 | 0239509 | Трубка | 1 |
| 28 | 955612 | Уплотнительное кольцо | 2 |
| 29 | 0171719 | Болт | 4 |
| 30 | 0158883 | Болт с внутренним шестигранником | 4 |
| 31 | 0242520 | Держатель | 3 |
| 32 | 0259708 | Болт | 6 |
| 33 | A590914 | Пружинная шайба | 6 |
| 34 | 0144909 | Пробка | 1 |
| 35 | 985098 | Уплотнительное кольцо | 1 |
| 36 | 0171720 | Болт с внутренним шестигранником | 4 |
| 100 | 4176980 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
