Ковш (2.6)(нижний думпинг)<погрузчик> — HITACHI UH181

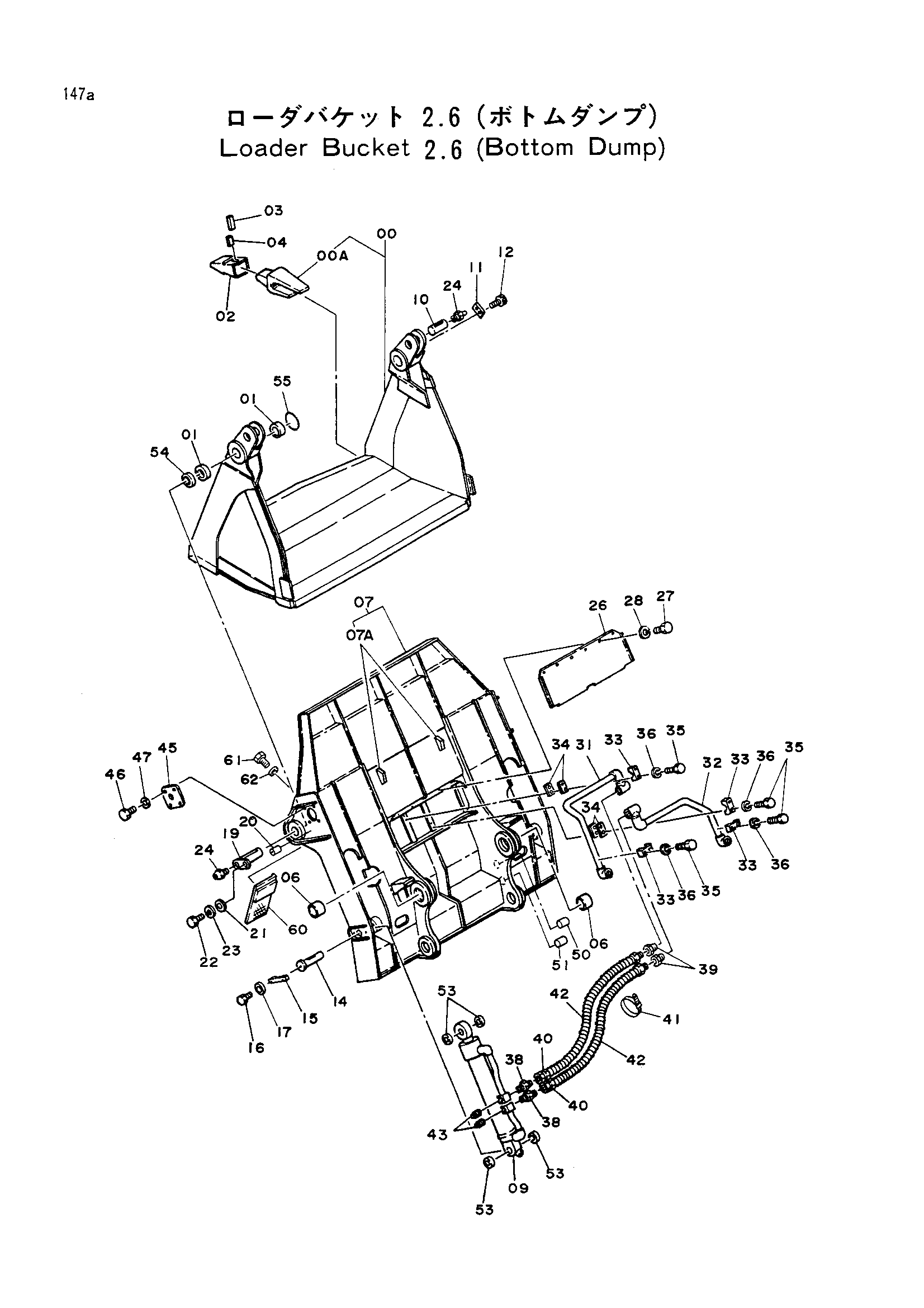

Заводская схема «Ковш (2.6)(нижний думпинг)<погрузчик>» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9056042	Погрузчик ковш в сборе	1
00	6006678	Ковш	1
00A	4153602	Адаптер	6
01	4070785	Втулка	4
02	4070776	Коронка зуба	6
03	968489	Стопорный палец	6
04	968490	Резиновый фиксатор	6
06	4110519	Втулка	2
07	6006679	Ковш задний	1
07A	4085294	Ограничитель	2
09	3024187	Гидроцилиндр разгрузка	2
10	4070788	Палец	2
11	4063340	Стопорная пластина	2
12	M351628	Болт с внутренним шестигранником	4
14	4070790	Палец	2
15	4070789	Пластина	2
16	M111228	Болт	4
17	A590912	Пружинная шайба	4
19	9706436	Палец	2
20	4070784	Ограничитель	2
21	4070777	Пластина	2
22	M111632	Болт	2
23	A590916	Пружинная шайба	2
24	J75481	Штуцер	4
26	8014954	Крышка	1
27	M111028	Болт	12
28	A590910	Пружинная шайба	12
31	8013185	Трубка	1
32	8013186	Трубка	1
33	4070778	Хомут	4
34	4092594	Пластина	4
35	M111256	Болт	8
36	A590912	Пружинная шайба	8
38	94-1303	Адаптер	4
39	4089893	Адаптер	4
40	4085503	Шланг	4
41	4055311	Зажим	2
42	4053606	Защитный кожух	4
43	94-2024	Пробка	4
45	4070774	Пластина	2
46	M111225	Болт	8
47	A590912	Пружинная шайба	8
50	4085894	Ограничитель	1
51	4099614	Ограничитель	1
53	4071198	Пылезащитное уплотнение	8
54	4071199	Пылезащитное уплотнение	2
55	4085292	Уплотнительное кольцо	2
60	9715022	Крышка	2
61	M111645	Болт	4
62	A590916	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
