Лубрикатор — HITACHI UH181

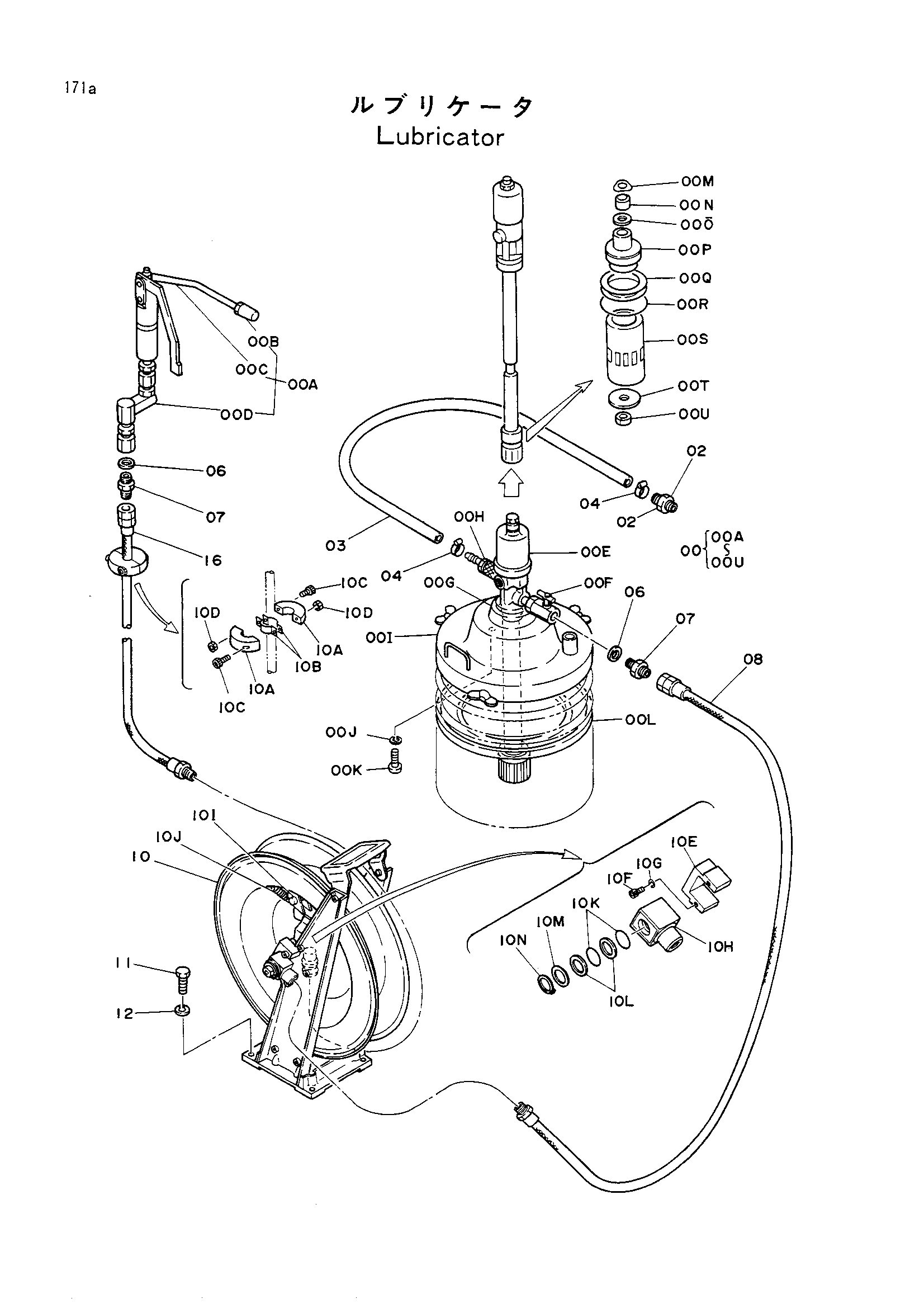

Заводская схема «Лубрикатор» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9053549 | Лубрикатор в сборе | 1 | |
| 00 | 4122878 | Лубрикатор | 1 |
| 00A | 4174319 | Шприц для смазки | 1 |
| 00B | 4174320 | Форсунка | 1 |
| 00C | 4033134 | Трубка | 1 |
| 00E | 4174321 | Насос | 1 |
| 00F | 4174322 | Клапан | 1 |
| 00G | 4174323 | Фланец | 1 |
| 00H | 4064381 | Муфта | 1 |
| 00I | 4174324 | Крышка | 1 |
| 00J | A590906 | Пружинная шайба | 4 |
| 00K | M430610 | Винт | 4 |
| 00L | 4174325 | Колпачок | 1 |
| 00O | 4191055 | Клапан | 1 |
| 00P | 4191056 | Клапан | 1 |
| 00Q | 4191057 | Направляющая | 1 |
| 00R | 953610 | Уплотнительное кольцо | 1 |
| 00S | 4191178 | Трубка | 1 |
| 00T | 4191179 | Пластина | 1 |
| 00U | 4191180 | Гайка | 1 |
| 02 | 4130659 | Адаптер | 1 |
| 03 | 4122877 | Резиновый шланг | 1 |
| 04 | 4514700 | Хомут шланга | 2 |
| 06 | A890014 | Манжета | 2 |
| 07 | 4122880 | Адаптер | 2 |
| 08 | 4055122 | Шланг | 1 |
| 10 | 4155472 | Реал шланг | 1 |
| 10A | 4174317 | Ограничитель | 2 |
| 10B | 4174318 | Лента | 2 |
| 10C | M340840 | Болт с внутренним шестигранником | 2 |
| 10D | M500807 | Гайка | 2 |
| 10E | 4191052 | Ограничитель | 1 |
| 10F | M340636 | Болт с внутренним шестигранником | 2 |
| 10G | A590906 | Пружинная шайба | 11 |
| 10H | 4177040 | Соединение свивел | 1 |
| 10I | 4177039 | Стпппер | 1 |
| 10J | 4177038 | Пружина | 1 |
| 10K | 953610 | Уплотнительное кольцо | 2 |
| 10L | 4028266 | Опорное кольцо | 2 |
| 10M | 4188274 | Шайба | 1 |
| 10N | 4188275 | Кольцо | 1 |
| 11 | J901030 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 16 | 4157904 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
