Уровень гидроцилиндр — HITACHI UH181

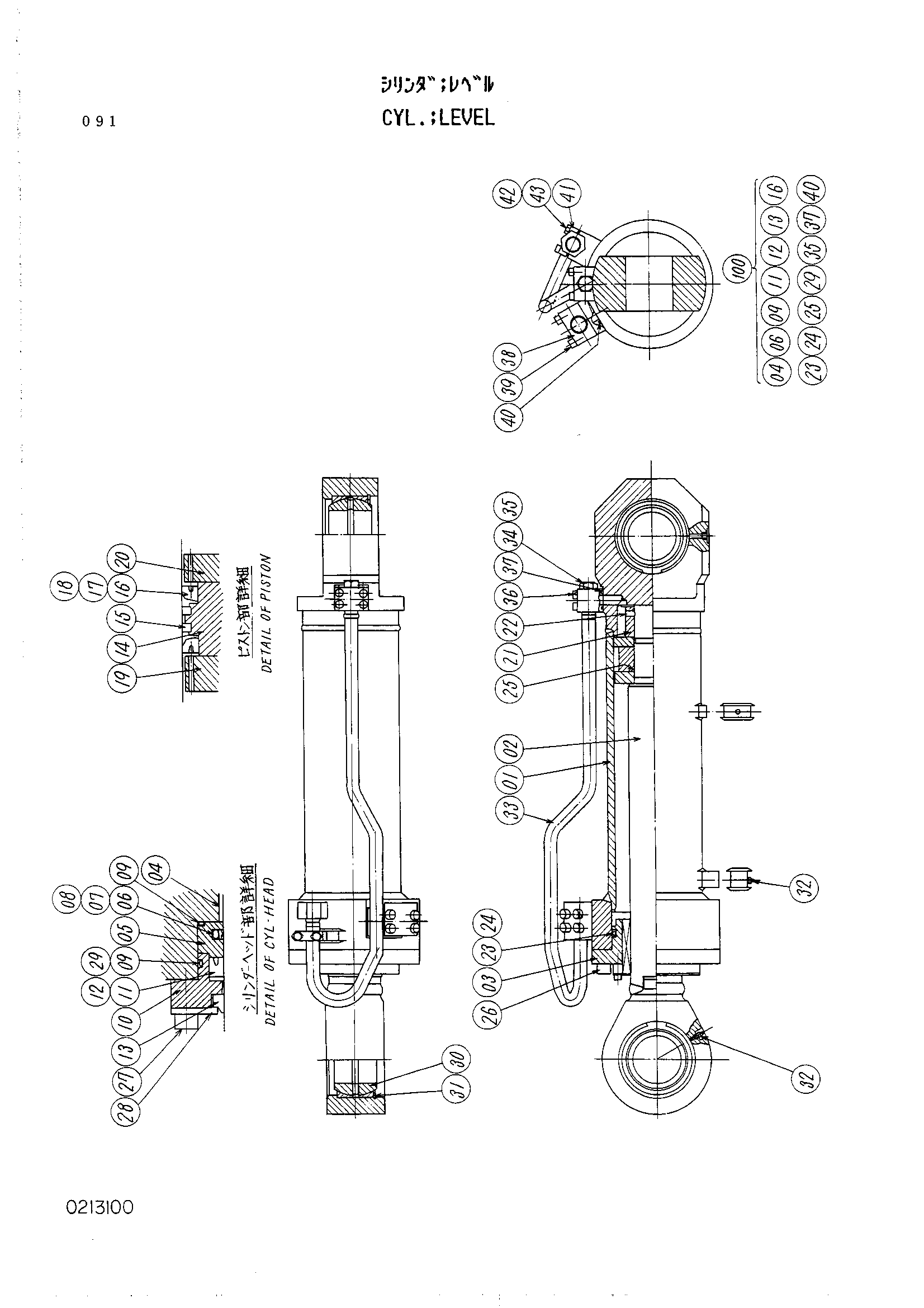

Заводская схема «Уровень гидроцилиндр» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	3025213	Кйл.левел	1
01	0213101	Труба гидроцилиндра	1
02	4094848	Шток поршня	1
03	3016090	Головка гидроцилиндра	1
04	4505059	Втулка	1
05	0165701	Держатель	1
06	0165702	Уплотнительное кольцо	1
09	A811140	Уплотнительное кольцо	2
10	0219401	Держатель	1
11	4069701	Кольцо U	1
12	4094816	Опорное кольцо	1
13	4094812	Грязесъёмное кольцо	1
14	4094805	Поршень	1
15	4094807	Поршневое кольцо	2
16	0165703	U-образная манжета	2
17	0165704	U-образная манжета	1
18	0132602	Хеел нейлоновый	1
19	4094846	Держатель	1
20	0219402	Держатель	1
21	4094844	Гайка	1
22	4061765	Винт	1
23	4094815	Уплотнительное кольцо	1
24	4094811	Опорное кольцо	1
25	A811080	Уплотнительное кольцо	1
26	0213102	Болт с внутренним шестигранником	12
27	M341036	Болт с внутренним шестигранником	12
28	0219404	Пластина	3
29	0219405	Опорное кольцо	1
30	4055868	Втулка SPH.	2
31	4061797	Стопорное кольцо	2
32	4009445	Штуцер	2
33	0213103	Трубка	1
34	4104452	Пробка	1
35	4105424	Уплотнительное кольцо	1
36	4104453	Болт с внутренним шестигранником	4
37	4104498	Уплотнительное кольцо	1
38	0213105	Соединение	1
39	0148804	Болт с внутренним шестигранником	4
40	4070049	Уплотнительное кольцо	1
41	0133402	Хомут трубки	1
42	0133403	Болт	2
43	0133404	Шайба лоок	1
100	4153237	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
