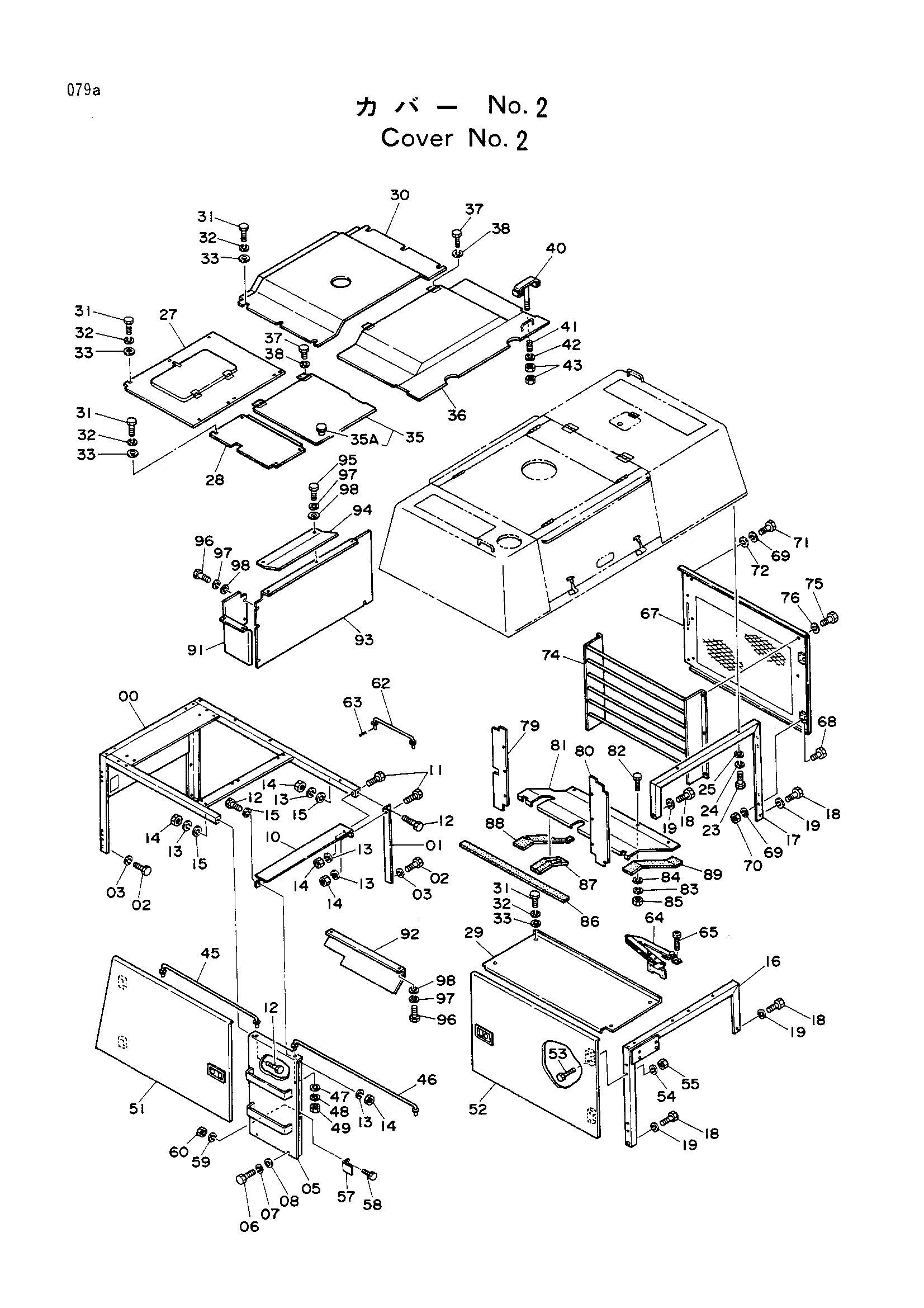

Крышка (NO.2) — HITACHI UH181

Заводская схема «Крышка (NO.2)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6005241	Опора	1
00	6007947	Опора	1
01	4131831	Опора	1
02	J901632	Болт	5
03	A590916	Пружинная шайба	5
05	7011517	Опора	1
06	J901020	Болт	2
07	A590910	Пружинная шайба	2
08	J217083	Шайба	2
10	8023834	Опора	1
11	J901228	Болт	2
12	J901235	Болт	3
13	A590912	Пружинная шайба	5
14	J950012	Гайка	5
15	A590112	Шайба	3
16	7011419	Опора	1
17	2015669	Опора	1
18	J901625	Болт	4
19	A590916	Пружинная шайба	4
23	J901232	Болт	8
24	A590912	Пружинная шайба	8
25	A590112	Шайба	8
27	7011518	Ящик для инструментов	1
28	8023837	Крышка	1
29	8029983	Крышка	1
30	7011511	Крышка	1
31	J901020	Болт	18
32	A590910	Пружинная шайба	18
33	J217083	Шайба	18
35	8023909	Крышка	1
35A	4201669	Защёлка	1
36	7011512	Крышка	1
37	J900814	Болт	8
38	A590908	Пружинная шайба	8
40	9715750	Рукоятка	2
41	449179	Пружина	2
42	A590112	Шайба	2
43	J950012	Гайка	4
45	8023835	Стойка	1
46	8023836	Стойка	1
47	A590112	Шайба	4
48	A590912	Пружинная шайба	4
49	J950012	Гайка	4
51	7011417	Крышка	1
52	7011416	Крышка	1
53	J901022	Болт	12
54	A590910	Пружинная шайба	12
55	J950010	Гайка	12
57	4131832	Ограничитель	2
58	J901025	Болт	4
59	A590910	Пружинная шайба	4
60	J950010	Гайка	4
62	9707254	Стойка	1
63	4022699	Стопорный палец	1
64	4093966	Стойка	1
65	M470508	Винт	8
67	7013909	Крышка	1
68	J901022	Болт	6
69	A590910	Пружинная шайба	10
70	J950010	Гайка	6
71	J901020	Болт	4
72	J217083	Шайба	4
74	7011520	Воздуховод	1
75	J901020	Болт	6
76	A590910	Пружинная шайба	6
79	4154945	Пластина	1
80	4154946	Пластина	1
81	3028679	Пластина	1
82	J901020	Болт	4
83	A590910	Пружинная шайба	4
84	A590110	Шайба	4
85	J950010	Гайка	4
86	4073492	Резиновая прокладка	1
87	4084796	Резиновая прокладка	1
88	4155780	Резиновая прокладка	1
89	4131911	Резиновая прокладка	1
91	3023418	Защитный кожух	1
92	3028840	Пластина	1
93	8028703	Пластина	1
94	3026350	Крышка	1
95	J901025	Болт	3
96	J901020	Болт	8
97	A590910	Пружинная шайба	11
98	J217083	Шайба	11

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
