Наклон гидроцилиндр <погрузчик> — HITACHI UH181

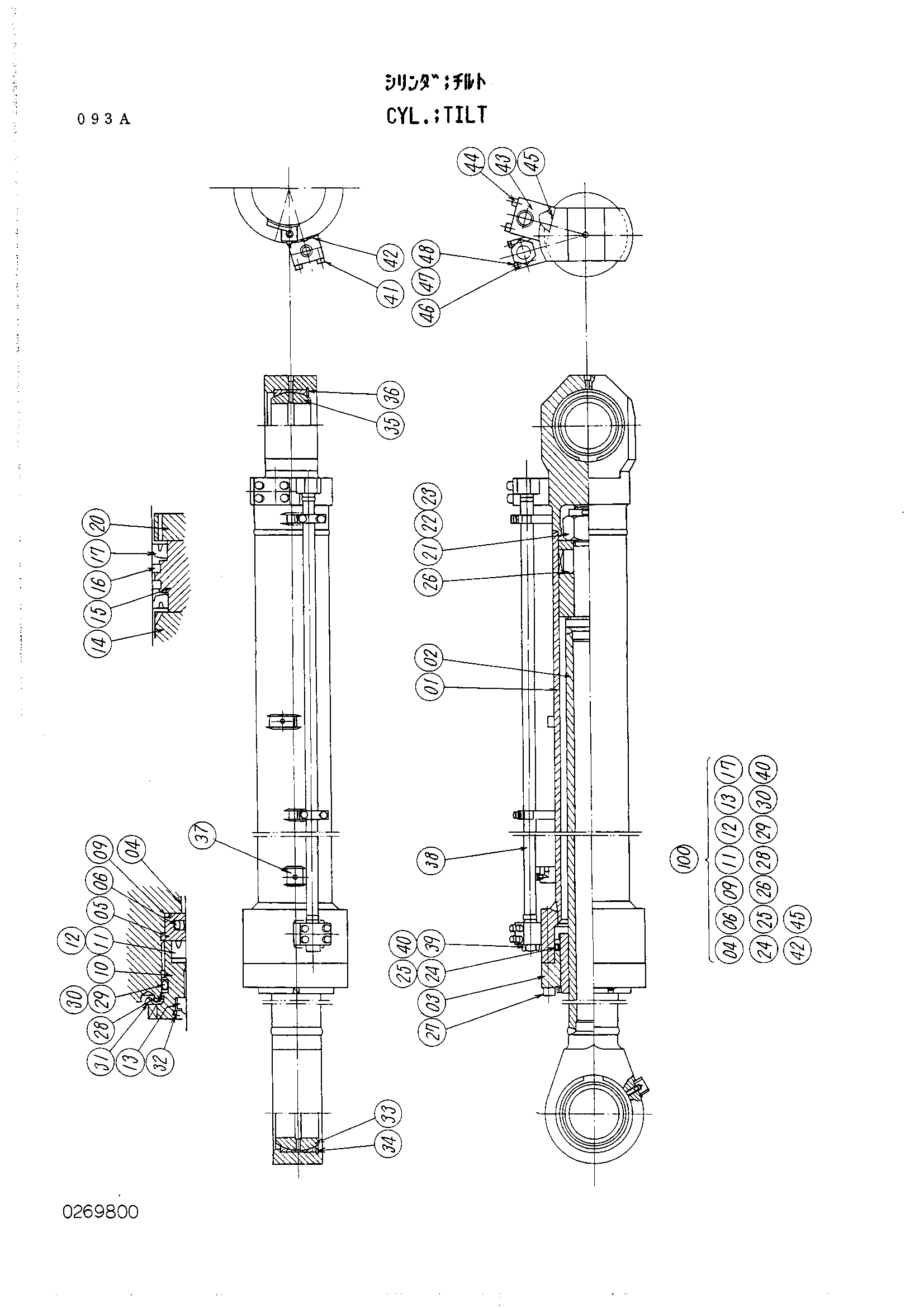

Заводская схема «Наклон гидроцилиндр <погрузчик>» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3022992 | Гидроцилиндр. наклон | 1 | |
| 01 | 0269801 | Трубка гидроцилиндр | 1 |
| 02 | 0269802 | Шток поршня | 1 |
| 03 | 0219301 | Головка гидроцилиндра | 1 |
| 04 | 4505059 | Втулка | 1 |
| 05 | 0166004 | Держатель | 1 |
| 06 | 0165702 | Уплотнительное кольцо | 1 |
| 09 | A811135 | Уплотнительное кольцо | 1 |
| 10 | 0166006 | Держатель | 1 |
| 11 | 4069701 | Кольцо U | 1 |
| 12 | 4094816 | Опорное кольцо | 1 |
| 13 | 4094812 | Грязесъёмное кольцо | 1 |
| 14 | 0219302 | Проставка | 1 |
| 15 | 4094859 | Поршень | 1 |
| 16 | 4009436 | Поршневое кольцо | 2 |
| 17 | 4128769 | Кольцо | 2 |
| 18 | 0219304 | Манжета у-рин | 1 |
| 19 | 4009437 | Уплотнение нейлоновый | 1 |
| 20 | 0146311 | Держатель | 1 |
| 21 | 4099009 | Регулировочная шайба | 1 |
| 22 | 4039645 | Гайка кассле | 1 |
| 23 | A761001 | Шплинт | 1 |
| 24 | 4007535 | Уплотнительное кольцо | 1 |
| 25 | 4039660 | Опорное кольцо | 1 |
| 26 | A811070 | Уплотнительное кольцо | 1 |
| 27 | 0219305 | Болт с внутренним шестигранником | 12 |
| 28 | 0166010 | Уплотнительное кольцо | 1 |
| 29 | 4087852 | Уплотнительное кольцо | 1 |
| 30 | 0166009 | Опорное кольцо | 1 |
| 31 | 0166011 | Стопорная шайба | 1 |
| 32 | 0133103 | Стопорное кольцо | 1 |
| 33 | 4094853 | Подшипник | 1 |
| 34 | 4094850 | Стопорное кольцо | 1 |
| 35 | 4055868 | Втулка SPH. | 1 |
| 36 | 4061797 | Стопорное кольцо | 1 |
| 37 | J75481 | Штуцер | 2 |
| 38 | 0269803 | Трубка | 1 |
| 39 | 4104452 | Пробка | 1 |
| 40 | 4138931 | Уплотнительное кольцо | 1 |
| 41 | 4104453 | Болт с внутренним шестигранником | 4 |
| 42 | 4506430 | Уплотнительное кольцо | 1 |
| 43 | 0213004 | Соединение | 1 |
| 44 | 0213005 | Болт с внутренним шестигранником | 4 |
| 45 | 984614 | Уплотнительное кольцо | 1 |
| 46 | 4094849 | Хомут трубки | 2 |
| 47 | 4104448 | Болт | 4 |
| 48 | 4094851 | Стопорная шайба | 2 |
| 100 | 4153236 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
