Управление двигателем — HITACHI UH181

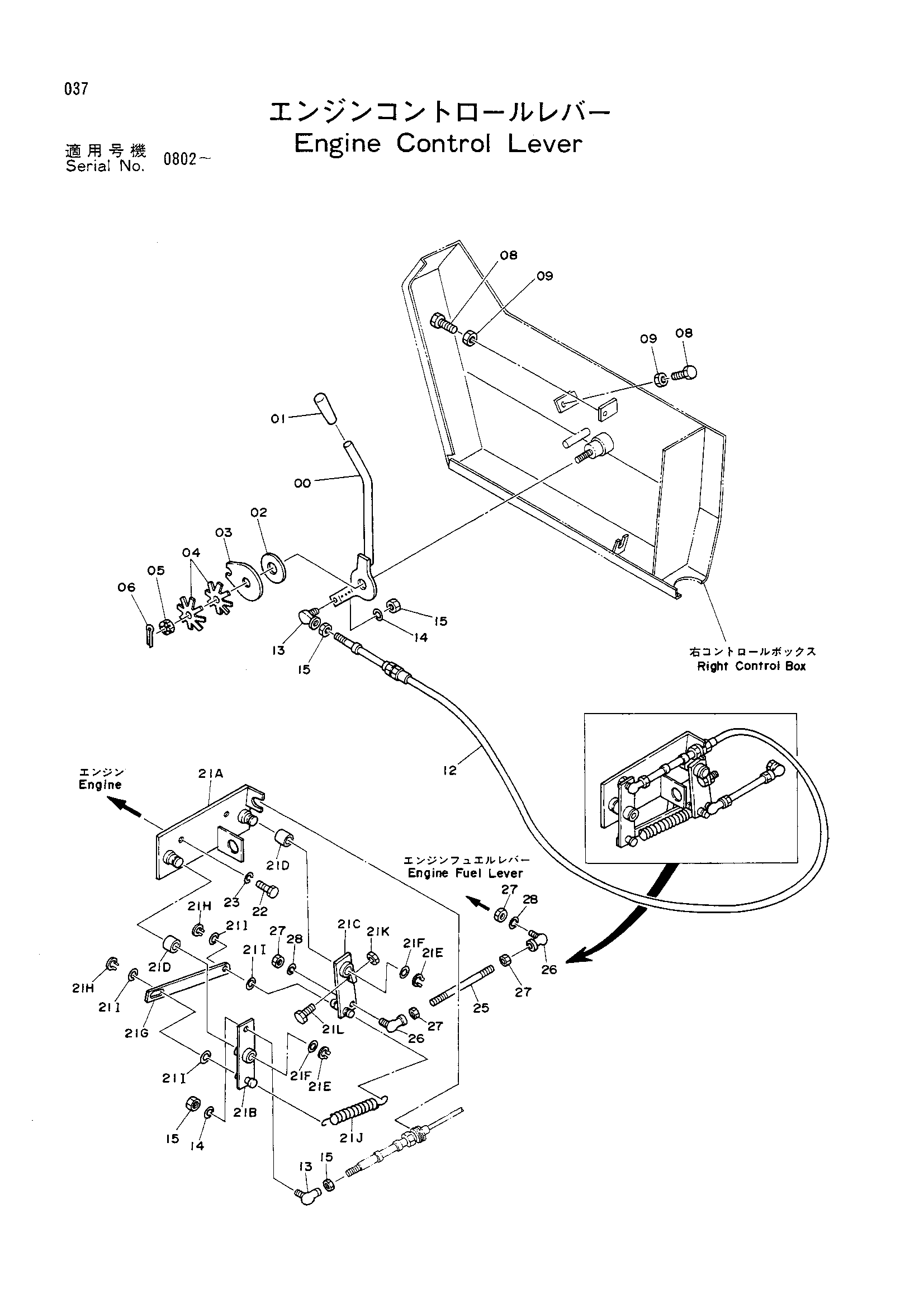

Заводская схема «Управление двигателем» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8022059 | Рычаг | 1 |
| 01 | 4122424 | Рукоятка | 1 |
| 02 | 428770 | Дисковый | 1 |
| 03 | 4053155 | Пластина | 1 |
| 04 | 4502974 | Пружина флусх | 2 |
| 05 | M631619 | Корончатая гайка | 1 |
| 06 | A764032 | Шплинт | 1 |
| 08 | M261056 | Болт | 2 |
| 09 | J950010 | Гайка | 2 |
| 12 | 4087239 | Кабел управление | 1 |
| 13 | 4056016 | Шарнир | 2 |
| 14 | A590905 | Пружинная шайба | 2 |
| 15 | M500504 | Гайка | 4 |
| 21A | 8033406 | Кронштейн | 1 |
| 21A-L | 9068653 | Рычаг в сборе | 1 |
| 21B | 8032515 | Рычаг | 1 |
| 21C | 8032516 | Рычаг | 1 |
| 21D | 4173387 | Втулка | 2 |
| 21E | 991337 | Стопорное кольцо | 2 |
| 21F | A590114 | Шайба | 2 |
| 21G | 4177460 | Шток | 1 |
| 21H | 991336 | Кольцо фиксатор | 2 |
| 21I | A590112 | Шайба | 4 |
| 21J | 4177432 | Пружина растяжения | 1 |
| 21K | 4122395 | Гайка | 1 |
| 21L | 4179041 | Механизм натяжения | 1 |
| 22 | J901040 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 25 | 4177596 | Шток | 1 |
| 26 | 4056017 | Шарнир | 2 |
| 27 | M500605 | Гайка | 4 |
| 28 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
