Гидролинии рабочего оборудования <погрузчик> — HITACHI UH181

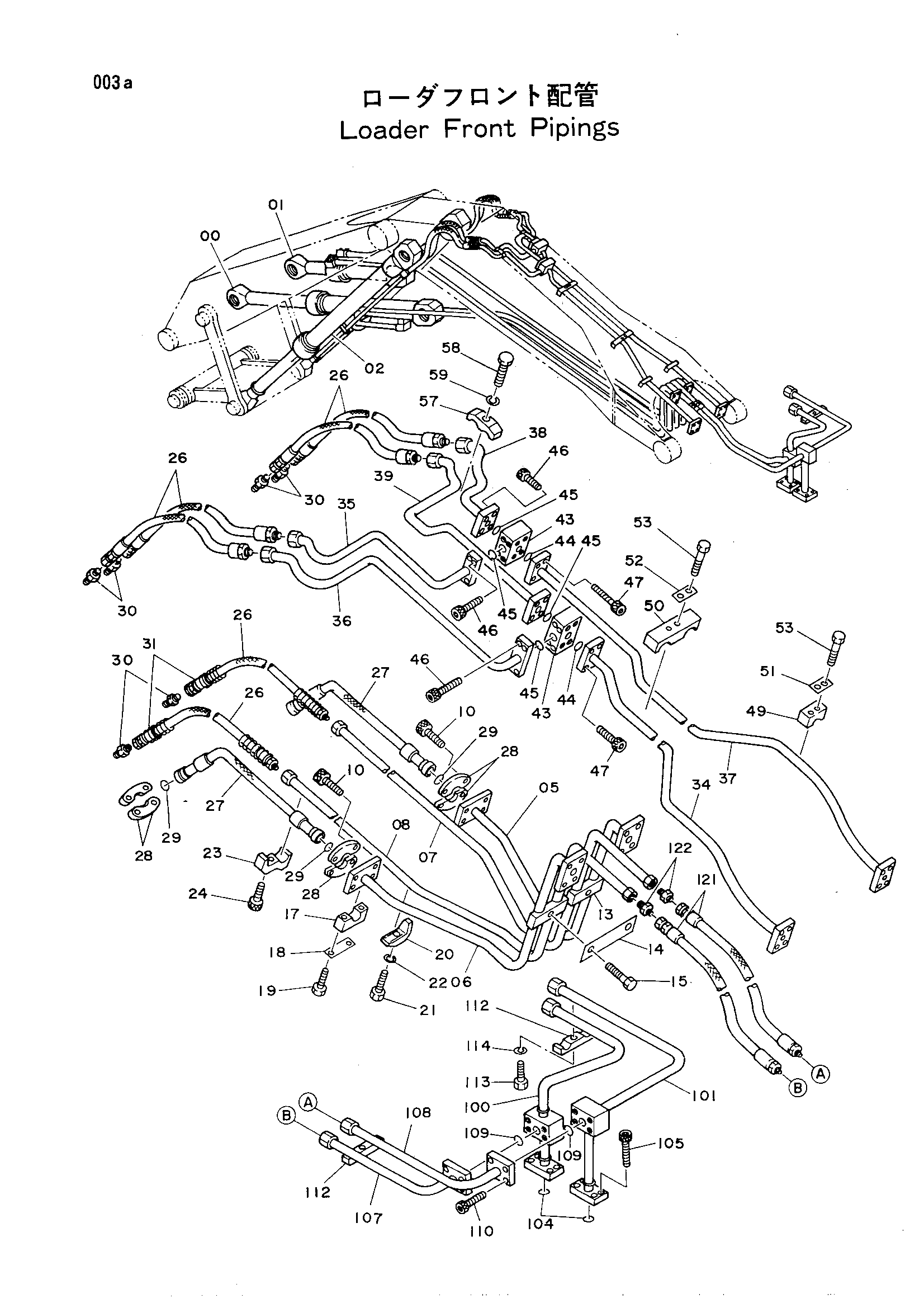

Заводская схема «Гидролинии рабочего оборудования <погрузчик>» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4167618	Гидроцилиндр рукоять	1
01	3025213	Кйл.левел	1
02	4167620	Гидроцилиндр наклон	2
05	8029924	Трубка	1
06	8029925	Трубка	1
07	8029926	Трубка	1
08	8029927	Трубка	1
10	M341445	Болт с внутренним шестигранником	8
13	4082742	Хомут	2
14	4143778	Стопорная шайба	1
15	J901670	Болт	2
17	4058347	Хомут трубки	4
18	D46612	Стопорная шайба	4
19	J901270	Болт	8
20	4053598	Хомут трубки	4
21	J901265	Болт	4
22	A590912	Пружинная шайба	4
23	4099252	Хомут трубки	2
24	M341236	Болт с внутренним шестигранником	2
26	4064949	Шланг	6
27	4055257	Резиновый шланг	2
28	4089703	Разъёмный фланец	8
29	4508805	Уплотнительное кольцо	4
30	94-1305	Адаптер	6
31	4053617	Защитный кожух	2
34	8029178	Трубка	1
35	8029175	Трубка	1
36	8029176	Трубка	1
37	8029177	Трубка	1
38	8029173	Трубка	1
39	8029174	Трубка	1
43	3029179	Блок	2
44	A811040	Уплотнительное кольцо	2
45	A811035	Уплотнительное кольцо	4
46	M341236	Болт с внутренним шестигранником	16
47	M341445	Болт с внутренним шестигранником	8
49	4058347	Хомут трубки	2
50	4058334	Хомут трубки	2
51	D46612	Стопорная шайба	2
52	442687	Стопорная пластина	2
53	J901275	Болт	8
57	4053599	Хомут трубки	2
58	J901265	Болт	2
59	A590912	Пружинная шайба	2
100	8025783	Трубка	1
101	8025787	Трубка	1
104	A811035	Уплотнительное кольцо	4
105	M341240	Болт с внутренним шестигранником	8
107	8025784	Трубка	1
108	8025785	Трубка	1
109	A811040	Уплотнительное кольцо	2
110	M351236	Болт с внутренним шестигранником	8
112	4053599	Хомут трубки	2
113	M111263	Болт	2
114	A590912	Пружинная шайба	2
121	4054383	Шланг	2
122	94-1305	Адаптер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
