Поворот трубопроводы — HITACHI UH181

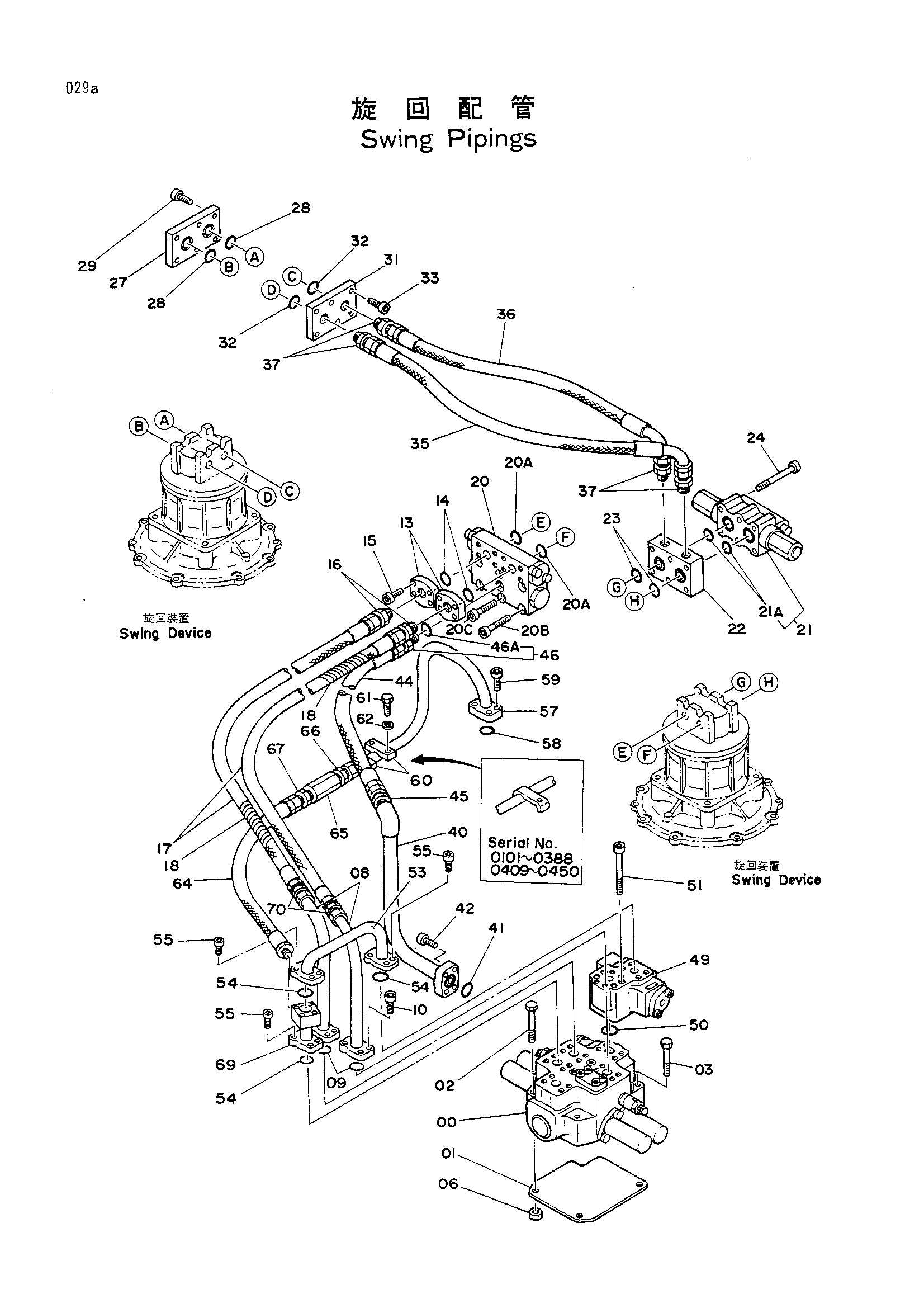

Заводская схема «Поворот трубопроводы» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4130044 | Гидрораспределитель | 1 |
| 01 | 4155908 | Резиновая прокладка | 1 |
| 02 | J901200 | Болт | 2 |
| 03 | J901265 | Болт | 1 |
| 06 | M660012 | U-образная гайка | 3 |
| 08 | 8023514 замена: 8034456 | Трубка | 2 |
| 08 | 8023514 замена: 94-1604 | Трубка | 2 |
| 08 | 8034456 | Трубка | 2 |
| 08 | 8034456 | Трубка | 2 |
| 09 | A811035 | Уплотнительное кольцо | 2 |
| 10 | M341036 | Болт с внутренним шестигранником | 8 |
| 13 | 4056118 | Фланец | 2 |
| 14 | A811035 | Уплотнительное кольцо | 2 |
| 15 | M341240 | Ботл разъём | 8 |
| 16 | 94-1304 | Адаптер | 2 |
| 17 | 4054384 | Шланг | 2 |
| 18 | 4044420 | Защитный кожух | 2 |
| 20 | 4131740 | Клапан | 1 |
| 20A | 966993 | Уплотнительное кольцо | 2 |
| 20B | M341280 | Болт с внутренним шестигранником | 5 |
| 20C | M341275 | Болт с внутренним шестигранником | 1 |
| 21 | 4131741 | Предохранительный клапан | 1 |
| 21A | 966993 | Уплотнительное кольцо | 2 |
| 22 | 3023437 | Блок | 1 |
| 23 | A811035 | Уплотнительное кольцо | 2 |
| 24 | M341201 | Болт с внутренним шестигранником | 6 |
| 27 | 3023435 | Крышка | 1 |
| 28 | A811035 | Уплотнительное кольцо | 2 |
| 29 | M341222 | Болт с внутренним шестигранником | 6 |
| 31 | 3023436 | Фланец | 1 |
| 32 | A811035 | Уплотнительное кольцо | 2 |
| 33 | M341232 | Болт с внутренним шестигранником | 6 |
| 35 | 4131419 | Шланг | 1 |
| 36 | 4108788 | Шланг | 1 |
| 37 | 94-1304 | Адаптер | 4 |
| 40 | 9717908 | Трубка | 1 |
| 41 | A810035 | Уплотнительное кольцо | 1 |
| 42 | M341036 | Болт с внутренним шестигранником | 4 |
| 44 | 4154678 | Шланг | 1 |
| 45 | 94-1305 | Адаптер | 1 |
| 46 | 4042034 | Адаптер | 1 |
| 46A | 4506429 | Уплотнительное кольцо | 1 |
| 49 | 4155894 | Клапан | 1 |
| 50 | A811035 | Уплотнительное кольцо | 1 |
| 51 | M341200 | Болт с внутренним шестигранником | 4 |
| 53 | 8034455 | Трубка | 1 |
| 54 | A811035 | Уплотнительное кольцо | 3 |
| 55 | M341036 | Болт с внутренним шестигранником | 12 |
| 57 | 8034457 | Трубка | 1 |
| 58 | A811035 | Уплотнительное кольцо | 1 |
| 59 | M341036 | Болт с внутренним шестигранником | 4 |
| 60 | 4053595 | Хомут трубки | 1 |
| 60 | 4053595 | Хомут трубки | 1 |
| 60 | 4070778 | Хомут трубки | 2 |
| 60 | 4070778 | Хомут трубки | 2 |
| 61 | J901255 | Болт | 1 |
| 61 | J901255 | Болт | 1 |
| 61 | J901255 | Болт | 4 |
| 61 | J901255 | Болт | 4 |
| 62 | A590912 | Пружинная шайба | 1 |
| 62 | A590912 | Пружинная шайба | 1 |
| 62 | A590912 | Пружинная шайба | 4 |
| 62 | A590912 | Пружинная шайба | 4 |
| 64 | 4060161 | Шланг | 1 |
| 65 | 4144617 | Обратный клапан | 1 |
| 66 | 94-1904 | Адаптер | 1 |
| 67 | 94-1304 | Адаптер | 1 |
| 69 | 8034526 | Трубка | 1 |
| 70 | 94-1604 | Переходник | 2 |
| 70 | 94-1604 | Переходник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
