Механизм натяжения — HITACHI UH181

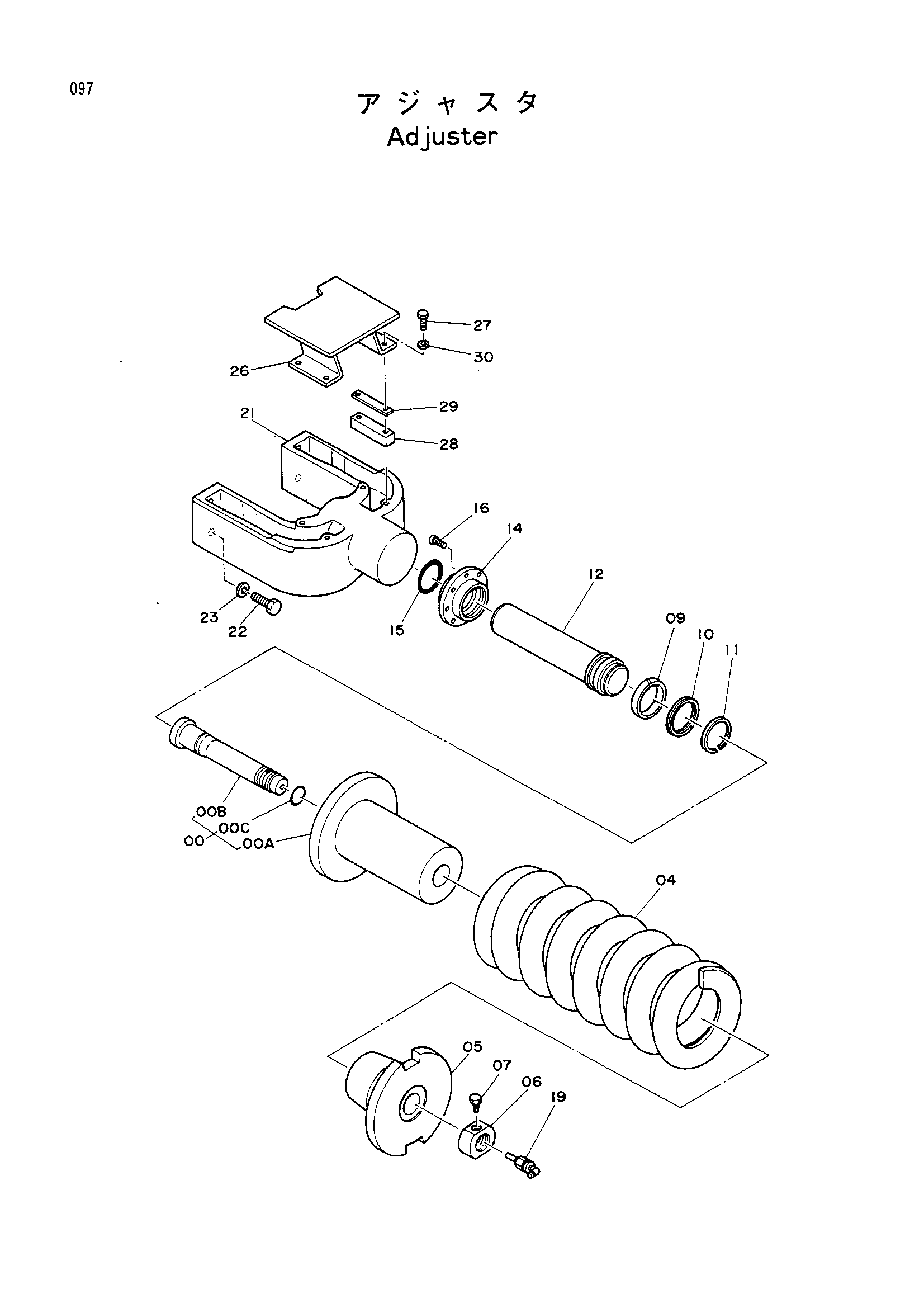

Заводская схема «Механизм натяжения» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9053231 | Пружина гусеница | 2 | |
| 00 | 9053166 | Гидроцилиндр.в сборе | 1 |
| 00A | 3027884 | Гидроцилиндр | 1 |
| 00B | 2009892 | Шток | 1 |
| 00C | A810050 | Уплотнительное кольцо | 1 |
| 04 | 3027886 | Пружина сжатия | 1 |
| 05 | 3028441 | Кронштейн | 1 |
| 06 | 4085649 | Гайка | 1 |
| 07 | 4081259 | Болт | 1 |
| 09 | 4150804 | Кольцо | 1 |
| 10 | 4152609 | U-образная манжета | 1 |
| 11 | 4150805 | Стопорное кольцо | 1 |
| 12 | 3027887 | Шток поршня | 1 |
| 14 | 3027885 | Направляющая | 1 |
| 15 | A810080 | Уплотнительное кольцо | 1 |
| 16 | M341030 | Болт с внутренним шестигранником | 4 |
| 19 | 9019581 | Клапан | 1 |
| 21 | 2018663 | Вилка | 1 |
| 22 | M212063 | Болт | 4 |
| 23 | A590920 | Пружинная шайба | 4 |
| 26 | 8023618 | Защитный кожух | 1 |
| 27 | J901255 | Болт | 4 |
| 28 | 4093471 | Проставка | 2 |
| 29 | 4155605 | Регулировочная шайба 2.3 | 6 |
| 30 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
