Основные гидролинии — HITACHI UH181

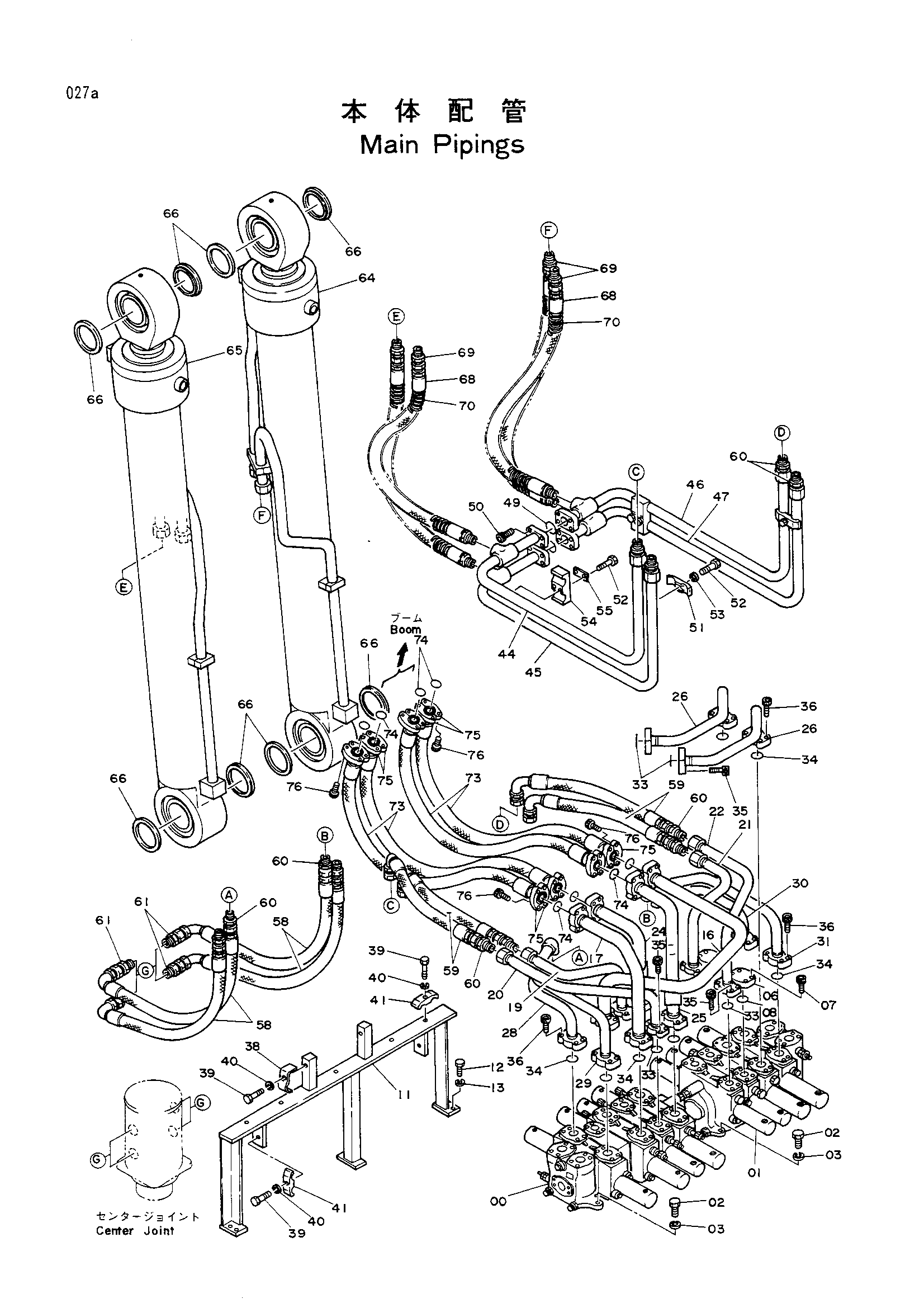

Заводская схема «Основные гидролинии» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4129386 | Гидрораспределитель | 1 |
| 01 | 4129387 | Гидрораспределитель | 1 |
| 02 | M211645 | Болт | 8 |
| 03 | A590916 | Пружинная шайба | 8 |
| 06 | 4057713 | Крышка | 2 |
| 07 | M341240 | Болт с внутренним шестигранником | 8 |
| 08 | A811035 | Уплотнительное кольцо | 2 |
| 11 | 7013942 | Кронштейн | 1 |
| 12 | J901235 | Болт | 6 |
| 13 | A590912 | Пружинная шайба | 6 |
| 16 | 7012434 | Трубка | 1 |
| 17 | 8025775 | Трубка | 1 |
| 19 | 8025776 | Трубка | 1 |
| 20 | 8025777 | Трубка | 1 |
| 21 | 8025778 | Трубка | 1 |
| 22 | 8025779 | Трубка | 1 |
| 24 | 8028760 | Трубка | 1 |
| 25 | 8028761 | Трубка | 1 |
| 26 | 8025782 | Трубка | 2 |
| 28 | 8025771 | Трубка | 1 |
| 29 | 8025772 | Трубка | 1 |
| 30 | 8025773 | Трубка | 1 |
| 31 | 8025774 | Трубка | 1 |
| 33 | A811035 | Уплотнительное кольцо | 6 |
| 34 | A811040 | Уплотнительное кольцо | 10 |
| 35 | M341240 | Болт с внутренним шестигранником | 24 |
| 36 | M341445 | Болт с внутренним шестигранником | 40 |
| 38 | 4053698 | Хомут трубки | 4 |
| 39 | J901265 | Болт | 8 |
| 40 | A590912 | Пружинная шайба | 8 |
| 41 | 4053599 | Хомут трубки | 4 |
| 44 | 7013921 | Трубка | 1 |
| 45 | 7013922 | Трубка | 1 |
| 46 | 7013923 | Трубка | 1 |
| 47 | 7013924 | Трубка | 1 |
| 49 | A811040 | Уплотнительное кольцо | 2 |
| 50 | M341240 | Болт с внутренним шестигранником | 8 |
| 51 | 4053599 | Хомут трубки | 2 |
| 52 | J901265 | Болт | 6 |
| 53 | A590912 | Пружинная шайба | 2 |
| 54 | 4058344 | Хомут трубки | 2 |
| 55 | 442687 | Стопорная пластина | 2 |
| 58 | 4141022 | Шланг | 4 |
| 59 | 4154683 | Шланг | 4 |
| 60 | 94-1305 | Адаптер | 12 |
| 61 | 4042034 | Адаптер | 4 |
| 64 | 3026114 замена: 4167616 | Гидроцилиндр стрелы(правый) | 1 |
| 64 | 3026114 замена: 4167617 | Гидроцилиндр стрелы(правый) | 1 |
| 64 | 3026114 | Гидроцилиндр стрелы(правый) | 1 |
| 64 | 3026114 | Гидроцилиндр стрелы(правый) | 1 |
| 64 | 4167616 | Гидроцилиндр стрелы(правый) | 1 |
| 64 | 4167616 | Гидроцилиндр стрела(правый) | 1 |
| 64 | 4167616 | Гидроцилиндр стрела(правый) | 1 |
| 64 | 4167616 | Гидроцилиндр стрела(правый) | 1 |
| 64 | 4167616 | Гидроцилиндр стрела(правый) | 1 |
| 65 | 3026175 замена: 4167617 | Гидроцилиндр стрелы(левый) | 1 |
| 65 | 3026175 замена: 4164616 | Гидроцилиндр стрелы(левый) | 1 |
| 65 | 3026175 | Гидроцилиндр стрелы(левый) | 1 |
| 65 | 3026175 | Гидроцилиндр стрелы(левый) | 1 |
| 65 | 4167617 | Гидроцилиндр стрела(левый) | 1 |
| 65 | 4167617 | Гидроцилиндр стрела(левый) | 1 |
| 65 | 4167617 | Гидроцилиндр стрела(левый) | 1 |
| 65 | 4167617 | Гидроцилиндр стрела(левый) | 1 |
| 65 | 4167617 | Гидроцилиндр стрела(левый) | 1 |
| 65 | 4167617 | Гидроцилиндр стрела(левый) | 1 |
| 66 | 4083457 | Проставка | 8 |
| 68 | 4064949 | Шланг | 4 |
| 69 | 94-1305 | Адаптер | 4 |
| 70 | 4055142 | Защитный кожух | 4 |
| 73 | 4131637 | Шланг | 4 |
| 74 | 4508805 | Уплотнительное кольцо | 8 |
| 75 | 4089703 | Разъёмный фланец | 16 |
| 76 | M341445 | Болт с внутренним шестигранником | 32 |
| 76 | M341456 замена: M341445 | Болт с внутренним шестигранником | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
