Поворот трансмиссия — HITACHI UH181

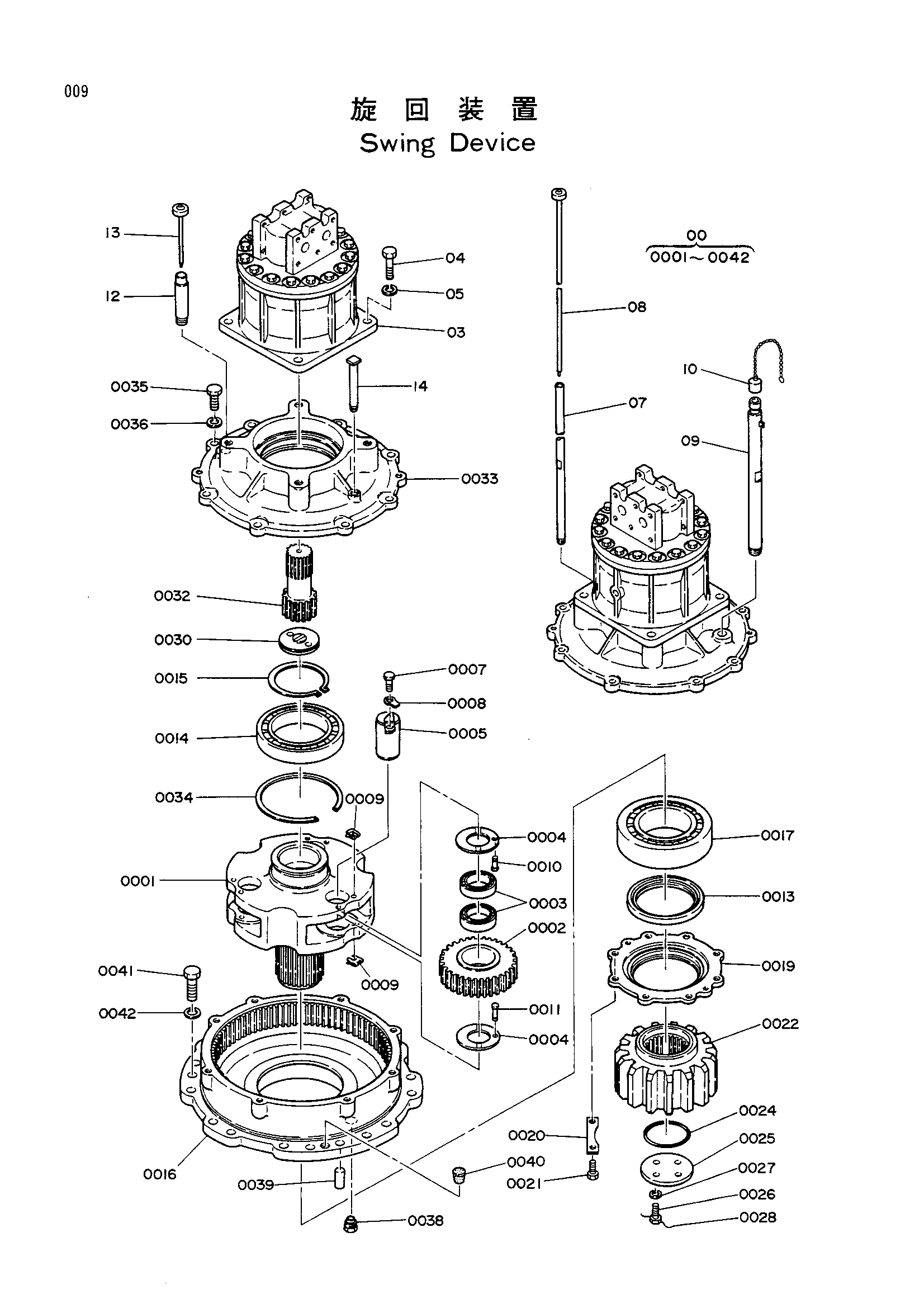

Заводская схема «Поворот трансмиссия» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9043419	Т.миссиоун поворот	2
0001	1006093	Водило	1
0002	3502315	Планетарная шестерня	3
0003	4511577	Игольчатый подшипник	6
0004	4109225	Упорная пластина	6
0005	8027004	Палец	3
0007	M111225	Болт	3
0008	A590412	Шайба тонгуед	3
0009	4139024	Зажим	6
0010	4109226	Палец	3
0011	4109227	Палец	3
0013	4148836	Масляное уплотнение	1
0014	4511576	Роликовый подшипник	1
0015	4511549	Стопорное кольцо	1
0016	1006094	Корпус	1
0017	4067056	Роликовый подшипник	1
0019	3502316	Крышка	1
0020	4511578	Стопорная шайба	4
0021	M111436	Болт	8
0022	2016211	Шестерня	1
0024	4508195	Уплотнительное кольцо	1
0025	4114651	Крышка	1
0026	4511579	Болт	4
0027	A590914	Пружинная шайба	4
0028	4501973	Провод	2
0030	4143285	Упорная пластина	1
0032	2011752	Шестерня	1
0033	1006095	Крышка	1
0034	4081167	Стопорное кольцо	1
0035	M121645	Болт	8
0036	A590916	Пружинная шайба	8
0038	960339	Фильтр	1
0039	J402050	Установочный штифт	2
0040	456336	Пробка	2
0041	M122271	Болт	16
0042	A590922	Пружинная шайба	16
03	4154805	Гидромотор	2
04	M212063	Болт	8
05	A590920	Пружинная шайба	8
07	4077406	Трубка	1
08	9707530	Указатель уровня	1
09	9707528	Трубка	1
10	4080507	Колпачок	1
12	4085405	Трубка	1
13	9708746	Указатель уровня	1
14	9707544	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
