Пилотные гидролинии (NO.1) — HITACHI UH181

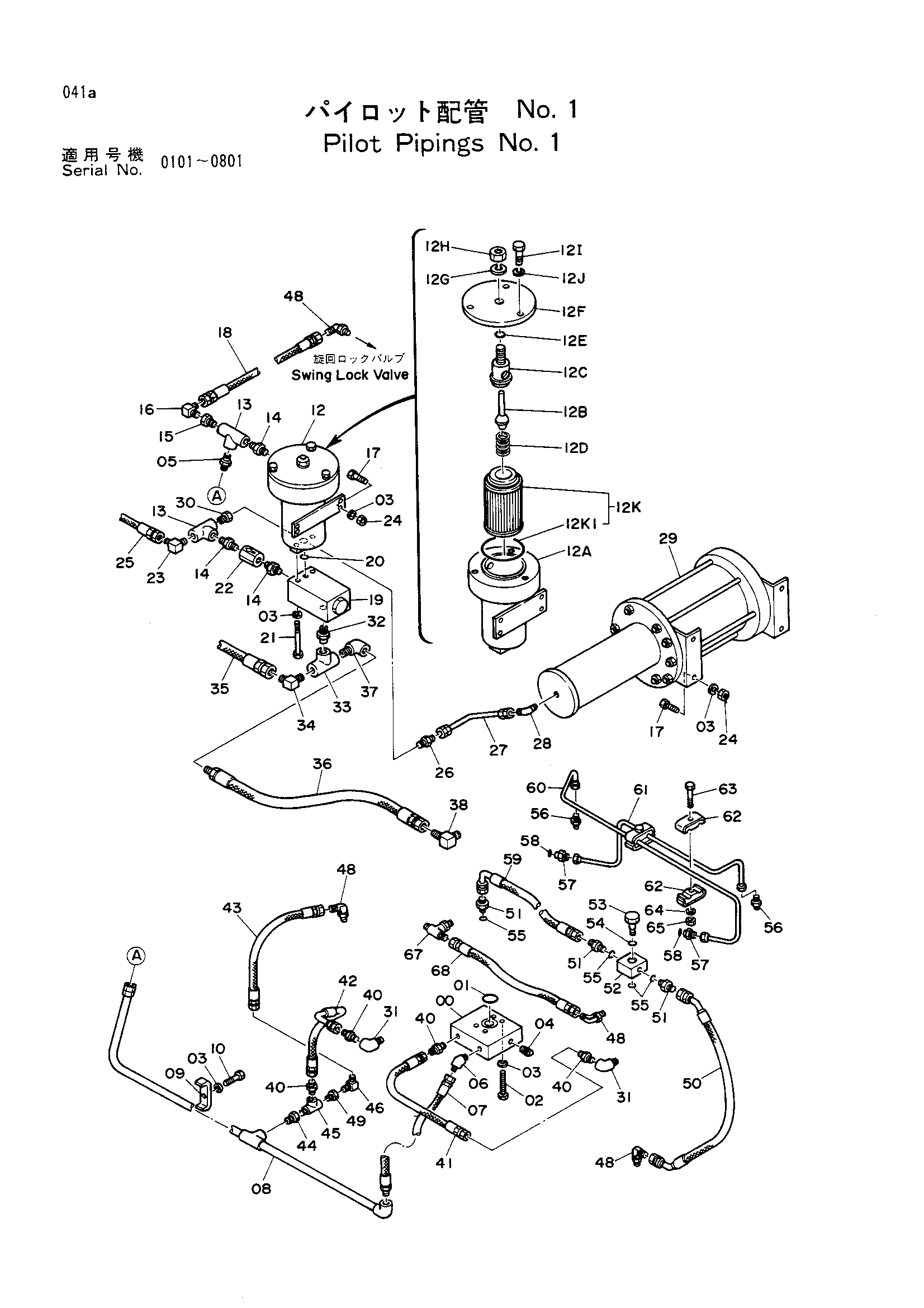

Заводская схема «Пилотные гидролинии (NO.1)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3023431 | Блок | 1 |
| 01 | A811030 | Уплотнительное кольцо | 1 |
| 02 | 4130711 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 16 |
| 04 | 94-2013 | Пробка | 1 |
| 05 | 94-1303 | Адаптер | 1 |
| 06 | 94-1503 | Угловой штуцер | 1 |
| 07 | 4058936 | Шланг | 1 |
| 08 | 8028751 | Трубка | 1 |
| 09 | 4053594 | Хомут трубки | 2 |
| 10 | J901040 | Болт | 2 |
| 12 | 9016150 | Масляный фильтр | 1 |
| 12A | 7003765 | Корпус | 1 |
| 12B | 438814 | Клапан | 1 |
| 12C | 4003844 | Сиденье клапан | 1 |
| 12D | 443466 | Пружина сжатия | 1 |
| 12E | 954493 | Уплотнительное кольцо | 1 |
| 12F | 4048421 | Крышка | 1 |
| 12G | A590918 | Пружинная шайба | 1 |
| 12H | M501815 | Гайка | 1 |
| 12I | M111225 | Болт | 3 |
| 12J | A590912 | Пружинная шайба | 3 |
| 12K | 3008679 | Фильтрующий элемент | 1 |
| 12K1 | A810085 | Уплотнительное кольцо | 1 |
| 13 | 94-0662 | Тройник | 2 |
| 14 | 94-1703 | Адаптер | 3 |
| 15 | 94-1608 | Переходник | 1 |
| 16 | 94-1401 | Угловой штуцер | 1 |
| 17 | J901030 | Болт | 8 |
| 18 | 4129753 | Нейлоновый шланг | 1 |
| 19 | 4131203 | Предохранительный клапан | 1 |
| 20 | 954493 | Уплотнительное кольцо | 1 |
| 21 | M111063 | Болт | 2 |
| 22 | 9034570 | Обратный клапан | 1 |
| 23 | 94-1403 | Угловой штуцер | 2 |
| 24 | J950010 | Гайка | 8 |
| 25 | 4067526 | Шланг | 1 |
| 26 | 4130171 | Штуцер трубки | 1 |
| 27 | 4130434 | Трубка | 1 |
| 28 | 4130177 | Штуцер трубки | 1 |
| 29 | 9031064 | Гидроаккумулятор | 1 |
| 30 | 94-1602 | Переходник | 1 |
| 31 | 94-0631 | Угловой штуцер | 2 |
| 32 | J70786 | Адаптер | 1 |
| 33 | J70486 | Тройник | 1 |
| 34 | 94-1404 | Угловой штуцер | 1 |
| 35 | 4154682 | Шланг | 1 |
| 36 | 4043176 | Шланг | 1 |
| 37 | 94-0633 | Угловой штуцер | 1 |
| 38 | 94-1404 | Угловой штуцер | 1 |
| 40 | 94-1302 | Адаптер | 4 |
| 41 | 4124807 | Нейлоновый шланг | 1 |
| 42 | 4130760 | Шланг | 1 |
| 43 | 4111501 | Нейлоновый шланг | 1 |
| 43 | 4124781 замена: 4111501 | Нейлоновый шланг | 1 |
| 44 | 94-1702 | Адаптер | 1 |
| 45 | 94-0661 | Тройник | 1 |
| 46 | 94-1401 | Угловой штуцер | 1 |
| 48 | 4112300 | Угловой штуцер | 4 |
| 49 | 94-1601 | Переходник | 1 |
| 50 | 4130762 | Шланг | 1 |
| 51 | 4130561 | Адаптер | 3 |
| 52 | 4130472 | Блок | 1 |
| 53 | 4130473 | Болт проушина | 1 |
| 54 | 4506416 | Уплотнительное кольцо | 1 |
| 55 | 4509180 | Уплотнительное кольцо | 4 |
| 56 | 4106892 | Штуцер трубки | 2 |
| 57 | 4137219 | Адаптер | 2 |
| 58 | 4506408 | Уплотнительное кольцо | 2 |
| 59 | 4130761 | Шланг | 1 |
| 60 | 3028880 | Трубка | 1 |
| 61 | 3028881 | Трубка | 1 |
| 62 | 4090937 | Хомут | 4 |
| 63 | J900832 | Болт | 2 |
| 64 | A590908 | Пружинная шайба | 2 |
| 65 | M500807 | Гайка | 2 |
| 67 | 4155847 | Штуцер | 1 |
| 68 | 4129746 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
