Электрооборудование (NO.1) — HITACHI UH181

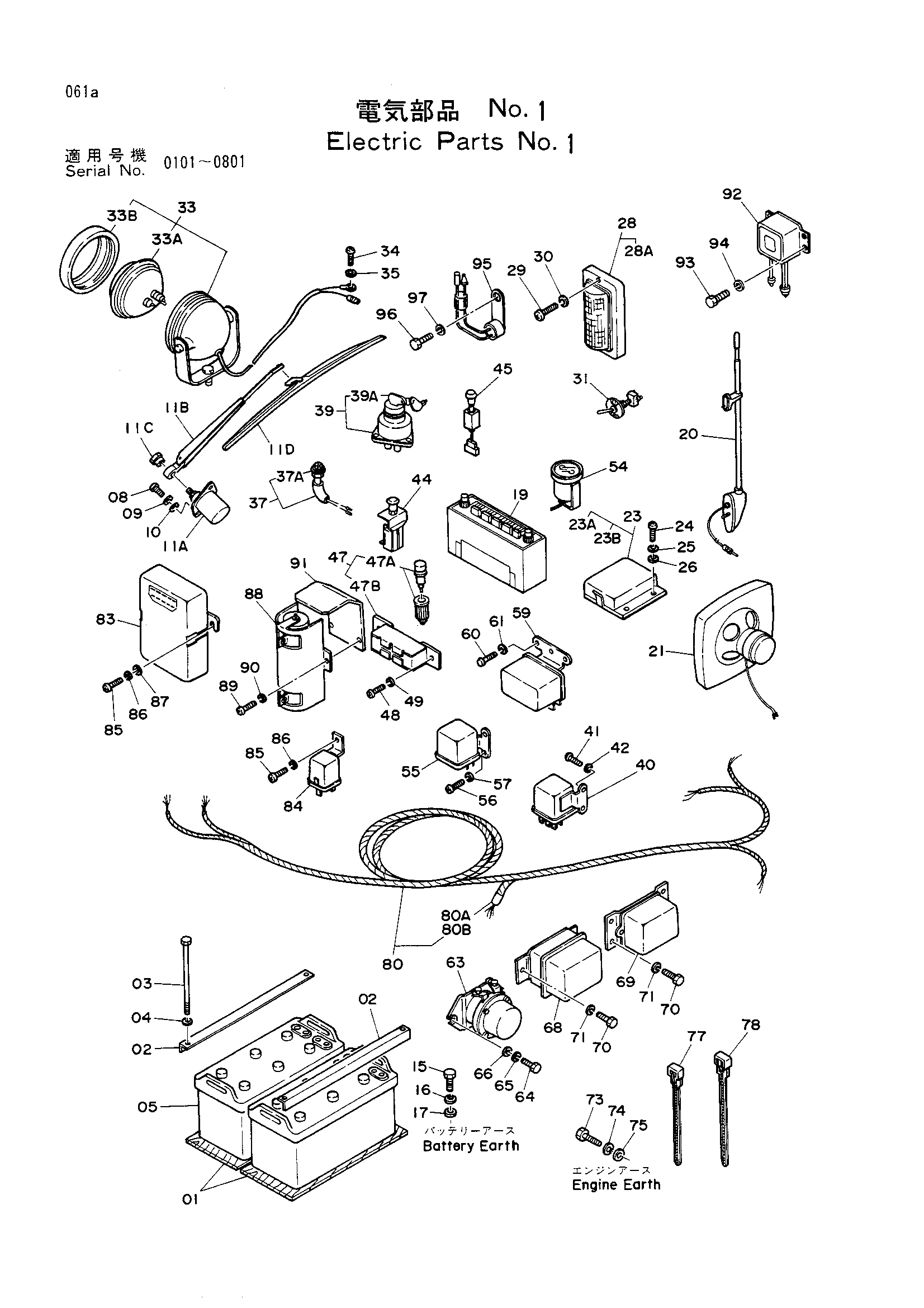

Заводская схема «Электрооборудование (NO.1)» для HITACHI UH181. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4155248 | Воод | 2 |
| 02 | 4060592 | Держатель | 4 |
| 03 | 4060593 | Болт | 8 |
| 04 | A590106 | Пружинная шайба | 8 |
| 05 | 4097510 | Аккумулятор | 2 |
| 08 | M430510 | Винт | 2 |
| 09 | A590905 | Пружинная шайба | 2 |
| 10 | A590105 | Шайба | 2 |
| 11A | 4151076 | Мотор стеклоочистителя | 1 |
| 11A-D | 4169493 | Стеклоочиститель в сборе | 1 |
| 11B | 4151078 | Рычаг стеклоочистителя | 1 |
| 11C | M500605 | Гайка | 1 |
| 11D | 4151077 | Щётка стеклоочистителя | 1 |
| 15 | J901025 | Болт | 1 |
| 16 | A590910 | Пружинная шайба | 1 |
| 17 | A590110 | Шайба | 1 |
| 19 | 4043976 | Радио | 1 |
| 20 | 4123177 | Антенна | 1 |
| 21 | 4121152 | Динамик | 1 |
| 23 | 4123095 | Короб предохранитель | 1 |
| 23A | 4127781 | Предохранитель 15A | 7 |
| 23B | 4127780 | Предохранитель 30A | 1 |
| 24 | J850620 | Винт | 2 |
| 25 | J251006 | Пружинная шайба | 2 |
| 26 | J250006 | Плоская шайба | 2 |
| 28 | 973204 | Плафон кабины | 1 |
| 28A | 4001854 | Лампа | 1 |
| 29 | M430510 | Винт | 2 |
| 30 | A590905 | Пружинная шайба | 2 |
| 31 | 921037 | Выключатель тумблер(кабина фонарь) | 1 |
| 33 | 214771 | Фонарь | 2 |
| 33A | 214770 | Лампа | 1 |
| 33B | 4053982 | Лента | 1 |
| 34 | M430610 | Винт | 2 |
| 35 | A590906 | Пружинная шайба | 2 |
| 37 | D910776 | Фонарь пилотный | 1 |
| 37A | 4037223 | Лампа | 1 |
| 39 | 4112456 | Замок зажигания | 1 |
| 39A | 4112457 | Шпонка | 1 |
| 40 | 4112459 | Реле(двигатель ограничитель) | 1 |
| 41 | M430510 | Винт | 2 |
| 42 | A590905 | Пружинная шайба | 2 |
| 44 | 445092 | Выключатель пулл(головка освещение) | 1 |
| 45 | 4009556 | Выключатель(стеклоочиститель) | 1 |
| 47 | 4115360 | Лигхтер | 1 |
| 47A | 4115361 | Лигхтер | 1 |
| 47B | 4115362 | Резистор | 1 |
| 48 | M430308 | Винт | 2 |
| 49 | A590903 | Пружинная шайба | 2 |
| 54 | 2011705 замена: 4183163 | Измеритель хоур | 1 |
| 54 | 4183163 | Измеритель хоур | 1 |
| 55 | 4038459 | Реле хоурметер | 1 |
| 56 | M430510 | Винт | 2 |
| 57 | A590905 | Пружинная шайба | 2 |
| 59 | 4505392 | Реле(звуковой сигнал) | 1 |
| 60 | M430610 | Винт | 2 |
| 61 | A590906 | Пружинная шайба | 2 |
| 63 | 4031771 | Реле аккумулятор | 1 |
| 64 | J900828 | Болт | 2 |
| 65 | A590908 | Пружинная шайба | 2 |
| 66 | A590108 | Шайба | 2 |
| 68 | 4515086 | Регулятор | 1 |
| 69 | 4515085 | Реле(защитный) | 1 |
| 70 | J900612 | Болт | 6 |
| 71 | A590906 | Пружинная шайба | 6 |
| 73 | J901220 | Болт | 1 |
| 74 | A590912 | Пружинная шайба | 1 |
| 75 | A590112 | Шайба | 1 |
| 77 | 4055311 | Зажим(140) | 15 |
| 78 | 4055312 | Зажим(250) | 10 |
| 80 | 4155407 | Жгут проводов | 1 |
| 80A | 4195610 | Предохранитель (10A) | 2 |
| 80B | 4195609 | Предохранитель(1A) | 1 |
| 83 | 4158759 | Таймер | 1 |
| 84 | 4158760 | Реле(впускной отопитель) | 1 |
| 85 | M430610 | Винт | 3 |
| 86 | A590906 | Пружинная шайба | 3 |
| 87 | A590106 | Пружинная шайба | 2 |
| 88 | 4158761 | Резистор | 1 |
| 89 | M430510 | Винт | 2 |
| 90 | A590905 | Пружинная шайба | 2 |
| 91 | 3035816 | Крышка | 1 |
| 92 | 4166298 | Реле(аварийный) | 1 |
| 93 | J900612 | Болт | 4 |
| 94 | A590906 | Пружинная шайба | 4 |
| 95 | 4166299 | Диод | 1 |
| 96 | J900812 | Болт | 1 |
| 97 | A590908 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH181 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
