Гидробак — HITACHI UH171

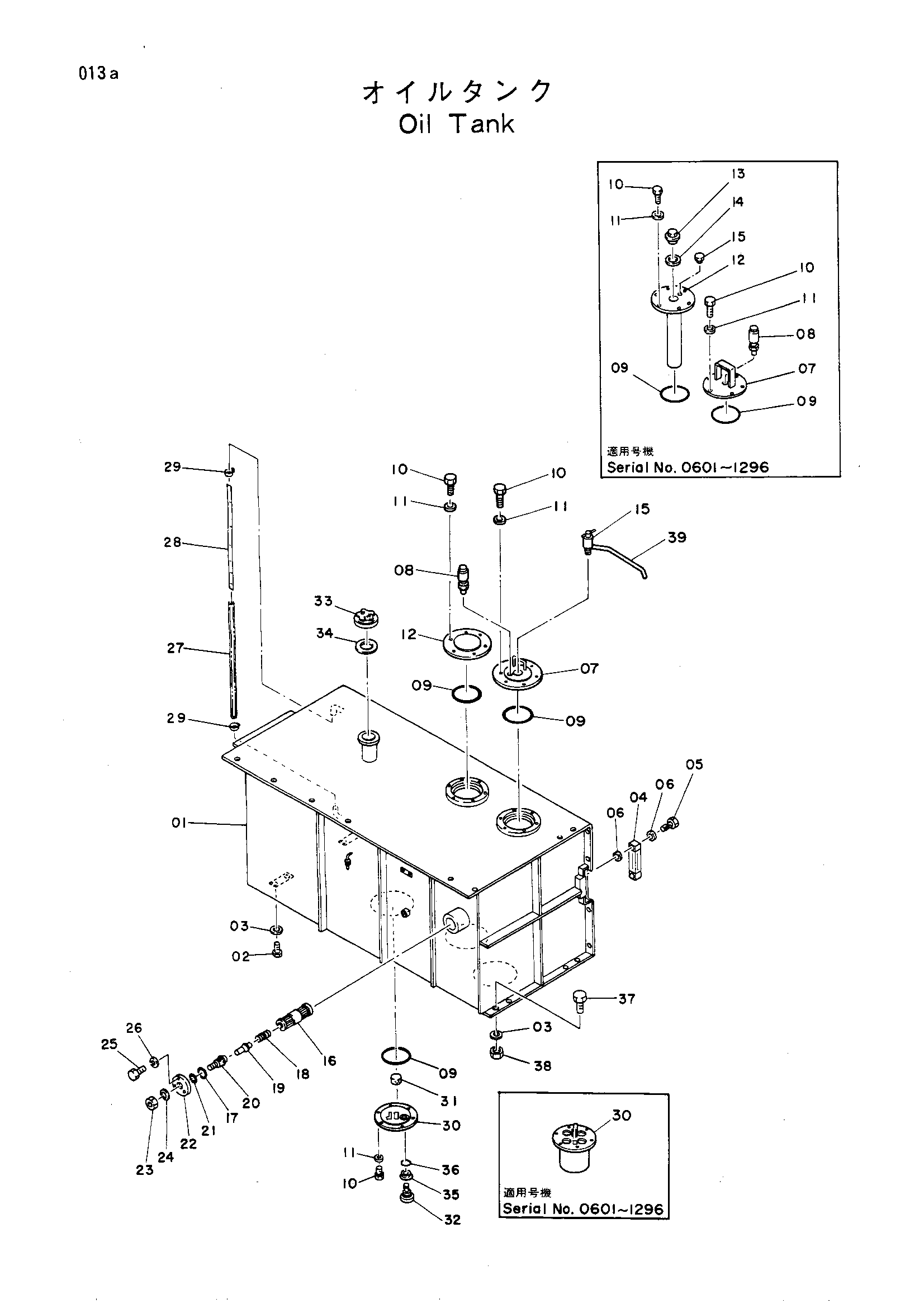

Заводская схема «Гидробак» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000690 | Бак | 1 |
| 01 | 5001449 | Бак | 1 |
| 02 | M111640 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 8 |
| 04 | 3007616 замена: 8016441 | Указатель уровня в сборе | 1 |
| 04 | 8016441 | Указатель уровня в сборе | 1 |
| 05 | 4001214 | Болт | 2 |
| 06 | 449558 | Уплотнительная шайба | 4 |
| 07 | 8004761 | Крышка | 1 |
| 07 | 8004761 | Крышка | 1 |
| 07 | 8017735 | Крышка | 1 |
| 07 | 8025378 | Крышка | 1 |
| 07 | 8027304 | Крышка | 1 |
| 08 | 987042 | Клапан защитный | 1 |
| 09 | A810160 | Уплотнительное кольцо | 3 |
| 09 | A810165 | Уплотнительное кольцо | 3 |
| 10 | M110025 | Болт | 18 |
| 10 | M111020 | Болт | 18 |
| 11 | A590910 | Пружинная шайба | 18 |
| 12 | 8023981 | Крышка | 1 |
| 12 | 9706486 | Крышка | 1 |
| 13 | 4513411 | Пробка | 1 |
| 14 | 449916 | Манжета резиновый | 1 |
| 15 | 4094354 | Кран | 1 |
| 15 | 447483 | Пробка | 1 |
| 16 | 315041 | Фильтрующий элемент | 1 |
| 17 | 954491 | Уплотнительное кольцо | 1 |
| 18 | 443466 | Пружина сжатия | 1 |
| 19 | 438814 | Клапан | 1 |
| 20 | 4003844 | Сиденье клапан | 1 |
| 21 | 954493 | Уплотнительное кольцо | 1 |
| 22 | 455898 | Крышка | 1 |
| 23 | M501815 | Гайка | 1 |
| 24 | A590918 | Пружинная шайба | 1 |
| 25 | M111232 | Болт | 3 |
| 26 | A590912 | Пружинная шайба | 3 |
| 27 | 4071285 | Топливный шланг | 1 |
| 28 | 4071288 | Скале | 1 |
| 28 | 4145222 | Скале | 1 |
| 29 | 4508575 | Хомут трубки | 2 |
| 30 | 7006279 | Поккет | 1 |
| 30 | 8023984 | Крышка | 1 |
| 31 | 499682 | Фильтр | 1 |
| 32 | 4136483 | Пробка дренажный | 1 |
| 32 | 453142 | Пробка дренажный | 1 |
| 33 | 3502384 | Колпачок | 1 |
| 34 | 4059616 | Манжета | 1 |
| 35 | 453143 | Манжета | 1 |
| 36 | 954495 | Уплотнительное кольцо | 1 |
| 36 | 985582 | Уплотнительное кольцо | 1 |
| 37 | M111663 | Болт | 4 |
| 38 | M501613 | Гайка | 4 |
| 39 | 4512031 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
