Гидроцилиндр рукояти <погрузчик> — HITACHI UH171

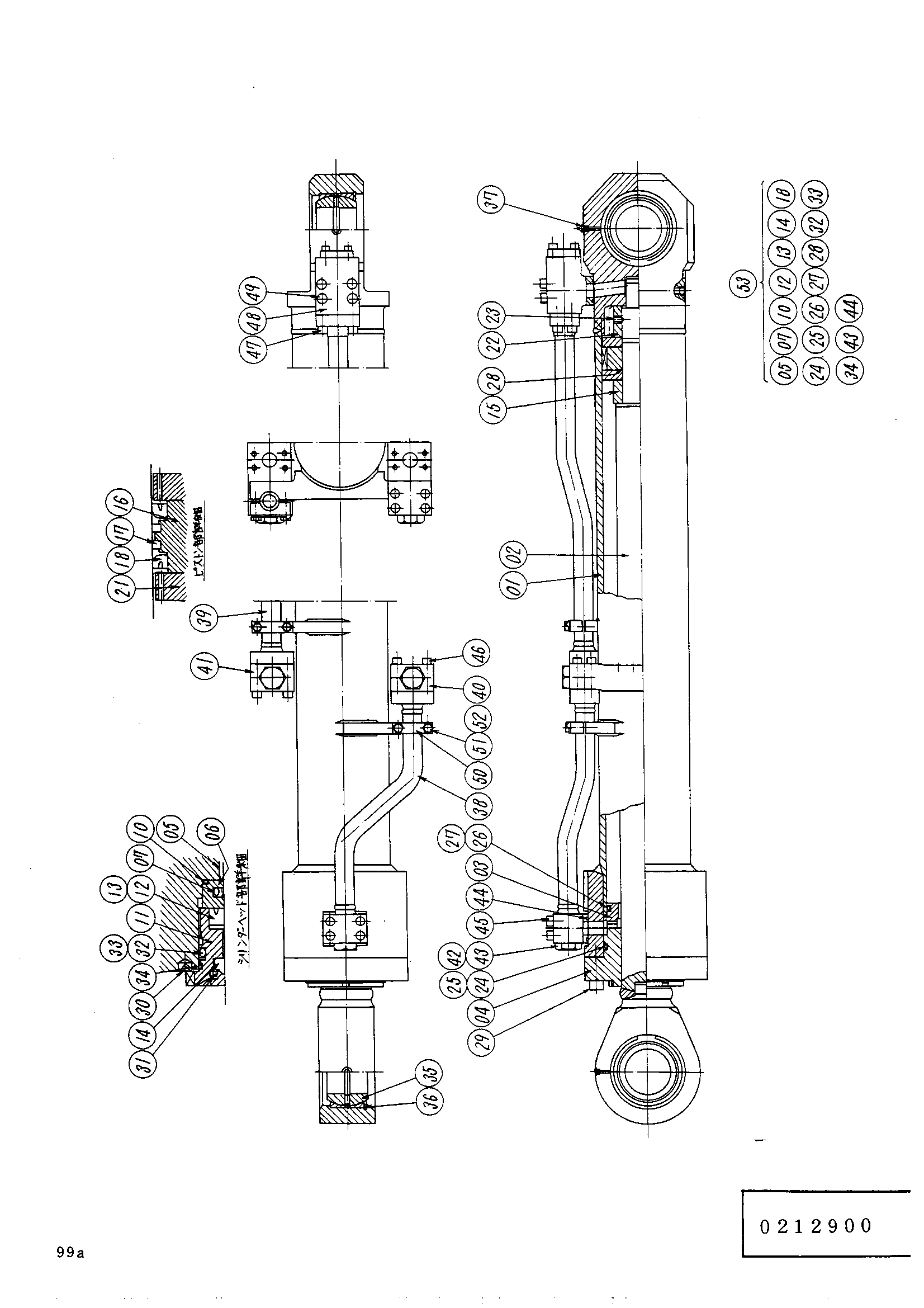

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3025212 | Кйлиндерарм | 1 | |
| 01 | 0212901 | Трубка гидроцилиндр | 1 |
| 02 | 4094879 | Шток поршня | 1 |
| 03 | 4094881 | Проставка | 1 |
| 04 | 0166003 | Головка гидроцилиндр | 1 |
| 05 | 4505059 | Втулка | 1 |
| 06 | 0166004 | Держатель | 1 |
| 07 | 0165702 | Кольцо | 1 |
| 10 | A811135 | Уплотнительное кольцо | 1 |
| 11 | 0212902 | Держатель | 1 |
| 12 | 4069701 | U-образная манжета | 1 |
| 13 | 4094816 | Опорное кольцо | 1 |
| 14 | 4094812 | Грязесъёмное кольцо | 1 |
| 15 | 4094878 | Кольцо амортизатор | 1 |
| 16 | 4094805 | Поршень | 1 |
| 17 | 4094807 | Поршневое кольцо | 2 |
| 18 | 0165703 | U-образная манжета | 2 |
| 19 | 0165704 | U-образная манжета | 1 |
| 20 | 0132602 | Хеел нейлоновый | 1 |
| 21 | 0219402 | Держатель | 2 |
| 22 | 4069703 | Гайка | 1 |
| 23 | 4061765 | Установочный винт | 1 |
| 24 | 4094815 | Уплотнительное кольцо | 1 |
| 25 | 4094811 | Опорное кольцо | 1 |
| 26 | 4039659 | Уплотнительное кольцо | 1 |
| 27 | 4094817 | Опорное кольцо | 1 |
| 28 | A811080 | Уплотнительное кольцо | 1 |
| 29 | 0166012 | Болт с внутренним шестигранником | 12 |
| 30 | 0166011 | Стопорная шайба | 1 |
| 31 | 0133103 | Стопорное кольцо | 1 |
| 32 | 4087852 | Уплотнительное кольцо | 1 |
| 33 | 0166009 | Опорное кольцо | 1 |
| 34 | 0166010 | Уплотнительное кольцо | 1 |
| 35 | 4055868 | Подшипник SPH. | 2 |
| 36 | 4061797 | Стопорное кольцо | 2 |
| 37 | 4009445 | Штуцер | 1 |
| 38 | 0212903 | Трубка | 1 |
| 39 | 0212904 | Трубка | 1 |
| 40 | 0212905 | Соединение | 1 |
| 41 | 0212906 | Соединение | 1 |
| 42 | 0144909 | Пробка | 3 |
| 43 | 985098 | Уплотнительное кольцо | 3 |
| 44 | 955612 | Уплотнительное кольцо | 4 |
| 45 | 0191428 | Болт | 4 |
| 46 | 0212907 | Болт с внутренним шестигранником | 8 |
| 47 | 0158883 | Болт с внутренним шестигранником | 4 |
| 48 | 0212908 | Клапан словретурн | 1 |
| 49 | 0191420 | Болт | 4 |
| 50 | 4094876 | Хомут трубки | 2 |
| 51 | M121250 | Болт | 4 |
| 52 | 4094875 | Шайба | 2 |
| 53 | 4153235 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
