Топливные трубопроводы — HITACHI UH171

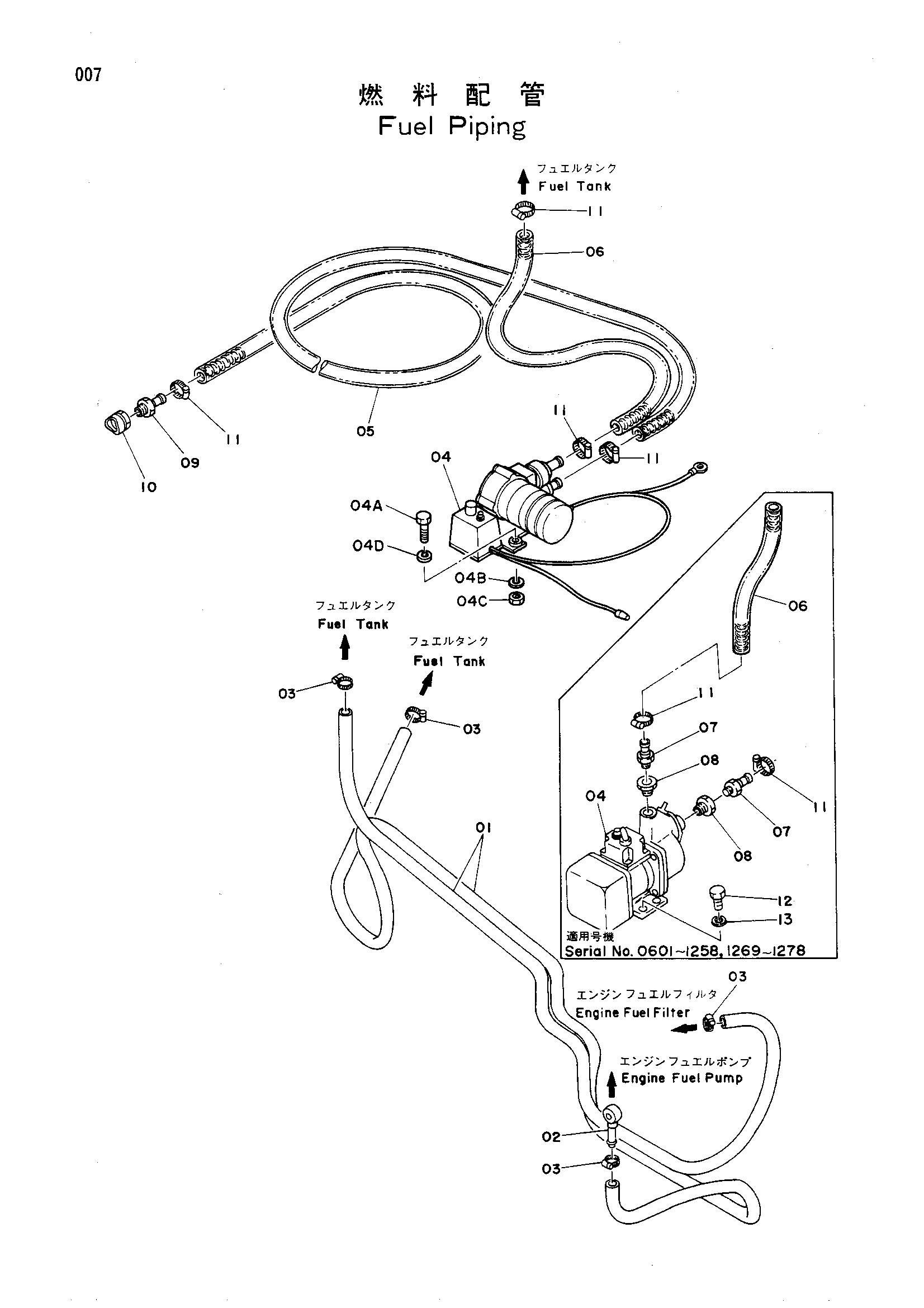

Заводская схема «Топливные трубопроводы» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4061408 | Шланг | 2 |
| 02 | 4053152 | Трубка топливный | 1 |
| 03 | 4514700 | Зажим шланг | 4 |
| 04 | 4052194 замена: 4140046 | Насос | 1 |
| 04 | 4052194 замена: 4140047 | Насос | 1 |
| 04 | 4052194 | Насос | 1 |
| 04 | 4140047 | Насос | 1 |
| 04 | 4140047 | Насос | 1 |
| 04A | M200830 | Болт | 3 |
| 04A | M200830 | Болт | 3 |
| 04B | A590908 | Пружинная шайба | 3 |
| 04B | A590908 | Пружинная шайба | 3 |
| 04C | M500807 | Гайка | 3 |
| 04C | M500807 | Гайка | 3 |
| 04D | 4142952 | Шайба | 3 |
| 04D | 4142952 | Шайба | 3 |
| 05 | 499999 | Топливный шланг | 1 |
| 06 | 4071289 | Топливный шланг | 1 |
| 06 | 4071289 | Топливный шланг | 1 |
| 06 | 4140046 | Топливный шланг | 1 |
| 06 | 4140046 | Топливный шланг | 1 |
| 07 | 4004589 | Соединение | 2 |
| 07 | 4004589 | Соединение | 2 |
| 08 | J728684 | Переходник | 2 |
| 08 | J728684 | Переходник | 2 |
| 09 | 4004587 | Соединение | 1 |
| 10 | 936035 | Сетчатый фильтр | 1 |
| 11 | 4017573 | Зажим шланг | 4 |
| 12 | M200822 | Болт | 4 |
| 12 | M200822 | Болт | 4 |
| 13 | A590908 | Пружинная шайба | 4 |
| 13 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
