Рычаг управления — HITACHI UH171

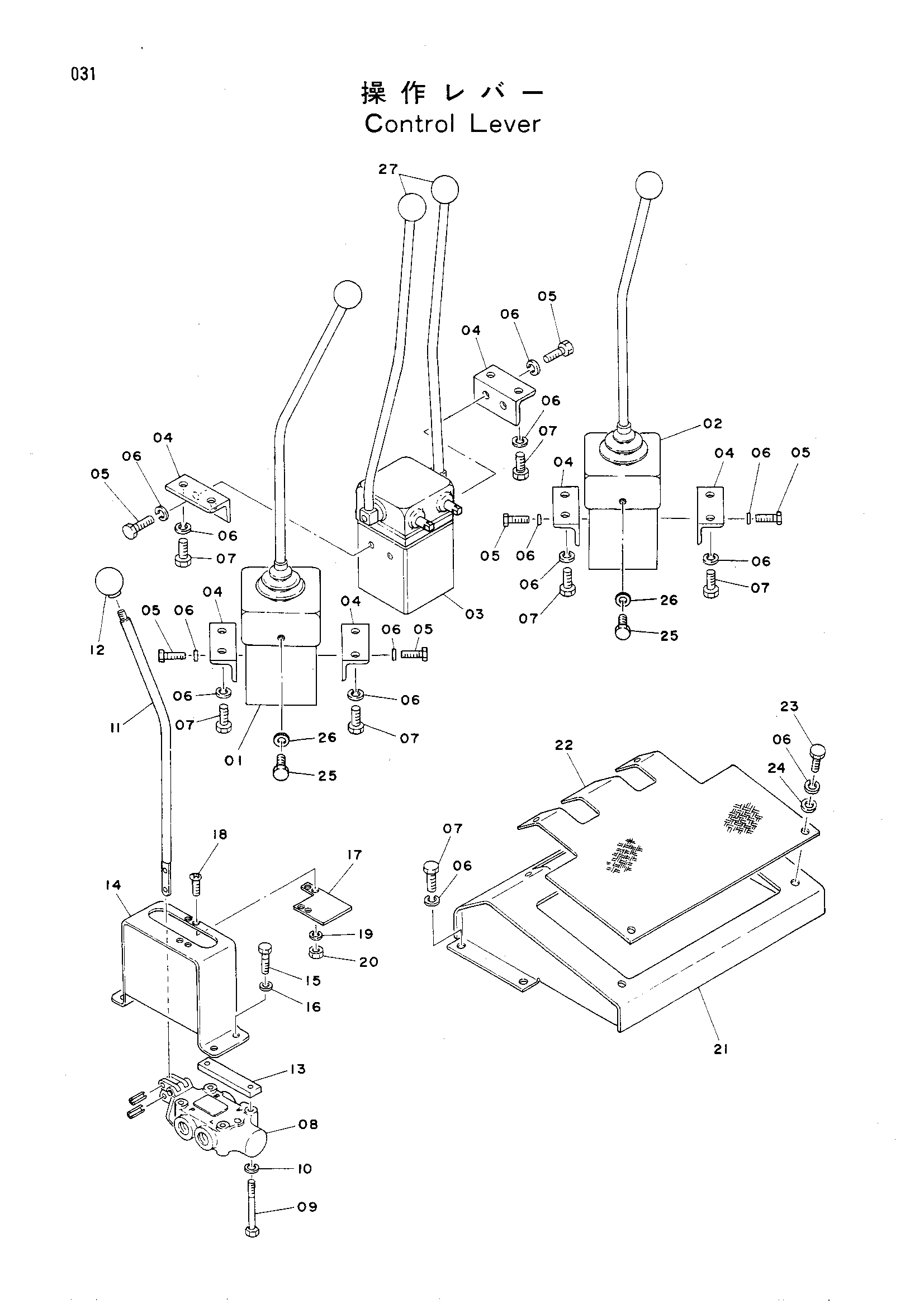

Заводская схема «Рычаг управления» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9402725 | Пилотный клапан | 1 |
| 02 | 9402726 | Пилотный клапан | 1 |
| 03 | 9402724 | Пилотный клапан | 1 |
| 04 | 4076433 | Держатель | 6 |
| 05 | M211020 | Болт | 12 |
| 06 | A590910 | Пружинная шайба | 32 |
| 07 | M111016 | Болт | 16 |
| 08 | 4039016 | Клапан | 1 |
| 09 | M200680 | Болт | 4 |
| 10 | A590906 | Пружинная шайба | 4 |
| 11 | 3502190 | Рычаг | 1 |
| 12 | 499845 | Рукоятка | 1 |
| 13 | 4053200 | Блок | 2 |
| 14 | 8007516 | Крышка | 1 |
| 15 | M200814 | Болт | 4 |
| 16 | A590908 | Пружинная шайба | 4 |
| 17 | 4080508 | Пластина | 1 |
| 18 | M430410 | Винт | 4 |
| 19 | A590904 | Пружинная шайба | 4 |
| 20 | M500403 | Гайка | 4 |
| 21 | 8010213 | Крышка | 1 |
| 22 | 3011044 | Пластина | 1 |
| 23 | M111020 | Болт | 4 |
| 24 | A590110 | Шайба | 4 |
| 25 | 4079727 | Болт | 2 |
| 26 | A590105 | Шайба | 2 |
| 27 | 445412 | Рукоятка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
