Гусеничная рама — HITACHI UH171

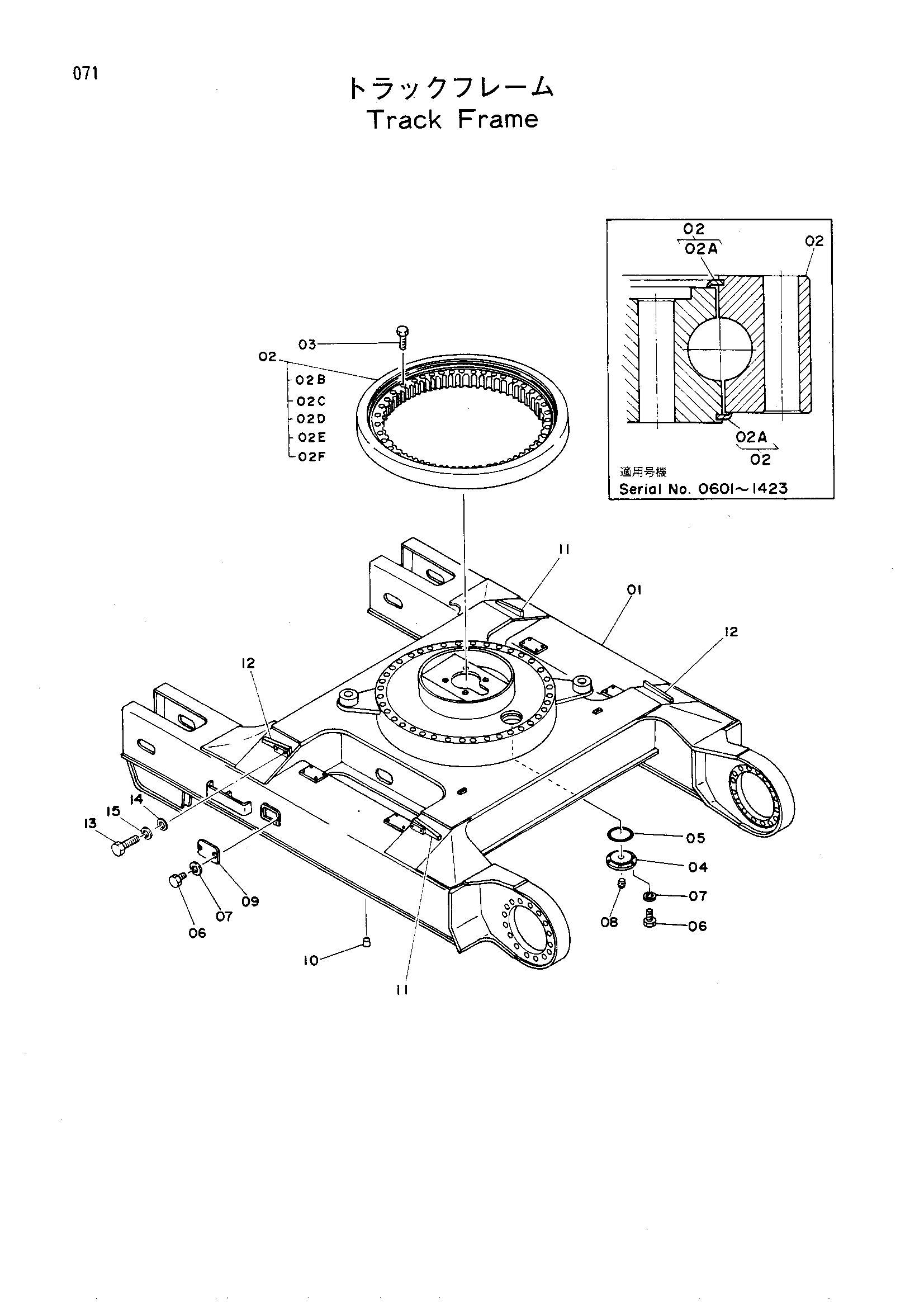

Заводская схема «Гусеничная рама» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9024283 | Рама гусеница (стд.тракк) | 1 | |
| 9036049 | Рама гусеница (LC гусеница) | 1 | |
| 01 | 5000692 | Рама гусеница (стд.тракк) | 1 |
| 01 | 5000952 | Рама гусеница (LC гусеница) | 1 |
| 02 | 4071608 | Подшипник. поворот | 1 |
| 02 | 9051615 | Подшипник. поворот | 1 |
| 02A | 4093649 | Уплотнение (L=4400) | 2 |
| 02B | 4128132 | Уплотнение (верхний) | 1 |
| 02C | 4150354 | Уплотнение (нижний) | 1 |
| 02D | 4153215 | Шарик | 1 |
| 02E | 4128130 | Опора A | 72 |
| 02F | 4128131 | Опора B | 4 |
| 03 | 4072318 | Болт | 40 |
| 04 | 4056216 | Крышка | 1 |
| 05 | A810165 | Уплотнительное кольцо | 1 |
| 06 | M111025 | Болт | 10 |
| 07 | A590910 | Пружинная шайба | 10 |
| 08 | 94-2023 | Пробка | 1 |
| 09 | 4071292 | Крышка | 2 |
| 10 | 456336 | Манжета (LC гусеница) | 32 |
| 10 | 456336 | Манжета (стд.тракк) | 28 |
| 11 | 3016502 замена: 3025796 | Блок (LC гусеница) | 2 |
| 11 | 3016502 замена: 3025797 | Блок (LC гусеница) | 2 |
| 11 | 3016502 | Блок (стд.тракк) | 2 |
| 11 | 3025796 | Блок (LC гусеница) | 2 |
| 12 | 3016503 замена: 3025796 | Блок (LC гусеница) | 2 |
| 12 | 3016503 замена: 3025797 | Блок (LC гусеница) | 2 |
| 12 | 3016503 | Блок (стд.тракк) | 2 |
| 12 | 3025797 | Блок (LC гусеница) | 2 |
| 13 | M121650 | Болт | 8 |
| 14 | 4057751 замена: 4114405 | Шайба | 8 |
| 14 | 4114405 | Шайба | 8 |
| 15 | A590916 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
