Пилотные гидролинии (NO.1)<погрузчик> — HITACHI UH171

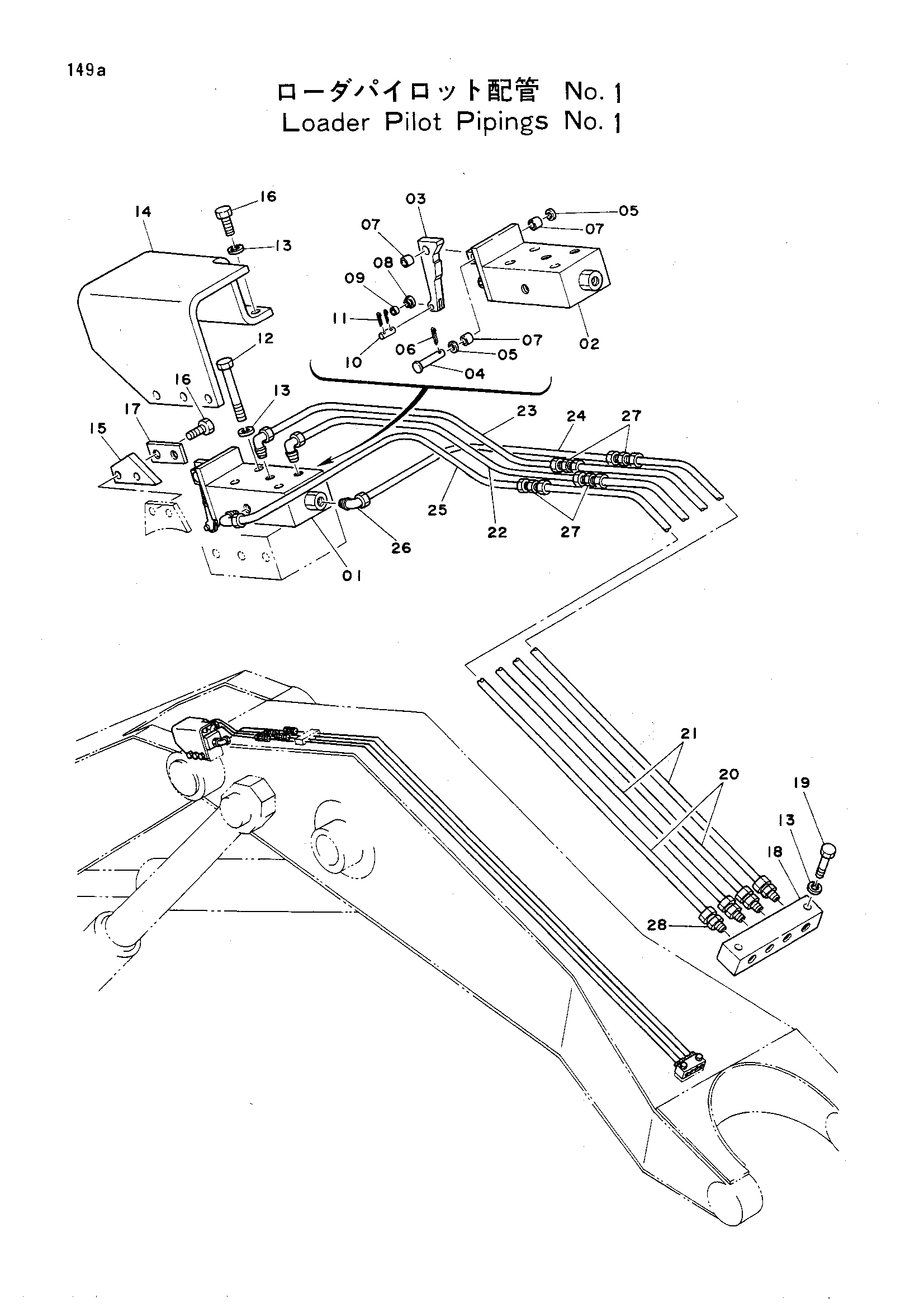

Заводская схема «Пилотные гидролинии (NO.1)<погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9028213 | Клапан | 1 |
| 02 | 9027932 | Клапан | 1 |
| 03 | 4089894 | Рычаг | 1 |
| 04 | 4077957 | Палец | 1 |
| 05 | A590110 | Шайба | 2 |
| 06 | A763018 | Шплинт | 1 |
| 07 | 4077958 | Втулка | 3 |
| 08 | 4089895 | Ролик | 1 |
| 09 | 4089901 | Втулка | 1 |
| 10 | A750516 | Палец | 1 |
| 11 | A761010 | Шплинт | 2 |
| 12 | M111071 | Болт | 3 |
| 13 | A590910 | Пружинная шайба | 11 |
| 14 | 8014390 | Крышка | 1 |
| 15 | 4089896 | Ограничитель | 1 |
| 16 | M111025 | Болт | 8 |
| 17 | 442687 | Стопорная шайба | 1 |
| 18 | 4082339 | Блок | 1 |
| 19 | M111040 | Болт | 2 |
| 20 | 4089902 | Трубка | 2 |
| 20 | 4148397 | Трубка | 2 |
| 21 | 4089903 | Трубка | 2 |
| 21 | 4148398 | Трубка | 2 |
| 22 | 4089904 замена: 4130169 | Трубка | 1 |
| 22 | 4089904 замена: 4130175 | Трубка | 1 |
| 22 | 4089904 замена: 4130192 | Трубка | 1 |
| 22 | 4089904 замена: 4148398 | Трубка | 1 |
| 22 | 4089904 замена: 4148399 | Трубка | 1 |
| 22 | 4148399 | Трубка | 1 |
| 23 | 4089905 замена: 4130169 | Трубка | 1 |
| 23 | 4089905 замена: 4130175 | Трубка | 1 |
| 23 | 4089905 замена: 4130192 | Трубка | 1 |
| 23 | 4089905 замена: 4148397 | Трубка | 1 |
| 23 | 4089905 замена: 4148400 | Трубка | 1 |
| 23 | 4148400 | Трубка | 1 |
| 24 | 4089906 замена: 4130169 | Трубка | 1 |
| 24 | 4089906 замена: 4130175 | Трубка | 1 |
| 24 | 4089906 замена: 4130192 | Трубка | 1 |
| 24 | 4089906 замена: 4148398 | Трубка | 1 |
| 24 | 4089906 замена: 4148401 | Трубка | 1 |
| 24 | 4148401 | Трубка | 1 |
| 25 | 4089907 замена: 4130169 | Трубка | 1 |
| 25 | 4089907 замена: 4130175 | Трубка | 1 |
| 25 | 4089907 замена: 4130192 | Трубка | 1 |
| 25 | 4089907 замена: 4148397 | Трубка | 1 |
| 25 | 4089907 замена: 4148402 | Трубка | 1 |
| 25 | 4148402 | Трубка | 1 |
| 26 | 4130175 | Штуцер трубки | 4 |
| 26 | 4507112 | Штуцер трубки | 4 |
| 27 | 4057013 | Штуцер трубки | 4 |
| 27 | 4130192 | Штуцер трубки | 4 |
| 28 | 4130169 | Штуцер трубки | 4 |
| 28 | 4507113 | Штуцер трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
