Стрела — HITACHI UH171

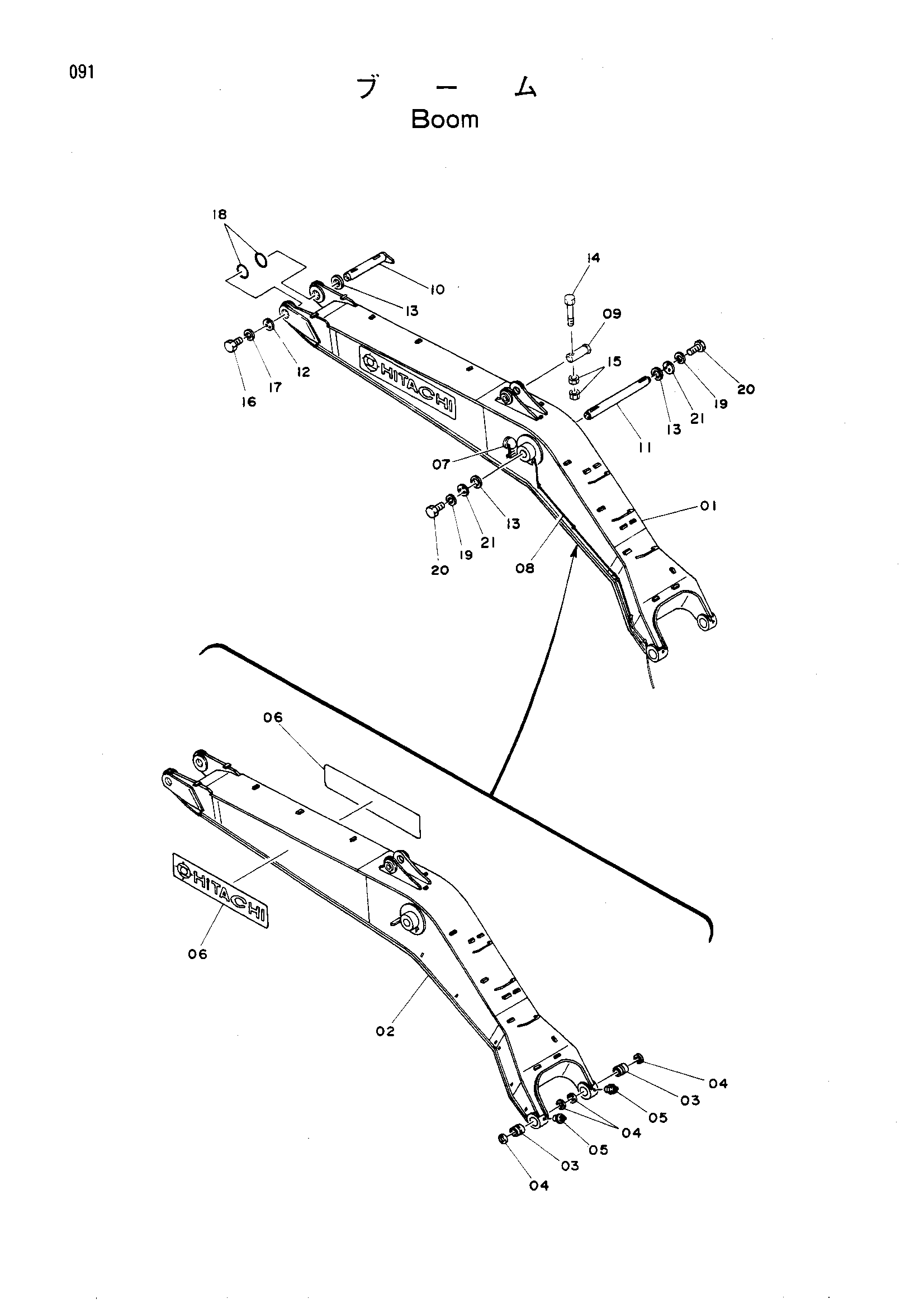

Заводская схема «Стрела» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9026366 | Стрела | 1 |
| 02 | 5000686 | Стрела | 1 |
| 03 | 4085478 | Втулка | 2 |
| 04 | 4085479 | Пылезащитное уплотнение | 4 |
| 05 | J75481 | Штуцер | 2 |
| 06 | 4072621 | Информационная табличка | 2 |
| 07 | 214771 | Фонарь | 1 |
| 08 | 4074224 | Провод | 1 |
| 09 | 3015386 | Палец | 1 |
| 10 | 9708772 | Палец | 1 |
| 11 | 3013501 | Палец | 1 |
| 11 | 3021033 замена: 3027294 | Палец | 1 |
| 11 | 3027294 замена: 3028280 | Палец | 1 |
| 11 | 3028280 | Палец | 1 |
| 12 | 4085811 | Ограничитель | 1 |
| 13 | 4040930 | Шайба | 3 |
| 14 | M121604 | Болт | 1 |
| 15 | M511613 | Гайка | 2 |
| 16 | M111636 | Болт | 3 |
| 17 | A590916 | Пружинная шайба | 3 |
| 18 | 4087732 | Уплотнительное кольцо | 2 |
| 19 | A590916 | Пружинная шайба | 6 |
| 19 | A590920 | Пружинная шайба | 8 |
| 20 | M111636 | Болт | 6 |
| 20 | M122050 | Болт | 8 |
| 21 | 4085811 | Ограничитель | 2 |
| 21 | 4117700 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
