Каталог запчастей HITACHI
Передний <погрузчик> — HITACHI UH171

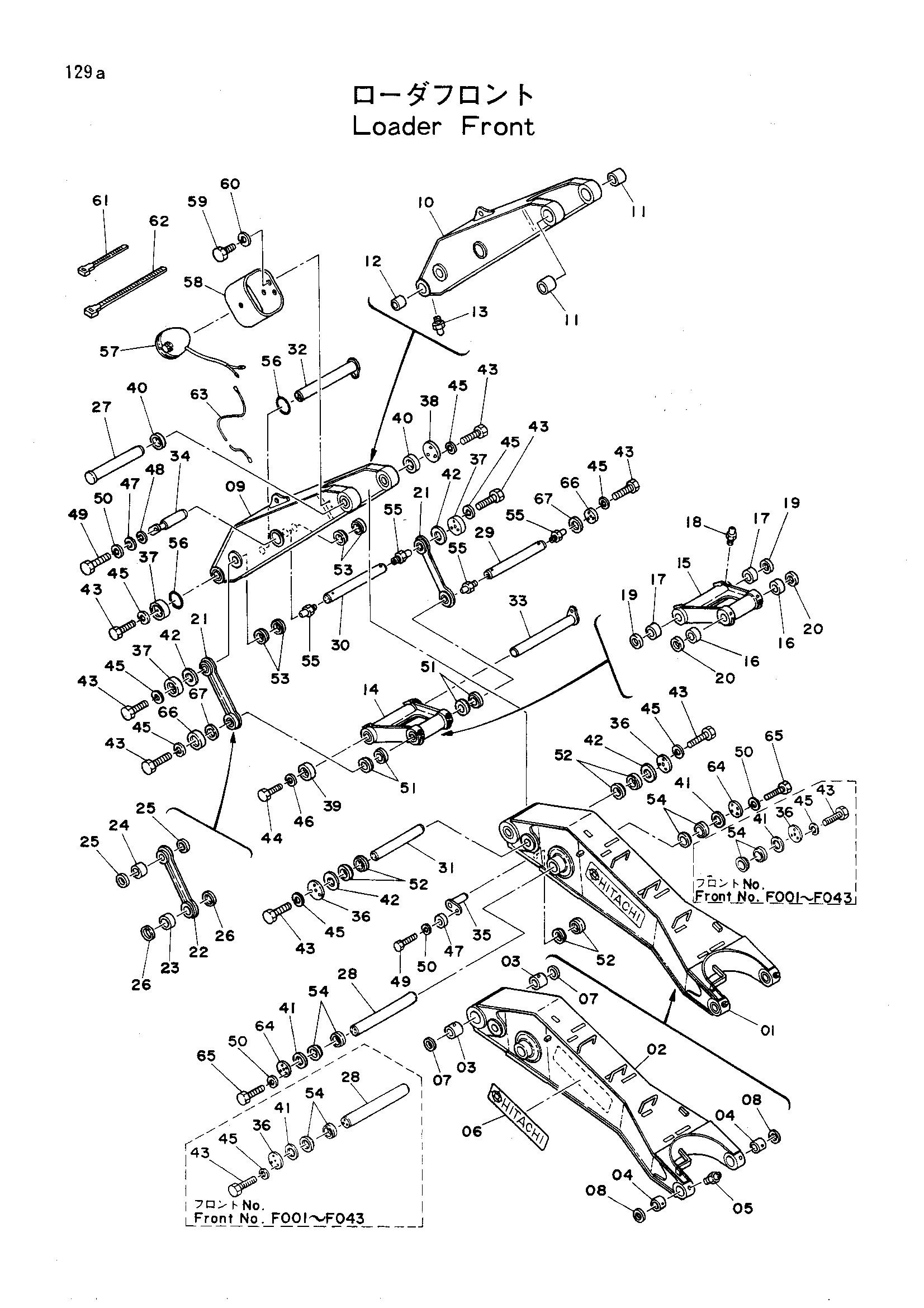

Заводская схема «Передний <погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9026480 | Стрела | 1 |
| 02 | 6003040 | Стрела | 1 |
| 03 | 4085541 | Втулка | 2 |
| 04 | 4085478 | Втулка | 2 |
| 05 | J75481 | Штуцер | 2 |
| 06 | 4072621 | Информационная табличка | 2 |
| 07 | 4083969 | Пылезащитное уплотнение | 2 |
| 08 | 4085479 | Пылезащитное уплотнение | 4 |
| 09 | 9026395 | Рукоять | 1 |
| 10 | 6003027 | Рукоять | 1 |
| 11 | 4085541 | Втулка | 2 |
| 12 | 4085542 | Втулка | 2 |
| 13 | J75481 | Штуцер | 2 |
| 14 | 9026344 | Тяга A | 1 |
| 15 | 7006789 | Тяга | 1 |
| 16 | 4085381 | Втулка | 2 |
| 17 | 4070361 | Втулка | 2 |
| 18 | J75481 | Штуцер | 4 |
| 19 | 4067901 | Пылезащитное уплотнение | 2 |
| 20 | 4085479 | Пылезащитное уплотнение | 2 |
| 21 | 9026343 | Тяга B | 2 |
| 22 | 8013204 | Тяга | 1 |
| 23 | 4085380 | Втулка | 1 |
| 24 | 4085379 | Втулка | 1 |
| 25 | 4074008 | Пылезащитное уплотнение | 2 |
| 26 | 4085479 | Пылезащитное уплотнение | 2 |
| 27 | 3015024 | Палец | 1 |
| 28 | 3013501 замена: 3021033 | Палец | 1 |
| 28 | 3013501 замена: 4117700 | Палец | 1 |
| 28 | 3013501 замена: A590920 | Палец | 1 |
| 28 | 3013501 замена: M122050 | Палец | 1 |
| 28 | 3021033 замена: 3027294 | Палец | 1 |
| 28 | 3027294 замена: 3028280 | Палец | 1 |
| 28 | 3028280 | Палец | 1 |
| 29 | 3014013 | Палец | 1 |
| 30 | 3014012 | Палец | 1 |
| 31 | 3014016 замена: 3015651 | Палец | 1 |
| 31 | 3014016 замена: 4074002 | Палец | 1 |
| 31 | 3015651 замена: 3019397 | Палец | 1 |
| 31 | 3019397 | Палец | 1 |
| 32 | 9708835 | Палец | 1 |
| 33 | 9706489 | Палец | 1 |
| 34 | 9708836 | Палец | 1 |
| 35 | 9708834 | Палец | 2 |
| 36 | 4085811 | Ограничитель | 2 |
| 36 | 4085811 | Ограничитель | 4 |
| 37 | 4085810 | Ограничитель | 3 |
| 38 | 4040928 | Ограничитель | 1 |
| 38 | 4099241 | Ограничитель | 1 |
| 39 | 9707705 | Ограничитель | 1 |
| 40 | 4084011 | Проставка | 2 |
| 41 | 4040930 | Шайба | 2 |
| 42 | 4074002 | Пластина | 4 |
| 43 | M111636 замена: M121640 | Болт | 24 |
| 43 | M111636 | Болт | 30 |
| 43 | M121640 | Болт | 24 |
| 44 | M111228 замена: M121232 | Болт | 3 |
| 44 | M121232 | Болт | 3 |
| 45 | A590916 | Пружинная шайба | 24 |
| 45 | A590916 | Пружинная шайба | 30 |
| 46 | A590912 | Пружинная шайба | 3 |
| 47 | 4040826 | Шайба | 3 |
| 48 | 4085534 | Шайба | 1 |
| 49 | M112040 | Болт | 3 |
| 50 | A590920 | Пружинная шайба | 3 |
| 50 | A590920 | Пружинная шайба | 11 |
| 51 | 4085480 | Пластина | 4 |
| 52 | 4056885 | Пластина | 8 |
| 53 | 4085481 | Пластина | 4 |
| 54 | 4083457 | Проставка | 4 |
| 55 | J75481 | Штуцер | 4 |
| 56 | 4087732 | Уплотнительное кольцо | 2 |
| 57 | 214771 | Головка фонарь | 1 |
| 58 | 8014525 | Защитный кожух | 1 |
| 59 | M111016 | Болт | 2 |
| 60 | A590910 | Пружинная шайба | 2 |
| 61 | 4055311 | Ленточный зажим | 5 |
| 62 | 4055312 | Ленточный зажим | 3 |
| 63 | 4091936 | Провод | 1 |
| 64 | 4117700 | Ограничитель | 2 |
| 65 | M122050 | Болт | 8 |
| 66 | 4085810 замена: 4124549 | Ограничитель | 2 |
| 66 | 4085810 замена: M121640 | Ограничитель | 2 |
| 66 | 4124549 | Ограничитель | 2 |
| 67 | 4040930 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
