Ковш (2.4)(нижний думпинг)<погрузчик> — HITACHI UH171

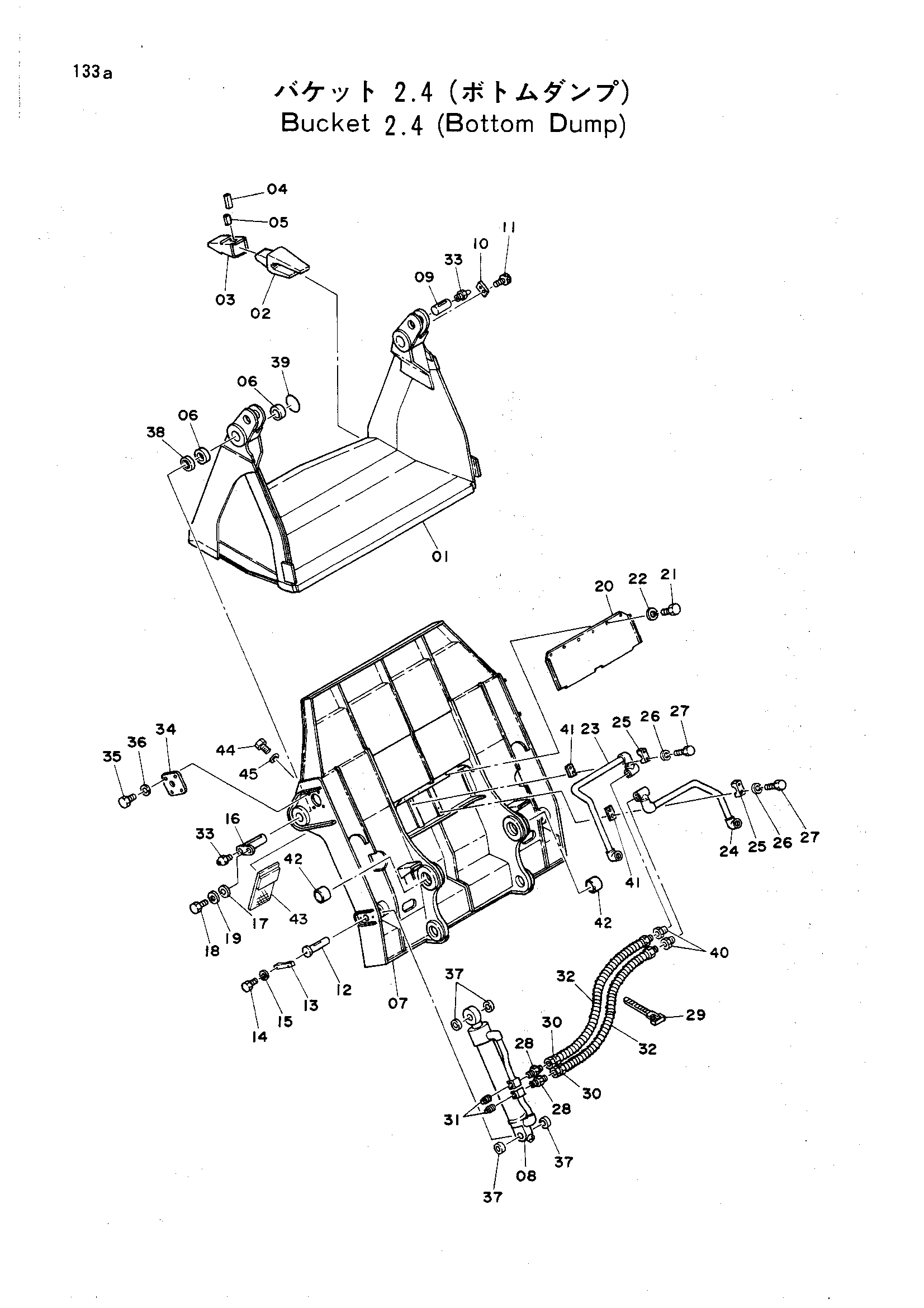

Заводская схема «Ковш (2.4)(нижний думпинг)<погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9026307	Ковш в сборе	0
01	6003015	Ковш	1
02	968488	Адаптер	6
03	4070776	Наконечник	6
04	968489	Палец	6
05	968490	Резиновая прокладка	6
06	4070785	Втулка	4
07	6003013	Ковш	1
08	3013791 замена: 3024187	Гидроцилиндр. разгрузка	2
08	3024187	Гидроцилиндр разгрузка	2
09	4070788	Палец	2
10	4063340	Стопорная пластина	2
11	M351628	Болт	4
12	4070790	Палец	2
13	4070789	Пластина	2
14	M111228	Болт	4
15	A590912	Пружинная шайба	4
16	9706436	Палец	2
17	4070777	Пластина	2
18	M111632	Болт	2
19	A590916	Пружинная шайба	2
20	8013184	Крышка	1
20	8014954	Крышка	1
21	M111028	Болт	12
22	A590910	Пружинная шайба	12
23	8013185	Трубка	1
24	8013186	Трубка	1
25	4070778	Хомут	4
26	A590912	Пружинная шайба	8
27	M111250	Болт	8
27	M111256	Болт	8
28	94-1303	Адаптер	4
29	4055311	Ленточный зажим	2
30	4085503	Шланг	4
31	94-2024	Пробка	4
32	4053606	Защита шланга	4
33	J75481	Штуцер	4
34	4070774	Пластина	2
35	M111225	Болт	8
36	A590912	Пружинная шайба	8
37	4071198	Пылезащитное уплотнение	8
38	4071199	Пылезащитное уплотнение	2
39	4085292	Уплотнительное кольцо	2
40	4089893	Адаптер	4
41	4092594	Пластина	2
42	4110519	Втулка	2
43	9715022	Крышка	2
44	M111645	Болт	4
45	A590916	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
