Гидроцилиндр ковша — HITACHI UH171

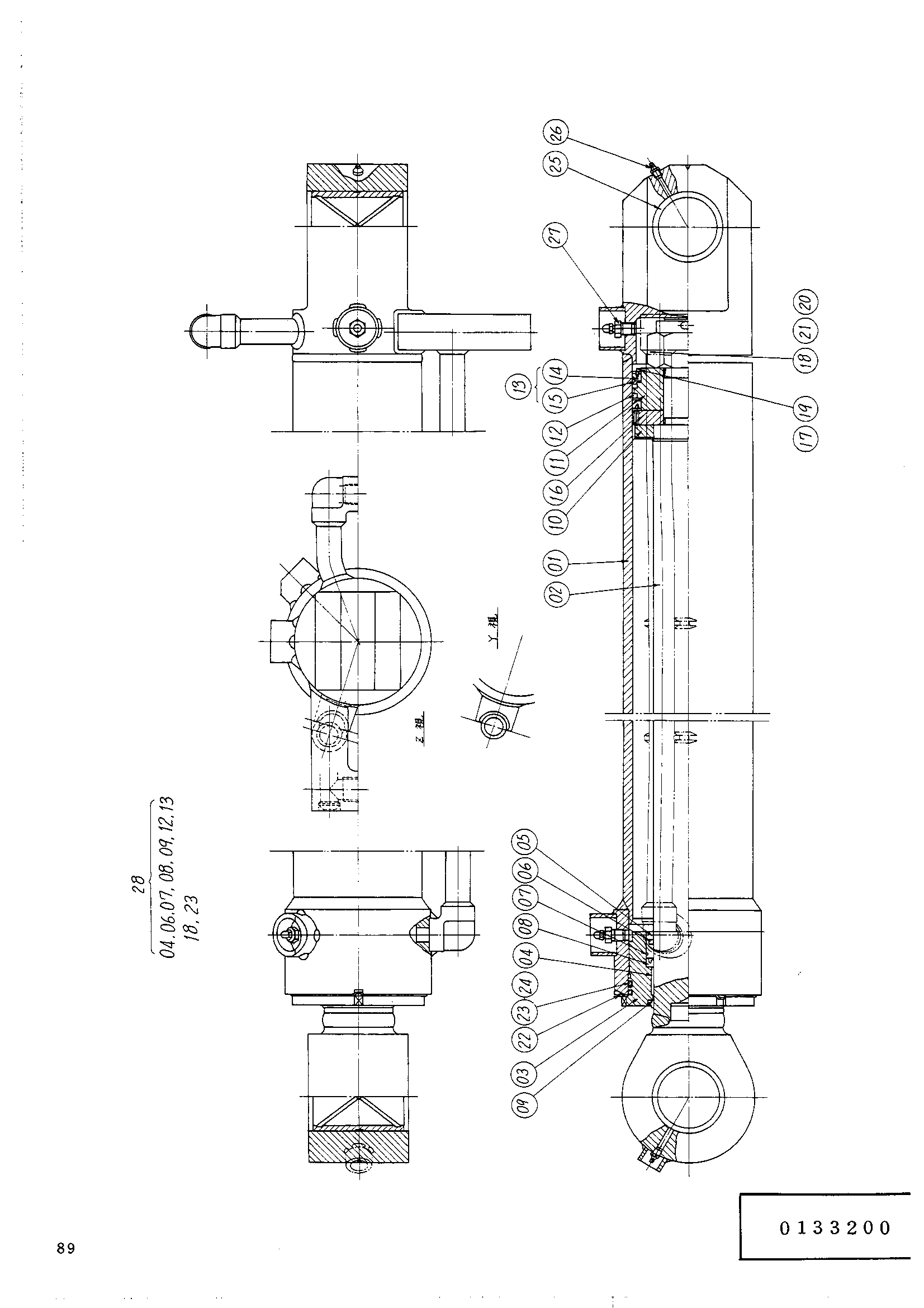

Заводская схема «Гидроцилиндр ковша» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4092095 | Гидроцилиндр ковш | 1 | |
| 01 | 0133201 | Трубка гидроцилиндр | 1 |
| 02 | 0133202 | Шток поршня | 1 |
| 03 | 0127503 | Головка гидроцилиндр | 1 |
| 04 | 4034636 | Втулка | 1 |
| 05 | 0127504 | Держатель | 1 |
| 06 | 0127205 | Уплотнительное кольцо | 1 |
| 07 | 0133203 | Уплотнительное кольцо | 1 |
| 08 | 0127207 | U-образная манжета | 1 |
| 09 | 0127208 | Грязесъёмное кольцо | 1 |
| 10 | 0127506 | Проставка | 1 |
| 11 | 0127507 | Поршень | 1 |
| 12 | 997344 | Поршневое кольцо | 2 |
| 13 | 0127210 | U-образная манжета | 2 |
| 14 | 966212 | U-образная манжета | 1 |
| 15 | 966256 | Хеел нейлоновый | 1 |
| 16 | 0127211 | Держатель | 1 |
| 17 | 997347 | Держатель | 1 |
| 18 | 4510807 | Ограничитель | 1 |
| 19 | 0127213 | Регулировочная шайба | 1 |
| 20 | 0127214 | Корончатая гайка | 1 |
| 21 | 4039650 | Шплинт | 1 |
| 22 | 0127215 | Стопорная шайба | 1 |
| 23 | 0127216 | Уплотнительное кольцо | 2 |
| 24 | 4034646 | Опорное кольцо | 1 |
| 25 | 0127418 | Втулка | 2 |
| 26 | 4009445 | Штуцер | 2 |
| 27 | 4059391 | Воздушный клапан | 2 |
| 28 | 4095027 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
