Поддерживающий каток — HITACHI UH171

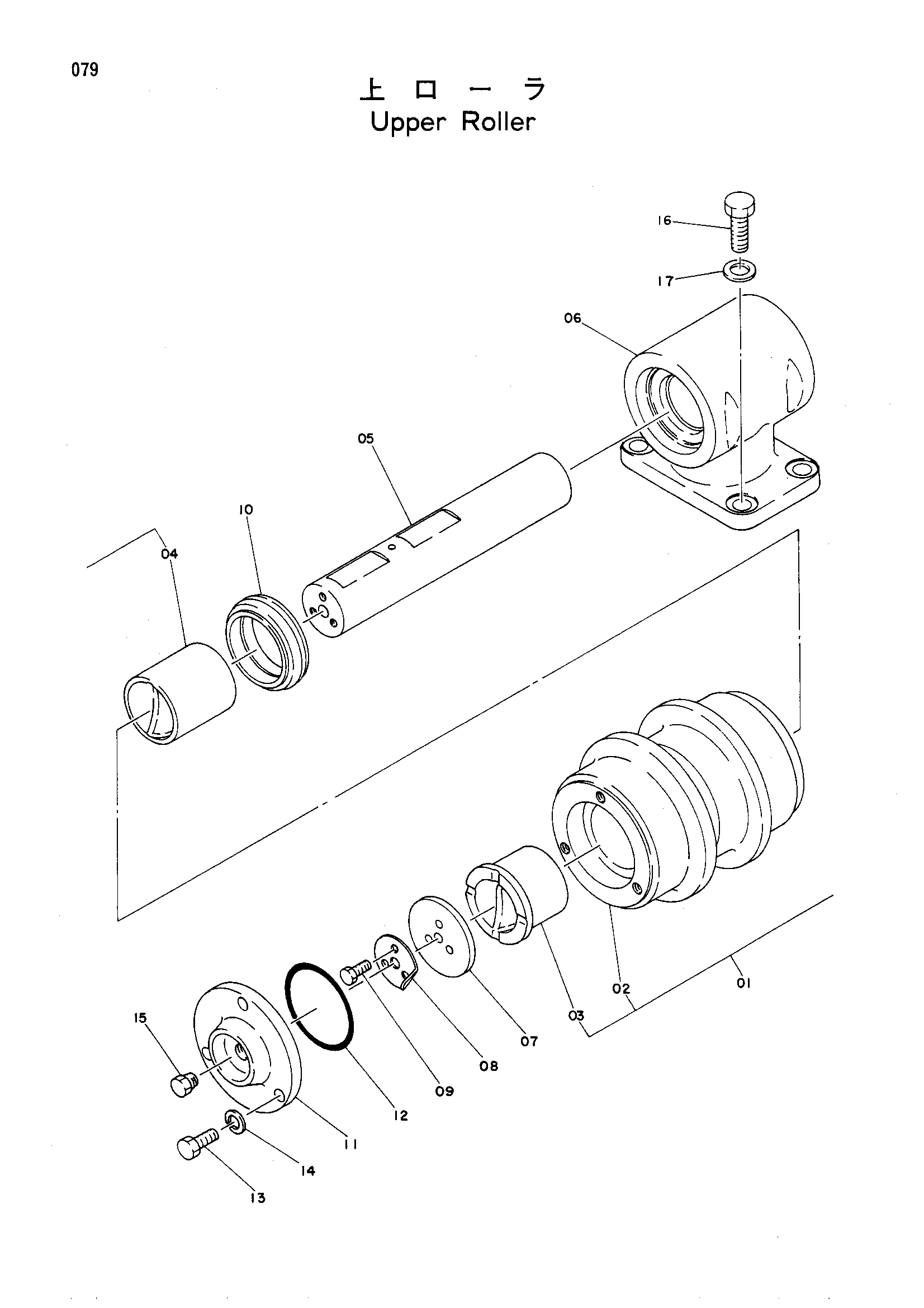

Заводская схема «Поддерживающий каток» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9020600 | Каток верхний | 4 | |
| 01 | 9024286 | Ролик | 1 |
| 02 | 9020602 | Ролик | 1 |
| 03 | 4068492 | Втулка | 1 |
| 04 | 4068493 | Втулка | 1 |
| 05 | 3010638 замена: 3025036 | Мост | 1 |
| 05 | 3025036 | Мост | 1 |
| 06 | 2007485 | Кронштейн | 1 |
| 07 | 4068494 | Шайба | 1 |
| 08 | 4068495 | Стопорная пластина | 1 |
| 09 | M111020 | Болт | 3 |
| 10 | 4060225 | Комплект уплотнений | 1 |
| 10 | 4065201 замена: 4060225 | Комплект уплотнений | 1 |
| 11 | 3010637 | Крышка | 1 |
| 12 | A810085 | Уплотнительное кольцо | 1 |
| 13 | M111232 | Болт | 3 |
| 14 | A590912 | Пружинная шайба | 3 |
| 15 | 447483 | Пробка | 1 |
| 16 | M121645 | Болт | 4 |
| 17 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
