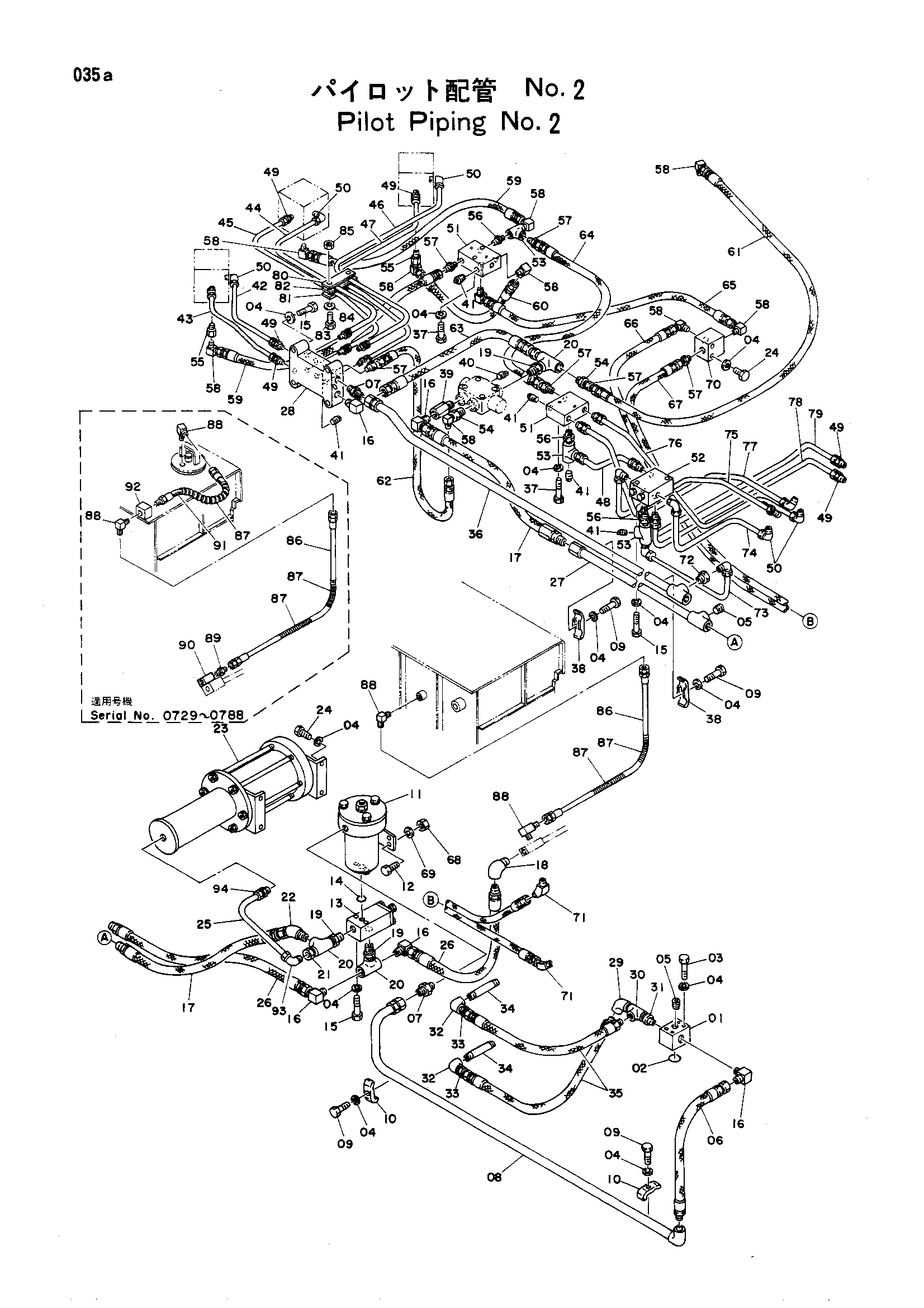

Пилотные гидролинии (NO.2) — HITACHI UH171

Заводская схема «Пилотные гидролинии (NO.2)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3007842	Блок	1
02	A811030	Уплотнительное кольцо	1
03	19H1733	Болт	4
04	A590910	Пружинная шайба	26
05	94-2012	Пробка	2
06	4085502	Шланг	1
07	94-1303	Адаптер	3
08	8013205	Трубка	1
09	M111040	Болт	4
10	4053594	Хомут трубки	2
11	9016150	Масляный фильтр	1
12	M111228	Болт	2
13	9402995	Клапан релифе	1
14	954493	Уплотнительное кольцо	1
15	M111063	Болт	8
16	94-1403	Угловой штуцер	5
17	4054351	Шланг	2
18	94-0632	Угловой штуцер: S	1
19	94-1703	Адаптер	3
20	94-0662	Тройник	3
21	94-1602	Переходник	1
22	94-1503	Угловой штуцер	1
23	9031064	Гидроаккумулятор	1
23	9402512 замена: 9031064	Гидроаккумулятор	1
24	M111020	Болт	6
25	4152513	Трубка	1
25	9021488 замена: 4130173	Трубка	1
25	9021488 замена: 4130179	Трубка	1
25	9021488 замена: 4152513	Трубка	1
26	4054362	Шланг	2
27	9708747	Трубка	1
28	4514557	Коллектор	1
29	94-0631	Угловой штуцер	1
30	94-0661	Тройник	1
31	94-1702	Адаптер	1
32	94-0616	Угловой штуцер	2
33	94-1302	Адаптер	2
34	4071515	Адаптер	2
35	4062752	Шланг	2
36	9706484	Трубка	1
37	M111056	Болт	4
38	4053593	Хомут трубки	2
39	4038215	Адаптер	1
40	94-2024	Пробка	1
41	94-2022	Пробка	7
42	4076575 замена: 4130169	Трубка	1
42	4076575 замена: 4130175	Трубка	1
42	4076575 замена: 4148376	Трубка	1
42	4148376	Трубка	1
43	4076576 замена: 4130169	Трубка	1
43	4076576 замена: 4148377	Трубка	1
43	4148377	Трубка	1
44	4076577 замена: 4130169	Трубка	1
44	4076577 замена: 4130175	Трубка	1
44	4076577 замена: 4148378	Трубка	1
44	4148378	Трубка	1
45	4076578 замена: 4130169	Трубка	1
45	4076578 замена: 4148379	Трубка	1
45	4148379	Трубка	1
46	4076579 замена: 4130169	Трубка	1
46	4076579 замена: 4130175	Трубка	1
46	4076579 замена: 4148380	Трубка	1
46	4148380	Трубка	1
47	4076580 замена: 4130169	Трубка	1
47	4076580 замена: 4148381	Трубка	1
47	4148381	Трубка	1
48	4085400 замена: 4130169	Трубка	1
48	4085400 замена: 4151948	Трубка	1
48	4151948	Трубка	1
49	4130169	Штуцер трубки	17
49	4507113	Штуцер трубки	17
50	4130175	Штуцер трубки	11
50	4507112	Штуцер трубки	11
51	4054396	Челночный клапан	2
52	9403369	Клапан	1
53	94-0660	Тройник	3
54	94-1608	Переходник	2
55	4015427	Адаптер	2
56	94-1701	Адаптер	3
57	94-1301	Адаптер	6
58	94-1401	Угловой штуцер	10
59	4512113	Шланг	2
60	4021260	Шланг	1
61	4033014	Шланг	1
62	4058740	Шланг	1
63	4067520	Шланг	1
64	4509868	Шланг	1
65	4043584	Шланг	1
66	4032705	Шланг	1
67	4032706	Шланг	1
68	M501210	Гайка	2
69	A590912	Пружинная шайба	2
70	4085404	Блок	1
71	94-1501	Угловой штуцер	2
72	94-1601	Переходник	1
73	4085393 замена: 4130175	Трубка	1
73	4085393 замена: 4151958	Трубка	1
73	4151958	Трубка	1
74	4085394 замена: 4130175	Трубка	1
74	4085394 замена: 4151959	Трубка	1
74	4151959	Трубка	1
75	4085395 замена: 4130175	Трубка	1
75	4085395 замена: 4151960	Трубка	1
75	4151960	Трубка	1
76	4085396 замена: 4130169	Трубка	1
76	4085396 замена: 4130175	Трубка	1
76	4085396 замена: 4151961	Трубка	1
76	4151961	Трубка	1
77	4085397 замена: 4130169	Трубка	1
77	4085397 замена: 4130175	Трубка	1
77	4085397 замена: 4151962	Трубка	1
77	4151962	Трубка	1
78	4085398 замена: 4130169	Трубка	1
78	4085398 замена: 4151946	Трубка	1
78	4151946	Трубка	1
79	4085399 замена: 4130169	Трубка	1
79	4085399 замена: 4151947	Трубка	1
79	4151947	Трубка	1
80	4101582	Хомут	1
81	4101583	Хомут	1
82	4103338	Пластина	1
83	M200650	Болт	2
84	A590906	Пружинная шайба	2
85	M500605	Гайка	2
86	4073151	Шланг	1
87	4044420	Защитный кожух	2
87	4044420	Защитный кожух	3
88	94-1404	Угловой штуцер	2
89	94-1304	Адаптер	1
90	4104080	Блок	1
91	4104105	Шланг	1
92	4085404	Блок	1
93	4071091	Штуцер трубки	1
93	4130179	Штуцер трубки	1
94	4071090	Штуцер трубки	1
94	4130173	Штуцер трубки	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
