Каталог запчастей HITACHI
Двигатель — HITACHI UH171

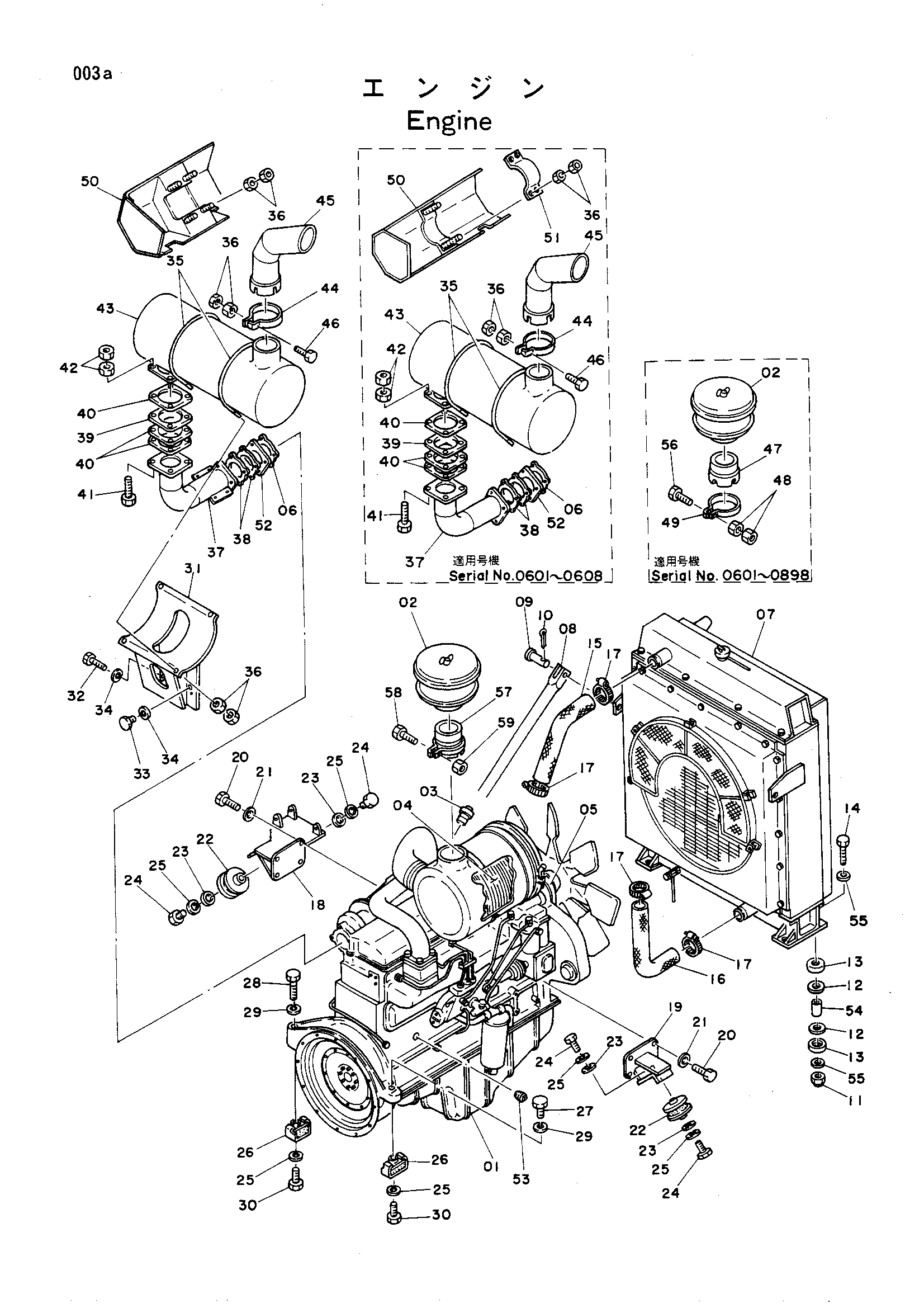

Заводская схема «Двигатель» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4070620 замена: 4109684 | Двигатель | 1 |
| 01 | 4109684 | Двигатель | 1 |
| 02 | D911357 | Преклеанер | 1 |
| 03 | 989335 | Индикатор | 1 |
| 04 | 4515089 | Элемент | 1 |
| 05 | 4054596 | Ремень V | 1 |
| 06 | 4515087 | Прокладка | 1 |
| 07 | 4070119 | Радиатор | 1 |
| 08 | 9708528 | Стойка | 2 |
| 09 | 4083854 | Палец | 4 |
| 10 | A764025 | Шплинт | 4 |
| 11 | 4026892 | U-образная гайка | 4 |
| 12 | 4075750 | Резиновая прокладка | 8 |
| 13 | 4053316 | Ограничитель | 8 |
| 14 | M111690 | Болт | 4 |
| 15 | 4068083 | Шланг | 1 |
| 16 | 4071201 | Шланг | 1 |
| 17 | 4504491 | Хомут шланга | 4 |
| 18 | 7501436 | Кронштейн | 1 |
| 19 | 8026129 | Кронштейн | 1 |
| 19 | 8501880 замена: 8026129 | Кронштейн | 1 |
| 20 | M211436 | Болт | 8 |
| 21 | 4056190 | Шайба | 8 |
| 22 | 489716 | Резиновая прокладка | 2 |
| 23 | 489714 | Шайба | 4 |
| 24 | M111628 | Болт | 4 |
| 25 | A590916 | Пружинная шайба | 8 |
| 26 | 4083564 | Резиновая прокладка | 2 |
| 27 | 4071283 замена: M112280 | Болт | 1 |
| 27 | M112280 | Болт | 1 |
| 28 | 4071284 замена: M112203 | Болт | 1 |
| 28 | M112203 | Болт | 1 |
| 29 | A590922 | Пружинная шайба | 2 |
| 30 | M111640 | Болт | 4 |
| 31 | 7003991 | Кронштейн | 1 |
| 32 | M211056 | Болт | 2 |
| 33 | M211022 | Болт | 2 |
| 33 | M211028 | Болт | 2 |
| 34 | A590910 | Пружинная шайба | 4 |
| 35 | 4057073 | U-образный болт | 2 |
| 36 | M521008 | Гайка | 18 |
| 37 | 8013107 замена: 7008279 | Выпускная труба | 1 |
| 37 | 8013107 замена: 8016724 | Выпускная труба | 1 |
| 37 | 8016724 | Выпускная труба | 1 |
| 38 | 4515087 | Прокладка | 2 |
| 39 | 4038550 | Пластина | 1 |
| 40 | D41436 | Прокладка | 3 |
| 41 | M111256 | Болт | 4 |
| 42 | M521210 | Гайка | 8 |
| 43 | 4071070 | Глушитель | 1 |
| 44 | 4034264 | Лента | 1 |
| 45 | 4059995 | Выпускная труба | 1 |
| 46 | M111050 | Болт | 1 |
| 47 | 8006201 замена: 4097650 | Трубка | 1 |
| 48 | M501008 замена: 4097650 | Гайка | 2 |
| 49 | 4029245 | Хомут | 1 |
| 50 | 7006010 замена: 7008279 | Защитный кожух | 1 |
| 50 | 7006010 замена: 8016724 | Защитный кожух | 1 |
| 50 | 7008279 | Защитный кожух | 1 |
| 51 | 4077193 | Хомут | 1 |
| 52 | 4085003 | Пластина | 1 |
| 53 | 94-2022 | Пробка | 1 |
| 54 | 4035864 | Проставка | 4 |
| 55 | A590116 | Шайба | 8 |
| 56 | M111045 | Болт | 1 |
| 56 | M111050 замена: M111045 | Болт | 1 |
| 57 | 4097650 | Екстентион | 1 |
| 58 | M211040 | Болт | 1 |
| 59 | M581008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
