Наклон гидроцилиндр <погрузчик> — HITACHI UH171

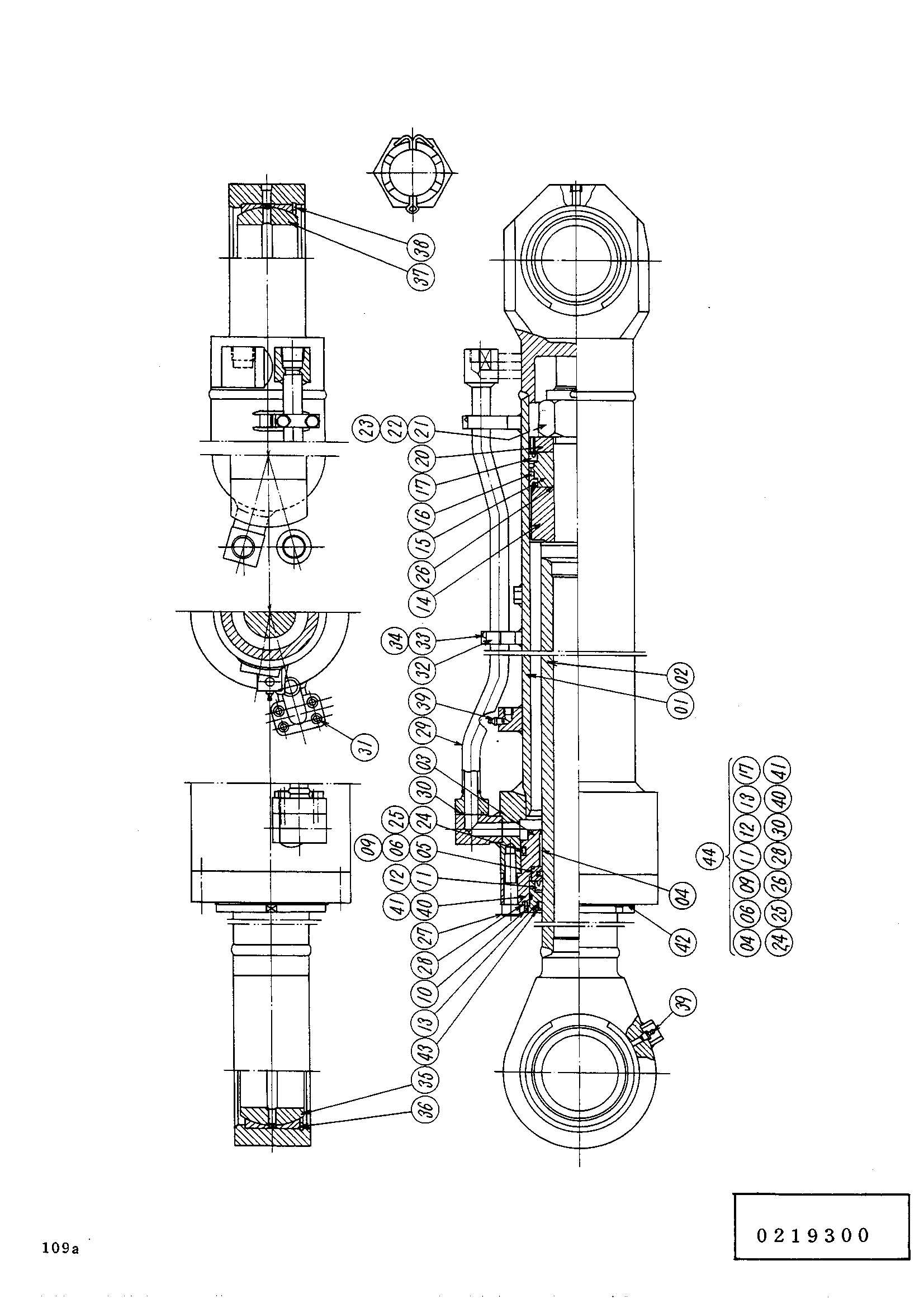

Заводская схема «Наклон гидроцилиндр <погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3024186 замена: 3025214 | Гидроцилиндр наклон | 1 | |
| 01 | 3016101 замена: 0213001 | Трубка гидроцилиндр | 1 |
| 01 | 3016101 замена: 0213002 | Трубка гидроцилиндр | 1 |
| 01 | 3016101 замена: 0213003 | Трубка гидроцилиндр | 1 |
| 01 | 3016101 замена: 0213004 | Трубка гидроцилиндр | 1 |
| 01 | 3016101 замена: 0213005 | Трубка гидроцилиндр | 1 |
| 01 | 3016101 замена: 4070049 | Трубка гидроцилиндр | 1 |
| 01 | 3016101 замена: 4104452 | Трубка гидроцилиндр | 1 |
| 01 | 3016101 замена: 4104453 | Трубка гидроцилиндр | 1 |
| 01 | 3016101 замена: 4104498 | Трубка гидроцилиндр | 1 |
| 01 | 3016101 замена: 4105424 | Трубка гидроцилиндр | 1 |
| 02 | 3016100 | Шток поршня | 1 |
| 03 | 0219301 | Головка гидроцилиндр | 1 |
| 04 | 4505059 | Втулка | 1 |
| 05 | 0166004 | Держатель | 1 |
| 06 | 0165702 | Кольцо | 1 |
| 09 | A811135 | Уплотнительное кольцо | 1 |
| 10 | 0166006 | Держатель | 1 |
| 11 | 4069701 | U-образная манжета | 1 |
| 12 | 4094816 | Опорное кольцо | 1 |
| 13 | 4094812 | Грязесъёмное кольцо | 1 |
| 14 | 0219302 | Проставка | 1 |
| 15 | 4094859 | Поршень | 1 |
| 16 | 4009436 | Поршневое кольцо | 2 |
| 17 | 0219303 | U-образная манжета | 2 |
| 18 | 0219304 | U-образная манжета | 1 |
| 19 | 4009437 | Хеел нейлоновый | 1 |
| 20 | 0146311 | Держатель | 1 |
| 21 | 4099009 | Регулировочная шайба | 1 |
| 22 | 4039645 | Гайка кассле | 1 |
| 23 | 4039650 | Шплинт | 1 |
| 24 | 4039659 | Уплотнительное кольцо | 1 |
| 25 | 4039660 | Опорное кольцо | 1 |
| 26 | 0133506 | Уплотнительное кольцо | 1 |
| 27 | 0219305 | Болт с внутренним шестигранником | 12 |
| 28 | 0166010 | Уплотнительное кольцо | 1 |
| 29 | 3016099 | Трубка | 1 |
| 30 | 4506430 | Уплотнительное кольцо | 1 |
| 31 | 0133507 | Болт с внутренним шестигранником | 4 |
| 32 | 4094849 | Хомут трубки | 2 |
| 33 | 0133508 | Болт | 4 |
| 34 | 4094851 | Стопорная шайба | 2 |
| 35 | 4094853 | Подшипник SPH. | 1 |
| 36 | 4094850 | Стопорное кольцо | 1 |
| 37 | 4055868 | Подшипник SPH. | 1 |
| 38 | 4061797 | Стопорное кольцо | 1 |
| 39 | 4009445 | Штуцер | 2 |
| 40 | 4087852 | Уплотнительное кольцо | 1 |
| 41 | 0166009 | Опорное кольцо | 1 |
| 42 | 0166011 | Стопорная шайба | 1 |
| 43 | 0133103 | Стопорное кольцо | 1 |
| 44 | 4153240 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
