Гидромотор поворота — HITACHI UH171

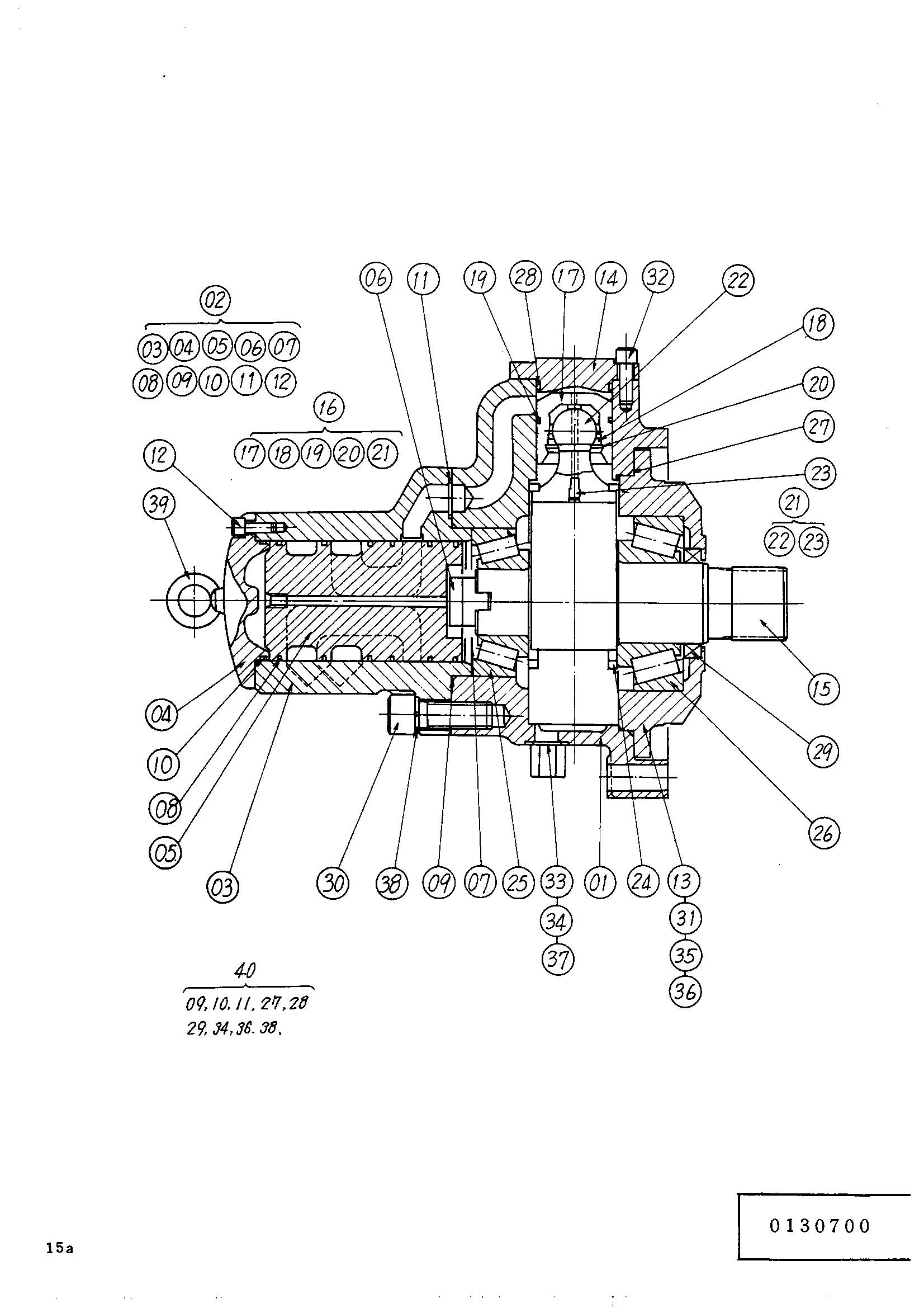

Заводская схема «Гидромотор поворота» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4071355 замена: 4114087 | Гидромотор плунжер | 2 | |
| 01 | 4068036 замена: 0164601 | Корпус | 1 |
| 01 | 4068036 замена: 0164602 | Корпус | 5 |
| 01 | 4068036 замена: 0164603 | Корпус | 5 |
| 01 | 4068036 замена: A811050 | Корпус | 5 |
| 02 | 0130701 | Клапан | 1 |
| 04 | 4068040 | Крышка | 1 |
| 07 | 4068052 | Регулировочная шайба | 1 |
| 08 | 4068047 | Поршневое кольцо | 12 |
| 09 | A811110 | Уплотнительное кольцо | 1 |
| 10 | A811085 | Уплотнительное кольцо | 1 |
| 11 | A811025 | Уплотнительное кольцо | 5 |
| 12 | M340820 | Болт | 5 |
| 13 | 4068032 | Крышка передний | 1 |
| 14 | 4068041 | Крышка | 5 |
| 15 | 4068034 | Вал | 1 |
| 16 | 0130702 | Поршень | 5 |
| 17 | 4068033 | Поршень | 1 |
| 18 | 4068038 | Кольцо | 1 |
| 19 | 4068050 | Поршневое кольцо | 2 |
| 20 | 4068046 | Стопорное кольцо | 1 |
| 21 | 0130703 | Шток коннектинг | 1 |
| 22 | 4068039 | Шток коннектинг | 1 |
| 23 | 4068035 | Дроссель | 1 |
| 24 | 4068037 | Направляющая | 2 |
| 25 | 4068048 | Подшипник каток | 1 |
| 26 | 4068051 | Подшипник каток | 1 |
| 27 | 4068053 | Уплотнительное кольцо | 1 |
| 28 | A811050 | Уплотнительное кольцо | 5 |
| 29 | 4068042 | Масляное уплотнение | 1 |
| 30 | 4068058 | Болт | 5 |
| 31 | 4068055 | Болт | 10 |
| 32 | 4068055 | Болт | 50 |
| 33 | 4068059 | Разъём | 1 |
| 34 | 4068060 | Уплотнение шайба | 3 |
| 35 | 4068061 | Установочный винт | 2 |
| 36 | 4068063 | Пружинная шайба | 10 |
| 37 | 4068062 | Пробка | 2 |
| 38 | 4068064 | Пружинная шайба | 5 |
| 39 | 0130704 | Болт проушина | 1 |
| 40 | 4125138 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
