Наклон гидроцилиндр <погрузчик> — HITACHI UH171

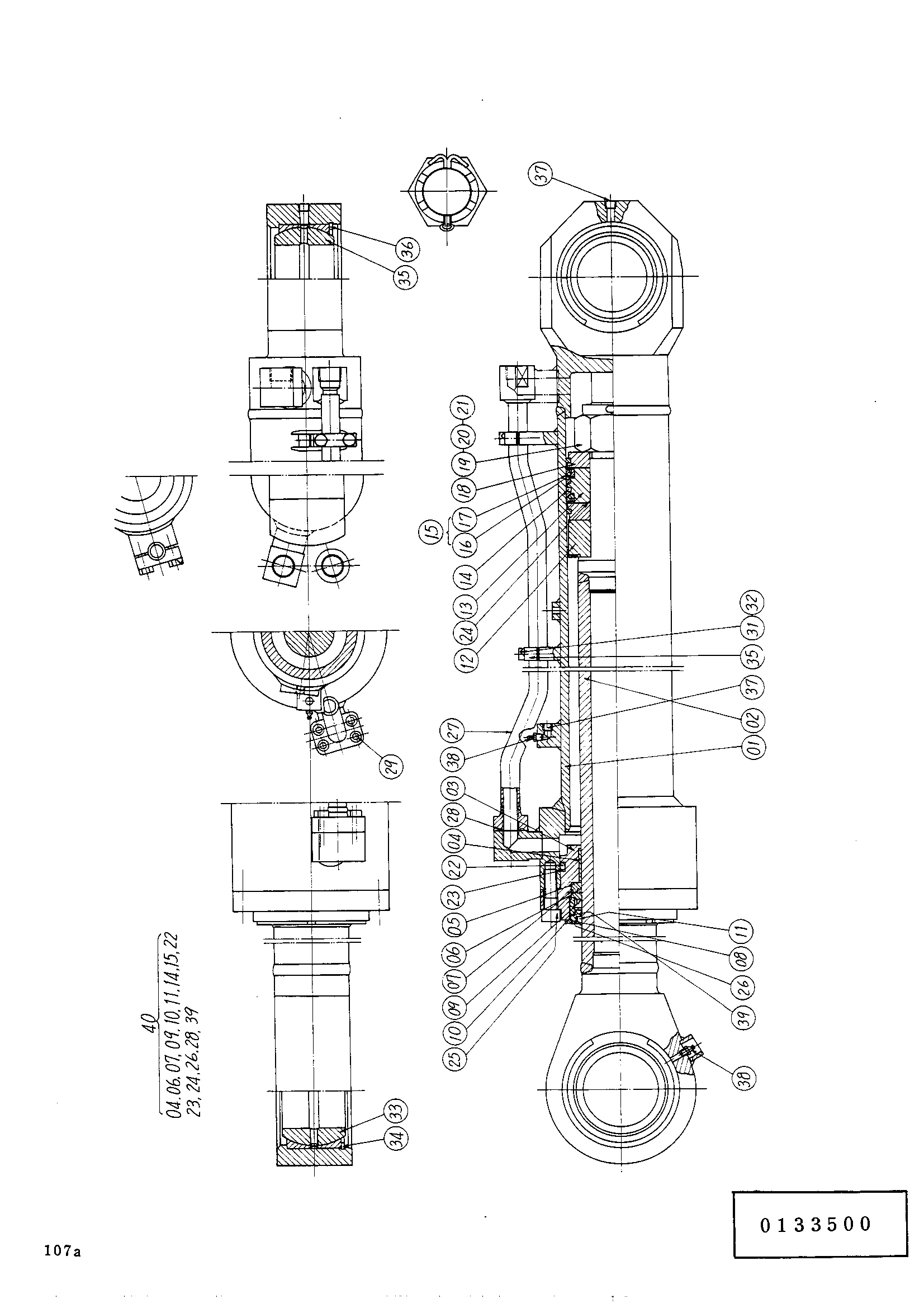

Заводская схема «Наклон гидроцилиндр <погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3013790 замена: 3024186 | Гидроцилиндр наклон | 2 | |
| 01 | 3016101 | Трубка гидроцилиндр | 1 |
| 02 | 3016100 | Шток поршня | 1 |
| 03 | 4094858 замена: 0133103 | Головка гидроцилиндр | 1 |
| 03 | 4094858 замена: 0165702 | Головка гидроцилиндр | 1 |
| 03 | 4094858 замена: 0166004 | Головка гидроцилиндр | 1 |
| 03 | 4094858 замена: 0166006 | Головка гидроцилиндр | 1 |
| 03 | 4094858 замена: 0166009 | Головка гидроцилиндр | 1 |
| 03 | 4094858 замена: 0166010 | Головка гидроцилиндр | 1 |
| 03 | 4094858 замена: 0166011 | Головка гидроцилиндр | 1 |
| 03 | 4094858 замена: 0219301 | Головка гидроцилиндр | 1 |
| 03 | 4094858 замена: 0219305 | Головка гидроцилиндр | 1 |
| 03 | 4094858 замена: 4087852 | Головка гидроцилиндр | 1 |
| 04 | 4505059 | Втулка | 1 |
| 05 | 4094860 | Держатель | 1 |
| 06 | 4094814 замена: 4115107 | Уплотнительное кольцо | 1 |
| 06 | 4115107 | Уплотнительное кольцо | 1 |
| 07 | A811135 | Уплотнительное кольцо | 1 |
| 08 | 4094856 | Держатель | 1 |
| 09 | 4069701 | Пакинг у-ринг | 1 |
| 10 | 4094816 | Опорное кольцо | 1 |
| 11 | 4094812 | Грязесъёмное кольцо | 1 |
| 12 | 4094855 замена: 0146311 | Проставка | 1 |
| 12 | 4094855 замена: 0219302 | Проставка | 1 |
| 12 | 4094855 замена: 0219303 | Проставка | 1 |
| 13 | 4094859 | Поршень | 1 |
| 14 | 4009436 | Поршневое кольцо | 4 |
| 15 | 0133505 | Пакинг у-ринг | 2 |
| 16 | 4009438 | Пакинг у-ринг | 1 |
| 17 | 4009437 | Хеел нейлоновый | 1 |
| 18 | 4094861 | Держатель | 2 |
| 19 | 4099009 | Регулировочная шайба | 1 |
| 20 | 4039645 | Гайка кассле | 1 |
| 21 | 4039650 | Шплинт | 1 |
| 22 | 4039659 | Уплотнительное кольцо | 1 |
| 23 | 4039660 | Опорное кольцо | 1 |
| 24 | 0133506 | Уплотнительное кольцо | 1 |
| 25 | 4094854 | Болт с внутренним шестигранником | 12 |
| 26 | 4094857 | Уплотнительное кольцо | 1 |
| 27 | 3016099 | Трубка | 1 |
| 28 | 4506430 | Уплотнительное кольцо | 1 |
| 29 | 0133507 | Болт с внутренним шестигранником | 4 |
| 30 | 4094849 | Хомут трубки | 2 |
| 31 | 0133508 | Болт | 4 |
| 32 | 4094851 | Стопорная шайба | 2 |
| 33 | 4094853 | Подшипник | 1 |
| 34 | 4094850 | Стопорное кольцо | 1 |
| 35 | 4055868 | Подшипник | 1 |
| 36 | 4061797 | Стопорное кольцо | 1 |
| 37 | 94-2011 | Пробка | 2 |
| 38 | 4009445 | Штуцер | 2 |
| 39 | A811140 | Уплотнительное кольцо | 1 |
| 40 | 4095028 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
