Ковш (2.2)(нижний думпинг) — HITACHI UH171

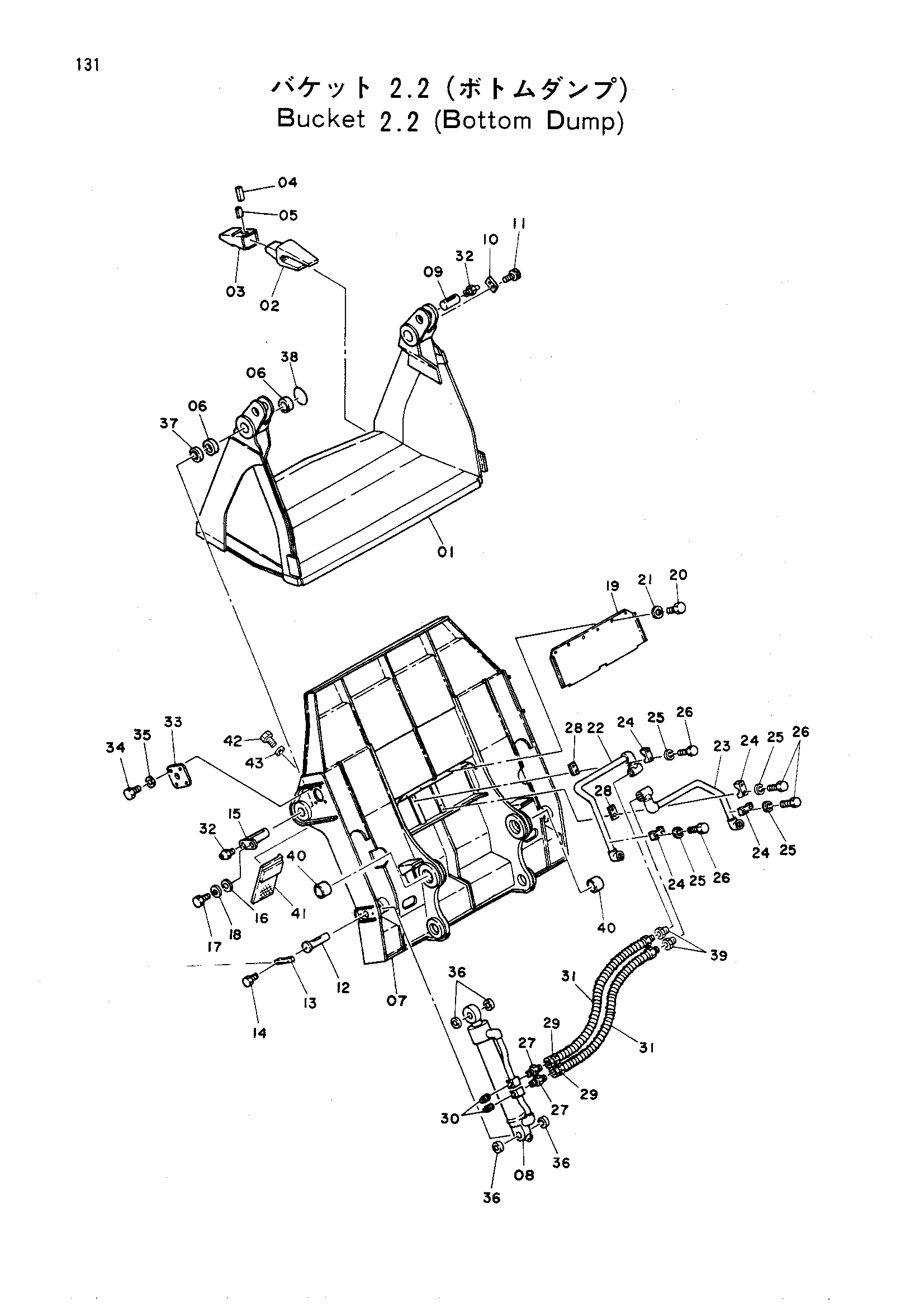

Заводская схема «Ковш (2.2)(нижний думпинг)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9030415 | Ковш в сборе | 0 | |
| 01 | 6003511 замена: 6006114 | Ковш | 1 |
| 01 | 6006114 | Ковш | 1 |
| 02 | 968488 | Адаптер | 6 |
| 03 | 4070776 | Наконечник | 6 |
| 04 | 968489 | Палец | 6 |
| 05 | 968490 | Резиновая прокладка | 6 |
| 06 | 4070785 | Втулка | 4 |
| 07 | 6003510 | Ковш | 1 |
| 08 | 3013791 замена: 3024187 | Гидроцилиндр. разгрузка | 2 |
| 08 | 3024187 | Гидроцилиндр разгрузка | 2 |
| 09 | 4070788 | Палец | 2 |
| 10 | 4063340 | Стопорная пластина | 2 |
| 11 | M351628 | Болт | 4 |
| 12 | 4070790 | Палец | 2 |
| 13 | 4095005 | Ограничитель | 2 |
| 14 | M351228 | Болт с внутренним шестигранником | 4 |
| 15 | 9706436 | Палец | 2 |
| 16 | 4070777 | Пластина | 2 |
| 17 | M111632 | Болт | 2 |
| 18 | A590916 | Пружинная шайба | 2 |
| 19 | 8014954 | Крышка | 1 |
| 20 | M111028 | Болт | 12 |
| 21 | A590910 | Пружинная шайба | 12 |
| 22 | 8013185 | Трубка | 1 |
| 23 | 8013186 | Трубка | 1 |
| 24 | 4070778 | Хомут | 4 |
| 25 | A590912 | Пружинная шайба | 8 |
| 26 | M111256 | Болт | 8 |
| 27 | 94-1303 | Адаптер | 4 |
| 28 | 4092594 | Пластина | 2 |
| 29 | 4071324 | Шланг | 4 |
| 30 | 94-2024 | Пробка | 4 |
| 31 | 4053607 | Защита шланга | 4 |
| 32 | J75481 | Штуцер | 4 |
| 33 | 4070774 | Пластина | 2 |
| 34 | M111225 | Болт | 8 |
| 35 | A590912 | Пружинная шайба | 8 |
| 36 | 4071198 | Пылезащитное уплотнение | 8 |
| 37 | 4071199 | Пылезащитное уплотнение | 2 |
| 38 | 4085292 | Уплотнительное кольцо | 2 |
| 39 | 4089893 | Адаптер | 4 |
| 40 | 4110519 | Втулка | 2 |
| 41 | 9715022 | Крышка | 2 |
| 42 | M111645 | Болт | 4 |
| 43 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
