Воздушный трубопроводы — HITACHI UH171

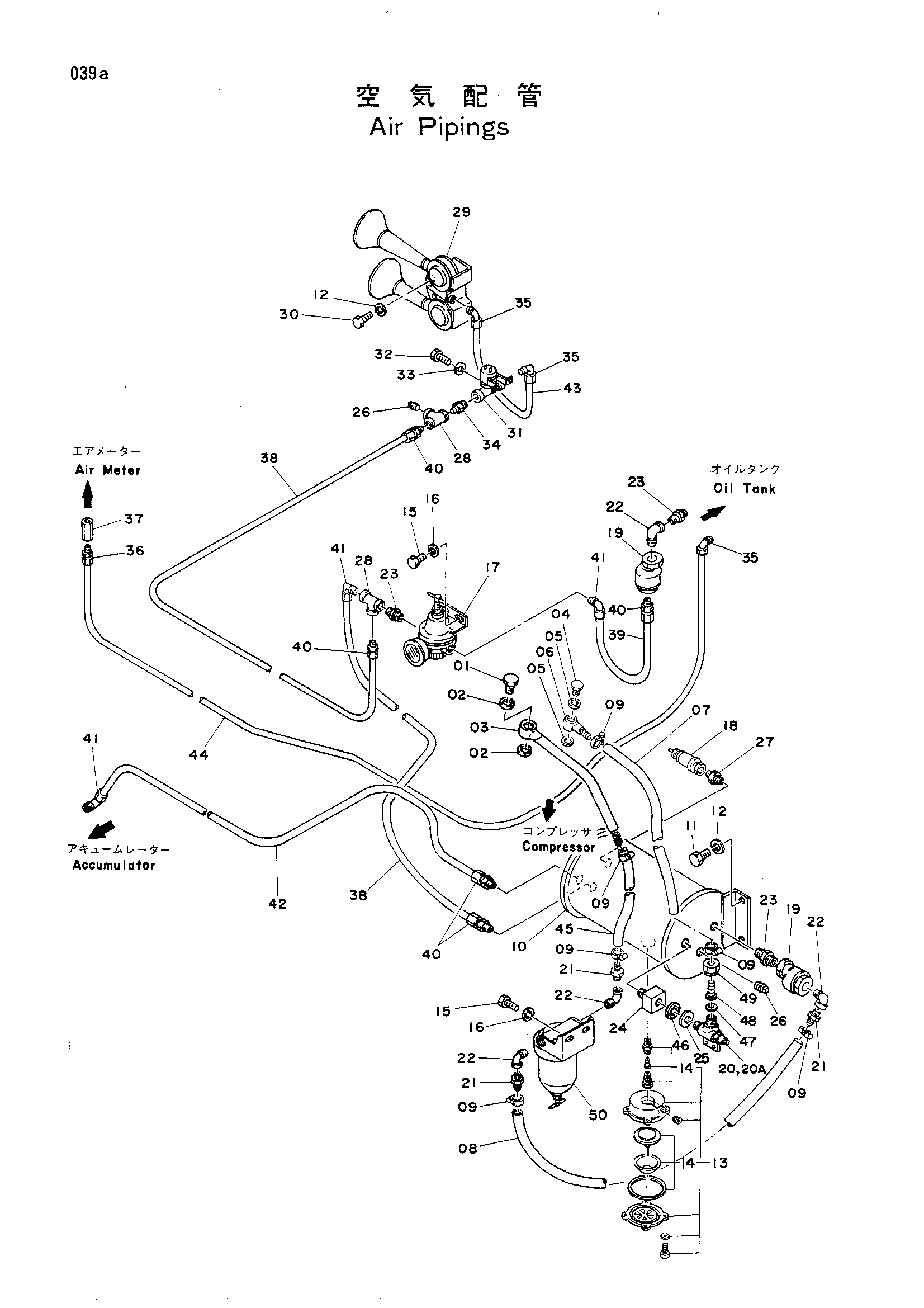

Заводская схема «Воздушный трубопроводы» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 996277 | Болт соединение | 1 |
| 02 | 984227 | Манжета | 2 |
| 03 | 8013313 | Соединение | 1 |
| 04 | 4512839 | Болт соединение | 1 |
| 05 | 996278 | Манжета | 2 |
| 06 | 4514461 | Соединение | 1 |
| 07 | 4081375 | Шланг | 1 |
| 08 | 4081223 | Шланг | 1 |
| 09 | 4514700 | Хомут шланга | 6 |
| 10 | 8501883 | Бак воздушный | 1 |
| 11 | M111022 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 6 |
| 13 | 969205 | Клапан дренажный | 1 |
| 14 | 4107670 | Комплект уплотнений | 1 |
| 15 | M200613 | Болт | 4 |
| 16 | A590906 | Пружинная шайба | 4 |
| 17 | 3022100 | Регулятор воздушный | 1 |
| 17 | 3500765 замена: 3022100 | Регулятор воздушный | 1 |
| 18 | 986952 | Клапан защитный | 1 |
| 19 | 986953 | Обратный клапан | 2 |
| 20 | 4092238 замена: 4125684 | Регулятор | 1 |
| 20 | 4125684 | Регулятор | 1 |
| 20 | 986963 замена: 4125684 | Регулятор | 1 |
| 20A | 4125693 | Фильтр | 1 |
| 21 | 49960 | Адаптер шланг | 3 |
| 22 | 94-0647 | Угловой штуцер | 4 |
| 23 | J70783 | Адаптер | 3 |
| 24 | 499820 | Адаптер | 1 |
| 25 | 4503857 | Регулировочная шайба | 1 |
| 26 | J75283 | Пробка масляный | 2 |
| 27 | J728382 | Переходник | 1 |
| 28 | J70483 | Тройник | 2 |
| 29 | 4114260 замена: 4135433 | Звуковой сигнал воздушный | 1 |
| 29 | 4135433 | Звуковой сигнал воздушный | 1 |
| 29 | 4508893 замена: 4114260 | Звуковой сигнал воздушный | 1 |
| 30 | M111016 | Болт | 2 |
| 31 | 4135434 | Клапан | 1 |
| 31 | 4508894 | Клапан магнит | 1 |
| 32 | M200814 | Болт | 2 |
| 33 | A590908 | Пружинная шайба | 2 |
| 34 | 94-1901 | Адаптер | 1 |
| 35 | 992312 | Штуцер трубка | 3 |
| 36 | 992313 | Штуцер трубка | 1 |
| 37 | J70082 | Разъём | 1 |
| 38 | 4511975 | Трубка | 2 |
| 39 | 499680 | Трубка | 1 |
| 40 | 969198 | Штуцер трубка | 5 |
| 41 | 4501785 | Штуцер трубка | 3 |
| 42 | 4081222 | Трубка | 1 |
| 43 | 4081220 | Трубка | 1 |
| 44 | 4081221 | Трубка | 1 |
| 45 | 4083038 | Шланг | 1 |
| 46 | 984219 | Уплотнительная шайба | 1 |
| 47 | 984225 | Манжета | 1 |
| 48 | 487027 | Втулка | 1 |
| 49 | 971303 | Гайка втулка | 1 |
| 50 | 4082701 замена: 4112536 | Фильтр воздушный | 1 |
| 50 | 4082701 замена: 4112536 | Фильтр воздушный | 1 |
| 50 | 4082701 замена: 4112536 | Фильтр воздушный | 1 |
| 50 | 4082701 замена: 4112536 | Фильтр воздушный | 1 |
| 50 | 4082701 замена: 4112536 | Фильтр воздушный | 1 |
| 50 | 4082701 замена: 4112536 | Фильтр воздушный | 1 |
| 50 | 4082701 замена: 4112536 | Фильтр воздушный | 1 |
| 50 | 4082701 замена: 4112536 | Фильтр воздушный | 1 |
| 50 | 4082701 замена: 4112536 | Фильтр воздушный | 1 |
| 50 | 4082701 замена: 4112536 | Фильтр воздушный | 1 |
| 50 | 4112536 | Фильтр воздушный | 1 |
| 50 | 4112536 | Фильтр воздушный | 1 |
| 50 | 4112536 | Фильтр воздушный | 1 |
| 50 | 4112536 | Фильтр воздушный | 1 |
| 50 | 4112536 | Фильтр воздушный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
