Гидролинии рабочего оборудования — HITACHI UH171

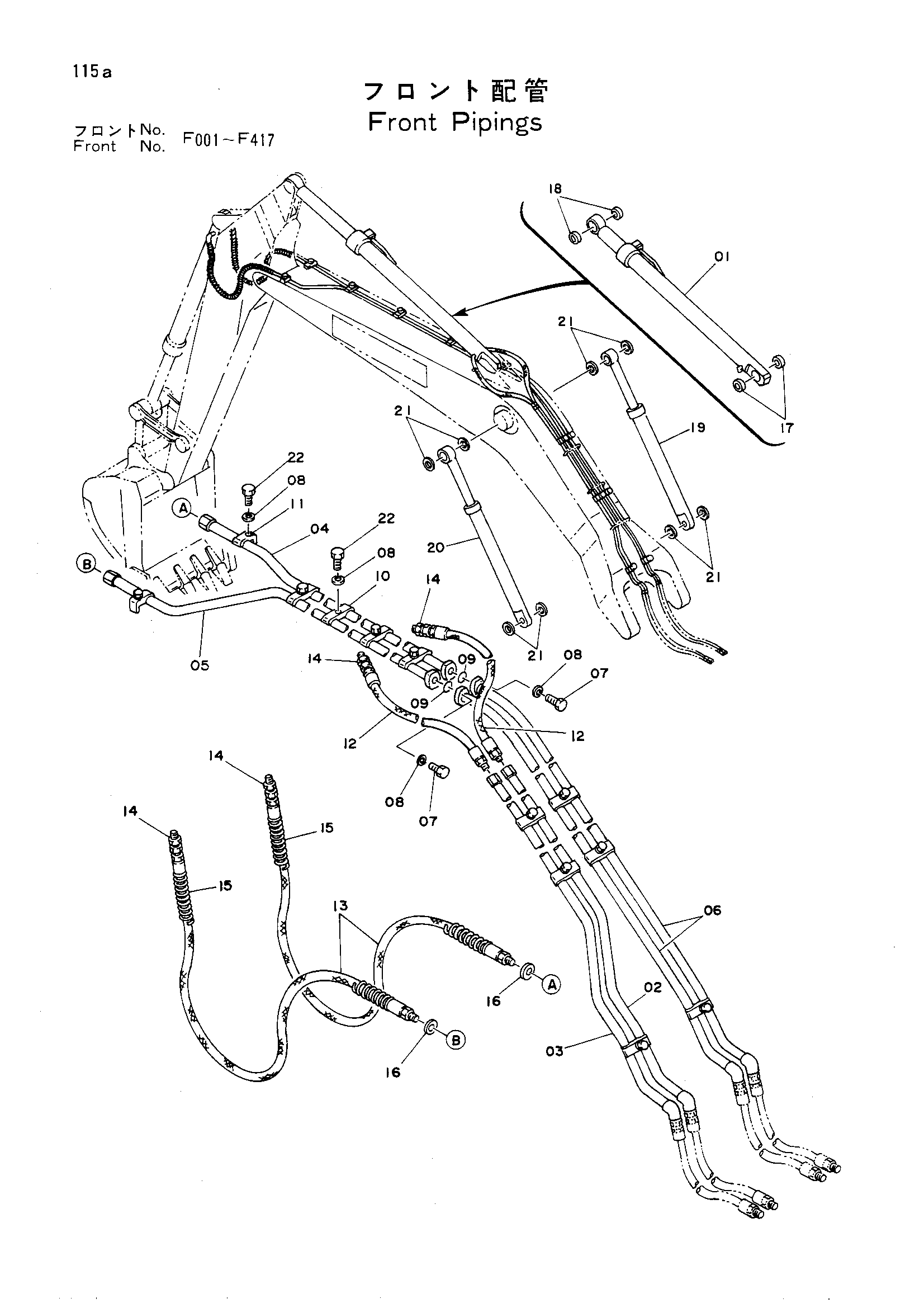

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3014041 замена: 3016132 | Гидроцилиндр рукояти | 1 |
| 01 | 3016132 замена: 3020665 | Гидроцилиндр рукояти | 1 |
| 01 | 3020665 | Гидроцилиндр рукояти | 1 |
| 02 | 8013243 замена: 8015109 | Трубка | 1 |
| 02 | 8015109 замена: 8019956 | Трубка | 1 |
| 02 | 8015109 замена: 8019957 | Трубка | 1 |
| 02 | 8015109 замена: A811040 | Трубка | 1 |
| 02 | 8015109 замена: M351240 | Трубка | 1 |
| 03 | 8013243 замена: 8015108 | Трубка | 1 |
| 03 | 8015108 замена: 8019956 | Трубка | 1 |
| 03 | 8015108 замена: 8019958 | Трубка | 1 |
| 03 | 8015108 замена: A811040 | Трубка | 1 |
| 03 | 8015108 замена: M351240 | Трубка | 1 |
| 04 | 8013245 | Трубка | 1 |
| 05 | 8013246 | Трубка | 1 |
| 06 | 8013244 | Трубка | 2 |
| 07 | M351240 | Болт с внутренним шестигранником | 8 |
| 08 | A590912 | Пружинная шайба | 20 |
| 09 | A811040 | Уплотнительное кольцо | 2 |
| 10 | 4053600 | Хомут | 10 |
| 11 | 4053598 | Хомут | 2 |
| 12 | 4071193 | Шланг | 2 |
| 13 | 4054383 | Шланг | 2 |
| 14 | 94-1305 | Адаптер | 4 |
| 15 | 4059073 | Защитный кожух | 2 |
| 16 | 4073052 | Шайба | 2 |
| 17 | 4074008 | Пылезащитное уплотнение | 2 |
| 18 | 4085479 | Пылезащитное уплотнение | 2 |
| 19 | 3013801 | Гидроцилиндр стрелы (правый) (спхерикал подшипник.) | 1 |
| 19 | 3013801 | Гидроцилиндр стрелы (правый) (спхерикал подшипник.) | 1 |
| 19 | 3013801 | Гидроцилиндр стрелы (правый) (спхерикал подшипник.) | 1 |
| 19 | 3013801 | Гидроцилиндр стрелы (правый) (спхерикал подшипник.) | 1 |
| 19 | 3014039 | Гидроцилиндр стрелы (правый) (плане подшипник.) | 1 |
| 19 | 3014039 | Гидроцилиндр стрелы (правый) (плане подшипник.) | 1 |
| 19 | 3014039 | Гидроцилиндр стрелы (правый) (плане подшипник.) | 1 |
| 19 | 3014039 | Гидроцилиндр стрелы (правый) (плане подшипник.) | 1 |
| 19 | 3014039 | Гидроцилиндр стрелы (правый) (плане подшипник.) | 1 |
| 19 | 3014039 | Гидроцилиндр стрелы (правый) (плане подшипник.) | 1 |
| 20 | 3014038 | Гидроцилиндр стрелы (левый) (спхерикал подшипник.) | 1 |
| 20 | 3014038 | Гидроцилиндр стрелы (левый) (спхерикал подшипник.) | 1 |
| 20 | 3014038 | Гидроцилиндр стрелы (левый) (спхерикал подшипник.) | 1 |
| 20 | 3014038 | Гидроцилиндр стрелы (левый) (спхерикал подшипник.) | 1 |
| 20 | 3014040 | Гидроцилиндр стрелы (левый) (плане подшипник.) | 1 |
| 20 | 3014040 | Гидроцилиндр стрелы (левый) (плане подшипник.) | 1 |
| 20 | 3014040 | Гидроцилиндр стрелы (левый) (плане подшипник.) | 1 |
| 20 | 3014040 | Гидроцилиндр стрелы (левый) (плане подшипник.) | 1 |
| 20 | 3014040 | Гидроцилиндр стрелы (левый) (плане подшипник.) | 1 |
| 20 | 3014040 | Гидроцилиндр стрелы (левый) (плане подшипник.) | 1 |
| 21 | 4083457 | Проставка (спхерикал подшипник.) | 8 |
| 21 | 4083457 | Проставка (спхерикал подшипник.) | 8 |
| 21 | 4083457 | Проставка (спхерикал подшипник.) | 8 |
| 21 | 4083457 | Проставка (спхерикал подшипник.) | 8 |
| 21 | 4085479 | Уплотнение пыль (плане подшипник.) | 8 |
| 21 | 4085479 | Уплотнение пыль (плане подшипник.) | 8 |
| 21 | 4085479 | Уплотнение пыль (плане подшипник.) | 8 |
| 21 | 4085479 | Уплотнение пыль (плане подшипник.) | 8 |
| 21 | 4085479 | Уплотнение пыль (плане подшипник.) | 8 |
| 21 | 4085479 | Уплотнение пыль (плане подшипник.) | 8 |
| 22 | M111263 | Болт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
