Трубопроводы системы смазки — HITACHI UH171

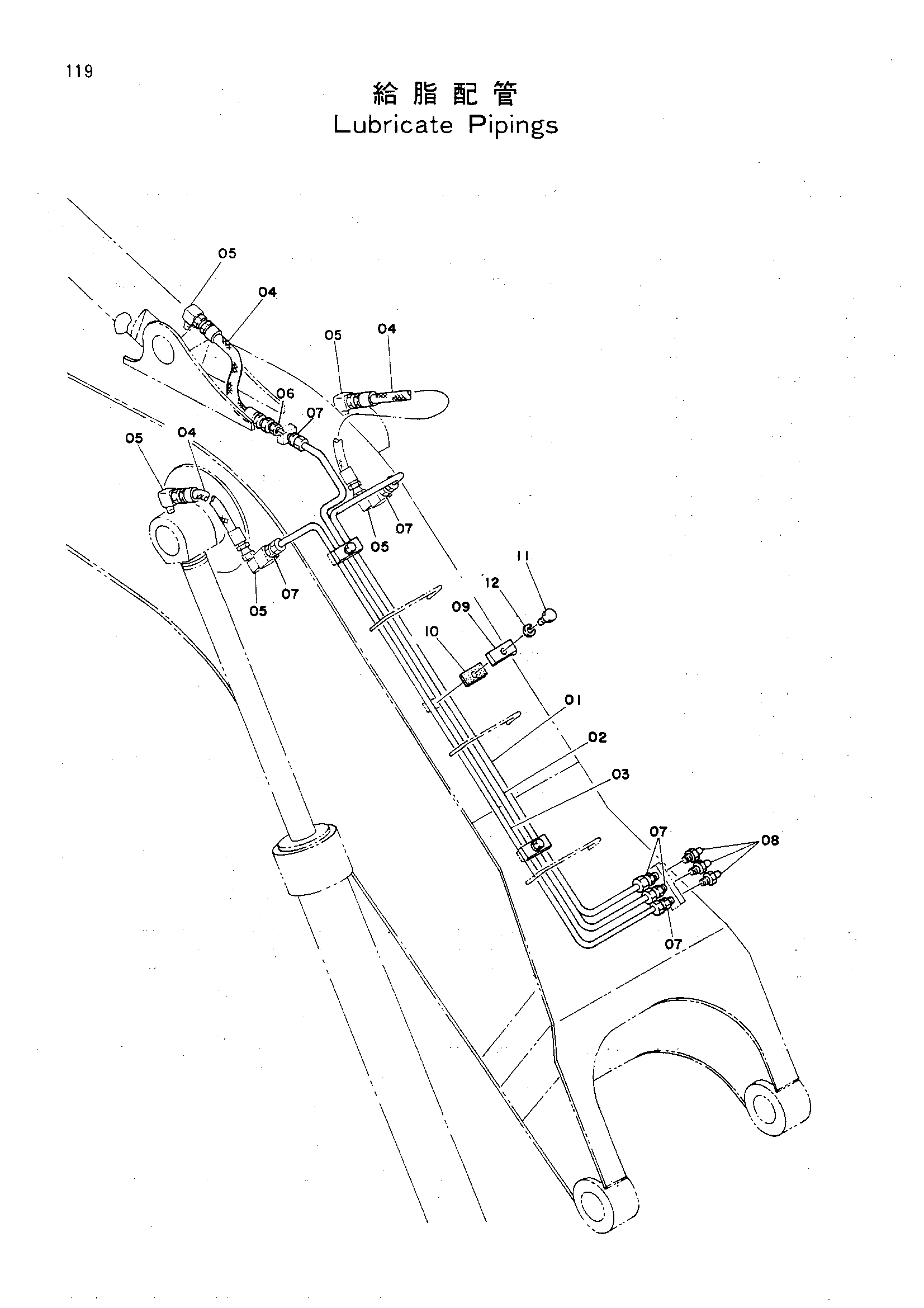

Заводская схема «Трубопроводы системы смазки» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4085688 замена: 4130169 | Трубка | 1 |
| 01 | 4085688 замена: 4148392 | Трубка | 1 |
| 01 | 4148392 | Трубка | 1 |
| 02 | 4085690 замена: 4130169 | Трубка | 1 |
| 02 | 4085690 замена: 4148394 | Трубка | 1 |
| 02 | 4148394 | Трубка | 1 |
| 03 | 4085689 замена: 4130169 | Трубка | 1 |
| 03 | 4085689 замена: 4148393 | Трубка | 1 |
| 03 | 4148393 | Трубка | 1 |
| 04 | 4512113 | Шланг | 3 |
| 05 | 94-1401 | Угловой штуцер | 5 |
| 06 | 94-1301 | Адаптер | 1 |
| 07 | 4038673 | Штуцер трубки | 6 |
| 07 | 4130169 | Штуцер трубки | 6 |
| 08 | J75481 | Штуцер | 3 |
| 09 | 4032158 | Хомут | 3 |
| 10 | 4032159 | Резиновая прокладка | 3 |
| 11 | M111228 | Болт | 3 |
| 12 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
