Удлинённый рукоять (4.8M) — HITACHI UH171

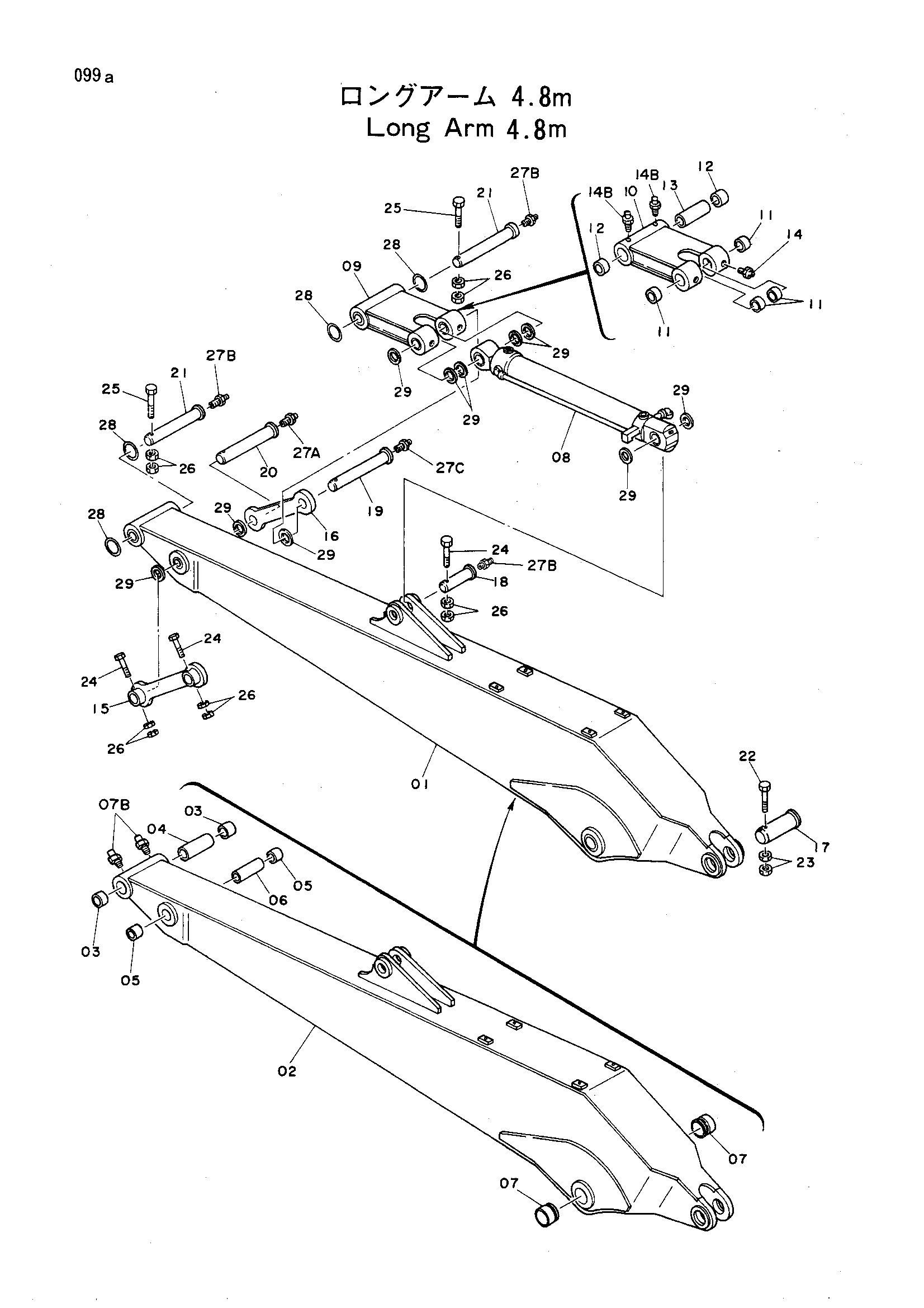

Заводская схема «Удлинённый рукоять (4.8M)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9029188 | Рукоять в сборе | 1 |
| 01 | 9035165 | Рукоять в сборе | 1 |
| 02 | 6003390 | Рукоять | 1 |
| 02 | 6004111 | Рукоять | 1 |
| 03 | 4079119 замена: 3021514 | Втулка | 2 |
| 03 | 4079119 замена: 4123539 | Втулка | 2 |
| 03 | 4079119 замена: J75481 | Втулка | 2 |
| 03 | 4123539 | Втулка | 2 |
| 04 | 4079120 | Проставка | 1 |
| 05 | 4067985 | Втулка | 2 |
| 06 | 4067989 | Проставка | 1 |
| 07 | 4085468 | Втулка | 2 |
| 07B | J75481 | Штуцер | 2 |
| 08 | 3017943 замена: 3027022 | Гидроцилиндр ковша | 1 |
| 08 | 3027022 | Гидроцилиндр ковша | 1 |
| 08 | 4092095 | Гидроцилиндр ковша | 1 |
| 09 | 9020380 замена: 9034060 | Тяга A | 1 |
| 09 | 9034060 замена: 3021514 | Тяга A | 1 |
| 09 | 9034060 замена: 9040108 | Тяга A | 1 |
| 09 | 9034060 замена: J75481 | Тяга A | 1 |
| 09 | 9040108 | Тяга A | 1 |
| 10 | 7005141 | Тяга | 1 |
| 10 | 7008778 | Тяга | 1 |
| 10 | 7010187 | Тяга | 1 |
| 11 | 4067986 | Втулка | 4 |
| 12 | 4079119 | Втулка | 2 |
| 13 | 4079120 | Проставка | 1 |
| 14 | J75481 | Штуцер | 2 |
| 14B | J75481 | Штуцер | 2 |
| 15 | 8009792 | Тяга B | 1 |
| 16 | 3010523 | Тяга B | 1 |
| 17 | 3013931 | Палец | 1 |
| 18 | 3013234 замена: 3021957 | Палец | 1 |
| 18 | 3021957 | Палец | 1 |
| 19 | 3010553 | Палец | 1 |
| 19 | 3018656 | Палец | 1 |
| 20 | 3010553 | Палец | 1 |
| 21 | 3012559 замена: 3017488 | Палец | 2 |
| 21 | 3017488 | Палец | 2 |
| 21 | 3021514 | Палец | 2 |
| 22 | M121605 | Болт | 1 |
| 23 | M511613 | Гайка | 2 |
| 24 | 4514571 | Болт | 3 |
| 25 | M122004 | Болт | 2 |
| 26 | M512016 | Гайка | 10 |
| 27A | J75481 | Штуцер | 1 |
| 27B | J75481 | Штуцер | 3 |
| 27C | J75481 | Штуцер | 1 |
| 28 | 4089028 | Уплотнительное кольцо | 4 |
| 29 | 4067902 | Пылезащитное уплотнение | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
