Гидрораспределитель (правый) — HITACHI UH171

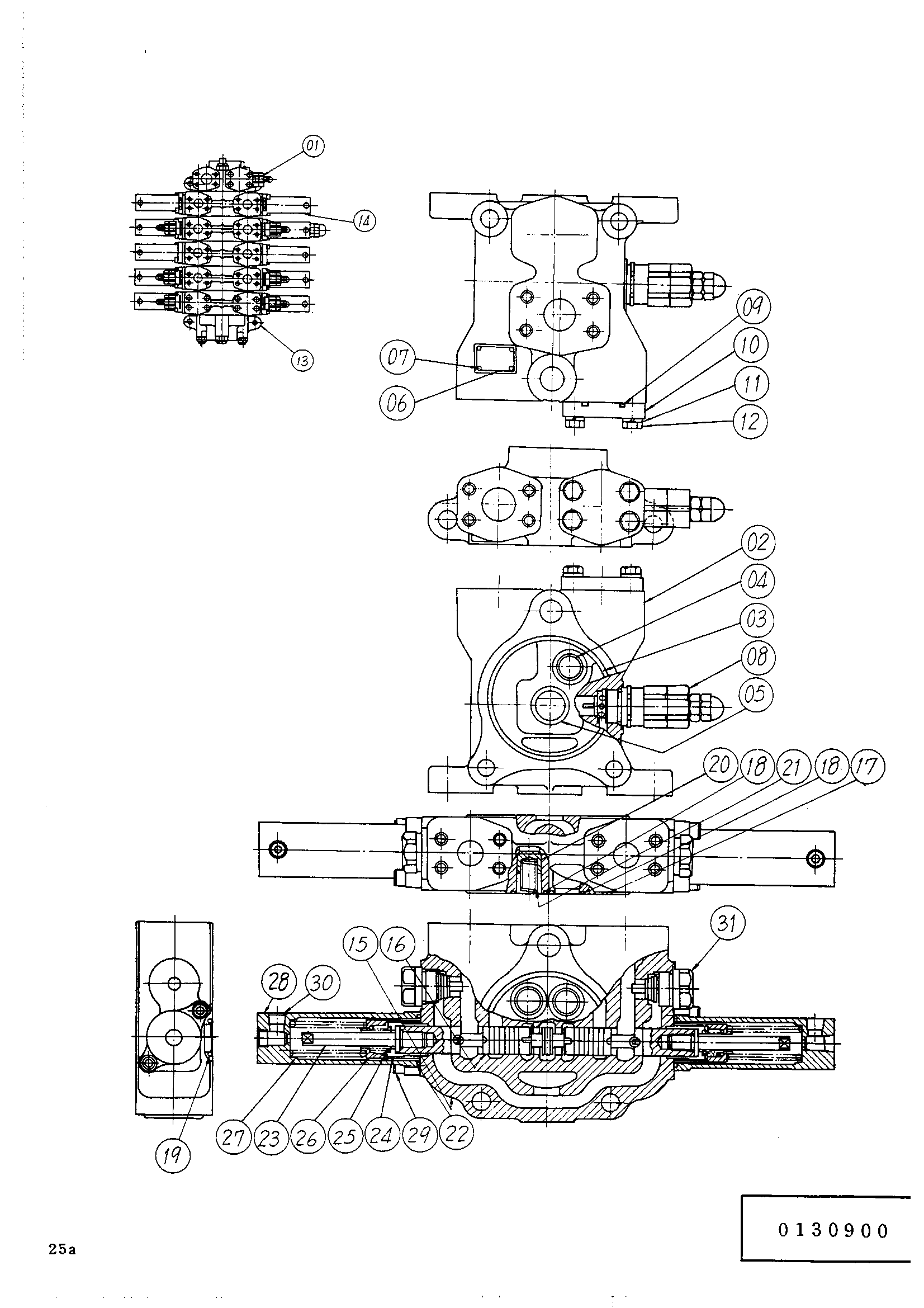

Заводская схема «Гидрораспределитель (правый)» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4071360	Гидрораспределитель	1
01	0130901	Коллектор	1
02	4040278	Корпус	1
03	4040279	Уплотнительное кольцо	1
04	4040280	Уплотнительное кольцо	1
05	4040281	Уплотнительное кольцо	1
08	4094990	Предохранительный клапан	1
09	966993	Уплотнительное кольцо	1
10	4040284	Колпачок	1
11	4040285	Шайба: пружина	4
12	4040286	Болт	4
13	4040266	Блок	1
14	0130902	Клапан	1
17	4040279	Уплотнительное кольцо	1
18	4040280	Уплотнительное кольцо	2
19	4040281	Уплотнительное кольцо	1
20	4040287	Клапан поппет	1
21	4040288	Пружина	1
22	0130903	Уплотнительное кольцо	2
23	0130904	Концевой плунжер	2
24	0130905	Седло пружины	2
25	0130906	Пружина	2
26	0130907	Седло пружины	2
27	0130908	Пружина	2
28	0130909	Колпачок	2
29	M341028	Болт с внутренним шестигранником	4
30	94-2012	Пробка	2
31	4094989	Клапан	2
32	0130910	Клапан	1
35	4040279	Уплотнительное кольцо	1
36	4040280	Уплотнительное кольцо	2
37	4040281	Уплотнительное кольцо	1
38	4040287	Клапан поппет	1
39	4040288	Пружина	1
40	0130903	Уплотнительное кольцо	2
41	0130904	Концевой плунжер	2
42	0130905	Седло пружины	2
43	0130906	Пружина	2
44	0130907	Седло пружины	2
45	0130908	Пружина	1
46	0130909	Колпачок	1
47	M341028	Болт с внутренним шестигранником	4
48	94-2012	Пробка	1
49	4094991	Клапан: предохранительный	2
50	0130908	Пружина	1
51	0130912	Колпачок	1
52	0130913	Винт регулировочный	1
53	0130914	Уплотнительное кольцо	2
54	0130915	Стопорная гайка	1
55	0130916	Колпачок	1
56	0130919	Клапан	1
59	4040279	Уплотнительное кольцо	1
60	4040280	Уплотнительное кольцо	2
61	4040281	Уплотнительное кольцо	1
62	0130903	Уплотнительное кольцо	2
63	0130904	Концевой плунжер	2
64	0130905	Седло пружины	2
65	0130906	Пружина	2
66	0130907	Седло пружины	2
67	0130908	Пружина	2
68	0130909	Колпачок	2
69	M341028	Болт с внутренним шестигранником	4
70	94-2012	Пробка	2
71	0130917	Клапан	1
74	4040279	Уплотнительное кольцо	1
75	4040280	Уплотнительное кольцо	2
76	4040281	Уплотнительное кольцо	1
77	4040287	Клапан поппет	1
78	4040288	Пружина	1
79	0130903	Уплотнительное кольцо	2
80	0130904	Концевой плунжер	2
81	0130905	Седло пружины	2
82	0130906	Пружина	2
83	0130907	Седло пружины	2
84	0130908	Пружина	2
85	0130909	Колпачок	2
86	M341028	Болт с внутренним шестигранником	4
87	94-2012	Пробка	2
88	4094991	Клапан: предохранительный	2
89	0130918	Клапан	1
92	4040279	Уплотнительное кольцо	1
93	4040280	Уплотнительное кольцо	2
94	4040287	Клапан поппет	1
95	4040288	Пружина	1
96	0130903	Уплотнительное кольцо	2
97	0130904	Концевой плунжер	2
98	0130905	Седло пружины	2
99	0130906	Пружина	2
100	0130907	Седло пружины	2
101	0130908	Пружина	2
102	0130909	Колпачок	2
103	M341028	Болт с внутренним шестигранником	4
104	94-2012	Пробка	2
105	4094991	Клапан: предохранительный	1
106	4094992	Клапан: предохранительный	1
107	966993	Уплотнительное кольцо	2
108	4040284	Колпачок	2
109	4040285	Шайба: пружина	8
110	4040286	Болт	8
111	4040276	Шток TIE	2
112	4040273	Гайка	4
113	4040277	Шток TIE	1
114	4040275	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
