Гидролинии рабочего оборудования — HITACHI UH171

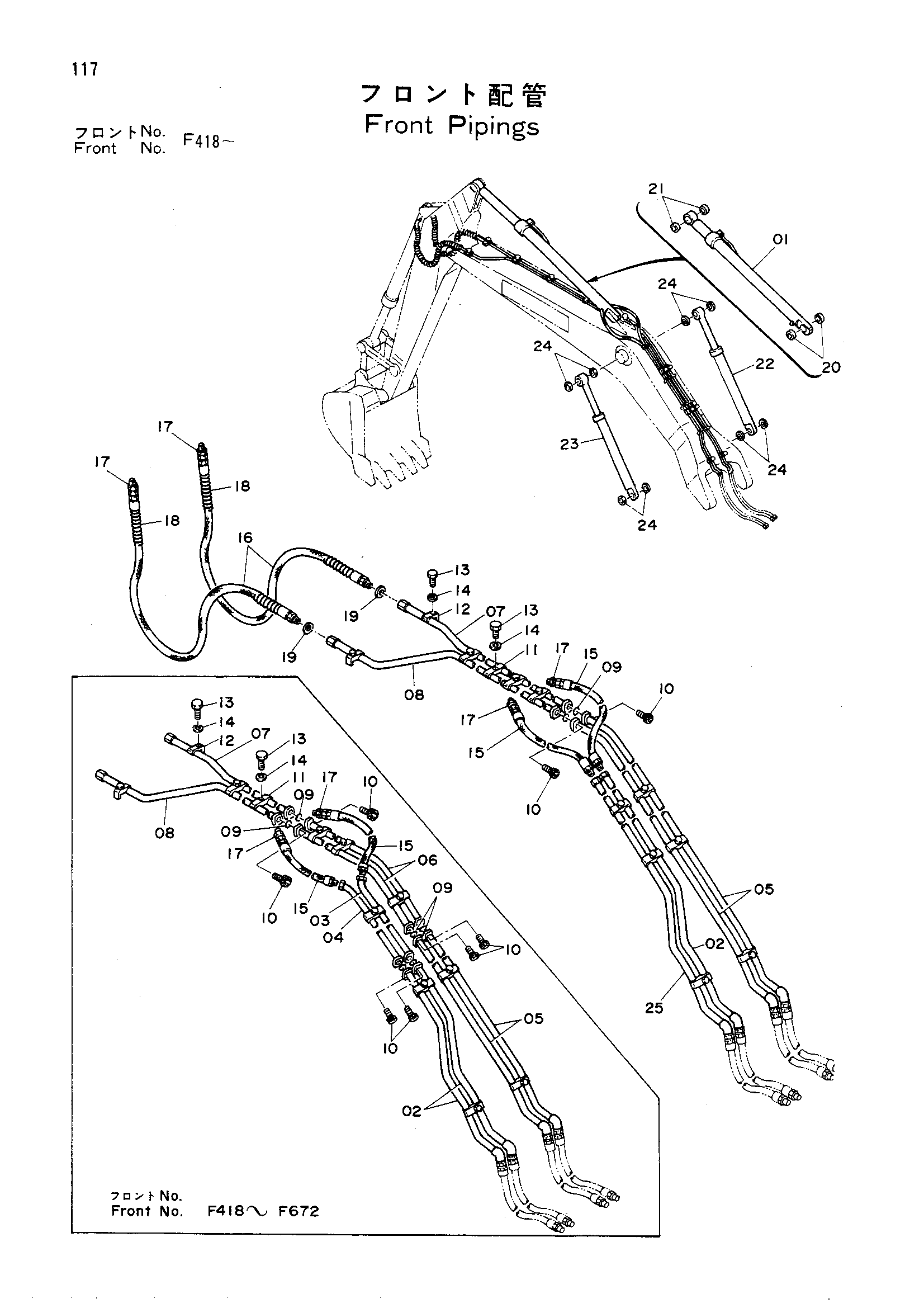

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3020665 замена: 3026269	Гидроцилиндр рукояти	1
01	3026269	Гидроцилиндр рукояти	1
02	8015109	Трубка	1
02	8019956	Трубка	2
03	8019957	Трубка	1
04	8019958	Трубка	1
05	8013244	Трубка	2
05	8019959	Трубка	2
06	8019960	Трубка	2
07	8013245	Трубка	1
07	8019961	Трубка	1
08	8013246	Трубка	1
08	8019962	Трубка	1
09	A811040	Уплотнительное кольцо	2
09	A811040	Уплотнительное кольцо	6
10	M351240	Болт с внутренним шестигранником	8
10	M351240	Болт с внутренним шестигранником	24
11	4053600	Хомут	10
12	4053598	Хомут	2
13	M111263	Болт	12
14	A590912	Пружинная шайба	12
15	4071193	Шланг	2
16	4054383	Шланг	2
17	94-1305	Адаптер	4
18	4059073 замена: 4060288	Защитный кожух	2
18	4060288	Защитный кожух	2
19	4073052	Шайба	2
20	4074008	Пылезащитное уплотнение	2
21	4085479	Пылезащитное уплотнение	2
22	3013801 замена: 3020666	Гидроцилиндр стрелы (правый)	1
22	3013801 замена: 3020666	Гидроцилиндр стрелы (правый)	1
22	3013801 замена: 3020666	Гидроцилиндр стрелы (правый)	1
22	3013801 замена: 3020666	Гидроцилиндр стрелы (правый)	1
22	3020666 замена: 3026271	Гидроцилиндр стрелы (правый)	1
22	3026271	Гидроцилиндр стрелы (правый)	1
23	3014038 замена: 3020667	Гидроцилиндр стрелы (левый)	1
23	3014038 замена: 3020667	Гидроцилиндр стрелы (левый)	1
23	3014038 замена: 3020667	Гидроцилиндр стрелы (левый)	1
23	3014038 замена: 3020667	Гидроцилиндр стрелы (левый)	1
23	3020667 замена: 3026270	Гидроцилиндр стрелы (левый)	1
23	3026270	Гидроцилиндр стрелы (левый)	1
24	4083457	Проставка	8
25	8015108	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
