Крышка — HITACHI UH171

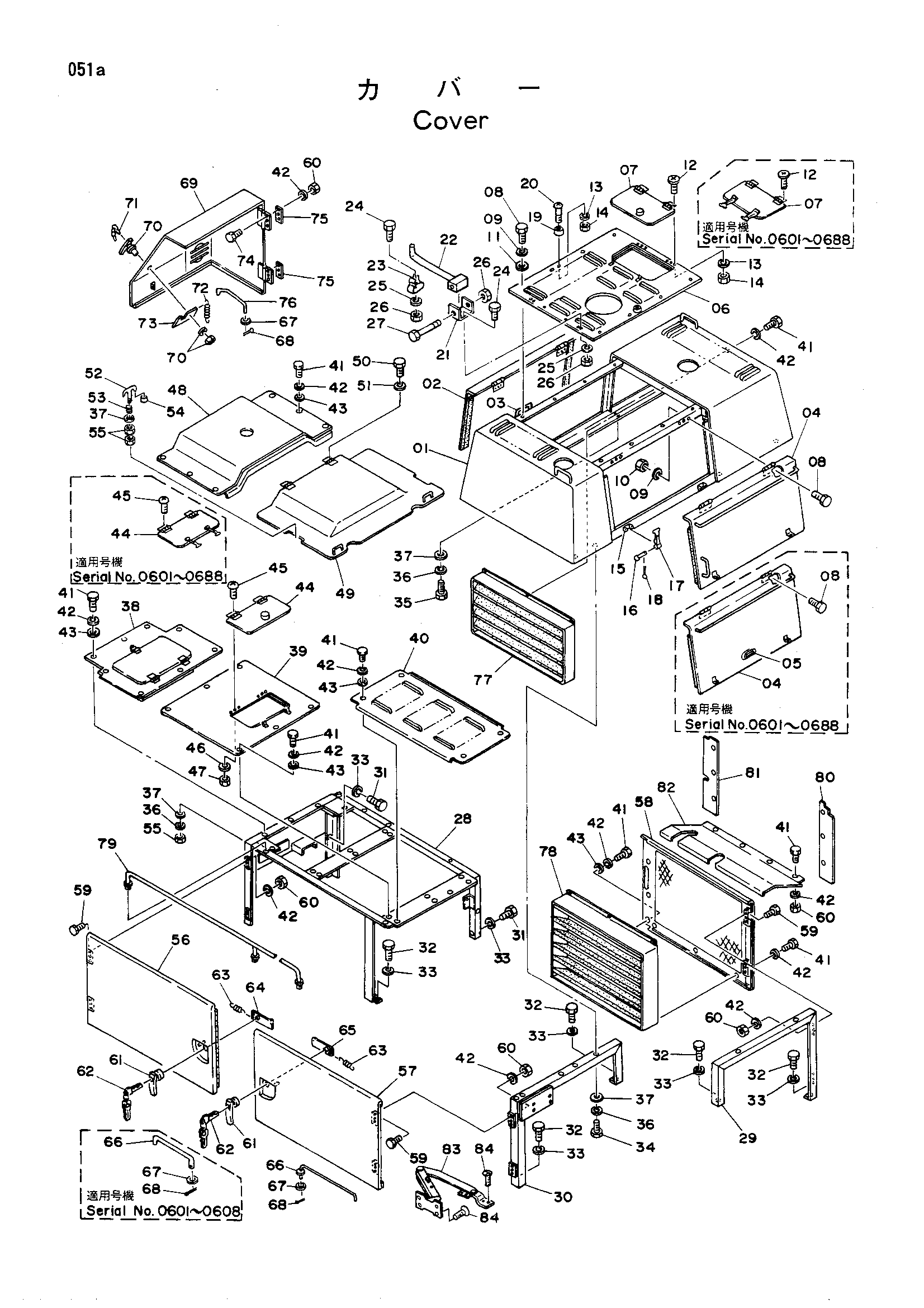

Заводская схема «Крышка» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9026063	Крышка двигатель в сборе	1
01	5000671	Крышка	1
02	7005458	Крышка	1
03	4055843	Защёлка	1
04	7005458 замена: 7008162	Крышка	1
04	7008162	Крышка	1
05	4055843	Защёлка	1
06	7006714	Крышка	1
07	4061541	Крышка	1
07	8016426	Крышка	1
08	M111020	Болт	20
09	A590910	Пружинная шайба	20
10	M501008	Гайка	12
11	J217083	Шайба	8
12	M470513	Винт	6
13	A590905	Пружинная шайба	8
14	M500504	Гайка	8
15	4004109	Кронштейн	4
15	4004109	Кронштейн	6
16	4004110	Палец	4
16	4004110	Палец	6
17	4004111	Защёлка	4
17	4004111	Защёлка	6
18	A761013	Шплинт	4
18	A761013	Шплинт	6
19	4098821	Амортизатор	2
19	485013 замена: 4098821	Амортизатор	2
19	485013 замена: M430532	Амортизатор	2
20	M430525 замена: 4098821	Винт	2
20	M430525 замена: M430532	Винт	2
20	M430532	Винт	2
21	4098822	Кронштейн	2
22	9710855	Ограничитель	2
23	4509664	Ограничитель	2
24	M200613	Болт	6
25	A590906	Пружинная шайба	6
26	M500605	Гайка	10
27	M200656	Болт	2
28	6002985	Опора	1
29	7006732	Опора	1
30	7006733	Опора	1
31	M111625	Болт	5
32	M111632	Болт	5
33	A590916	Пружинная шайба	10
34	M211228	Болт	6
35	M211232	Болт	2
36	A590912	Пружинная шайба	11
37	A590112	Шайба	13
38	7006734	Ящик для инструментов	1
39	7005457	Крышка	1
40	8011136	Крышка	1
41	M111020	Болт	44
42	A590910	Пружинная шайба	68
43	J217083	Шайба	28
44	4061541	Крышка	1
44	8016426	Крышка	1
45	M470516	Винт	6
46	A590905	Пружинная шайба	6
47	M500504	Гайка	6
48	7006631	Крышка	1
49	7006630	Крышка	1
50	M200814	Болт	4
51	A590908	Пружинная шайба	4
52	9705508	Рукоятка	2
53	449179	Пружина	2
54	4054727	Резиновая прокладка	4
55	M501210	Гайка	7
56	7005460	Крышка	1
57	7005461	Крышка	1
58	7005459	Крышка	1
58	7013197	Крышка	1
59	M111036	Болт	18
60	M501008	Гайка	28
61	4087910	Рукоятка	2
62	971306	Шпонка	1
63	4501982	Пружина	2
64	4054728	Стопорная пластина	1
65	4054729	Стопорная пластина	1
66	4084794	Штанга	2
66	9710092	Штанга	1
67	A590114	Шайба	2
67	A590114	Шайба	3
68	A764022	Шплинт	2
68	A764022	Шплинт	3
69	6002378	Крышка	1
70	4087910	Рукоятка	1
71	971306	Шпонка	1
72	4501982	Пружина	1
73	4054728	Стопорная пластина	1
74	M111028	Болт	6
75	4037326	Регулировочная шайба	2
76	4070642	Штанга	1
77	7006874	Воздуховод	1
78	7006875	Воздуховод	1
79	8013073	Стойка	1
80	4073379	Пластина	1
81	4073380	Пластина	1
82	3011524	Пластина	1
83	4093966	Стойка	1
84	M470508	Винт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
