Кабина — HITACHI UH171

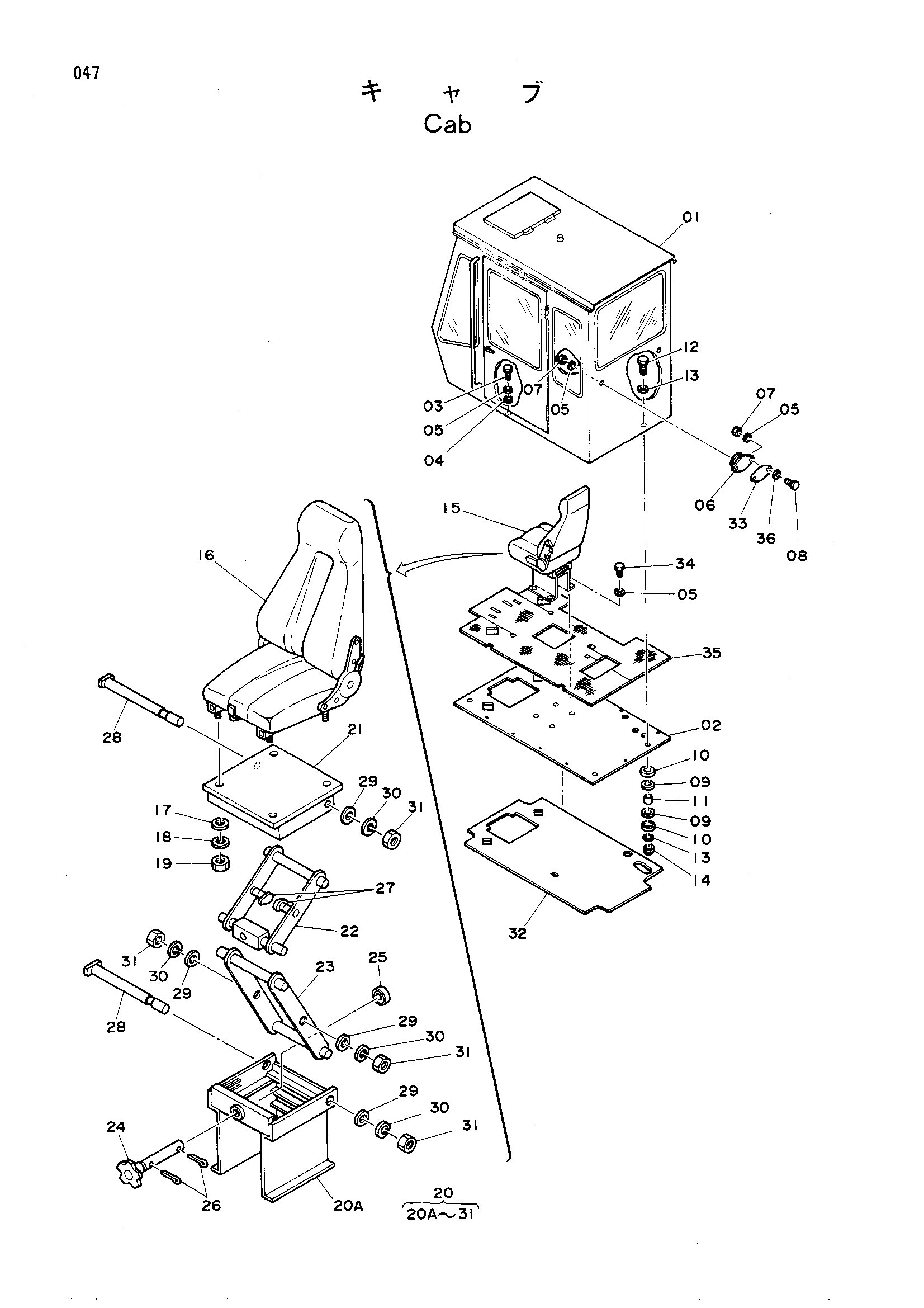

Заводская схема «Кабина» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4086006 | Кабина | 1 |
| 02 | 7006871 | Пластина | 1 |
| 03 | M111020 | Болт | 9 |
| 04 | A590110 | Шайба | 9 |
| 05 | A590910 | Пружинная шайба | 19 |
| 06 | 4504249 | Амортизатор | 2 |
| 07 | M501008 | Гайка | 6 |
| 08 | M111032 | Болт | 4 |
| 09 | 4080426 | Резиновая прокладка | 8 |
| 10 | 4086007 | Ограничитель | 8 |
| 11 | 4053847 | Проставка | 4 |
| 12 | M111690 | Болт | 4 |
| 13 | A590116 | Шайба | 8 |
| 14 | 4026892 | U-образная гайка | 4 |
| 15 | 4084648 | Сиденье | 1 |
| 16 | 4143656 | Сиденье (430 высокий задний) | 1 |
| 17 | A590108 | Шайба | 4 |
| 18 | A590908 | Пружинная шайба | 4 |
| 19 | M500807 | Гайка | 4 |
| 20 | 1007049 | Стойка | 1 |
| 20A | 1007047 | Стойка | 1 |
| 21 | 1007050 | Опора | 1 |
| 22 | 1007046 | Тяга (IN) | 1 |
| 23 | 1007048 | Тяга (выпуск) | 1 |
| 24 | 2017298 | Ручка | 1 |
| 25 | 4143657 | Подшипник | 1 |
| 26 | A765040 | Шплинт | 2 |
| 27 | 2017297 | Палец | 2 |
| 28 | 2017299 | Палец | 2 |
| 29 | A590110 | Шайба | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | M501008 | Гайка | 4 |
| 32 | 2009952 | Стекло воол | 1 |
| 33 | 4514942 | Регулировочная шайба | 2 |
| 34 | M111028 | Болт | 4 |
| 35 | 2009953 | Резиновая прокладка | 1 |
| 36 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
