Пилотные гидролинии (NO.2)<погрузчик> — HITACHI UH171

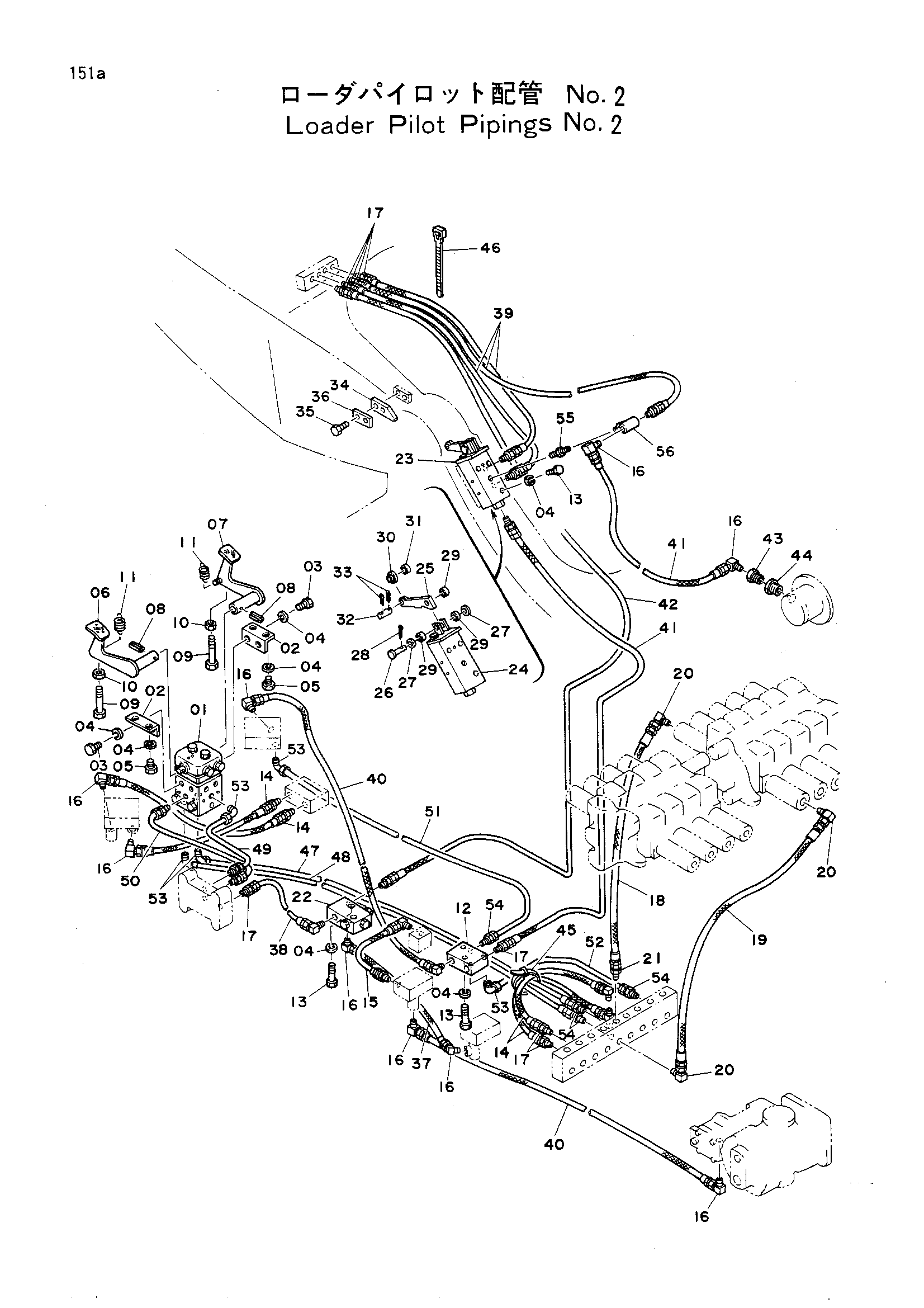

Заводская схема «Пилотные гидролинии (NO.2)<погрузчик>» для HITACHI UH171. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9402723 | Пилотный клапан | 1 |
| 02 | 4076433 | Держатель | 2 |
| 03 | M211022 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 15 |
| 05 | M111016 | Болт | 4 |
| 06 | 8004101 | Педаль (нижний ковш) | 1 |
| 07 | 8004102 | Педаль (нижний ковш) | 1 |
| 08 | 4027427 | Палец пружина (нижний ковш) | 2 |
| 09 | M161290 | Болт | 2 |
| 10 | M511210 | Гайка | 2 |
| 11 | 4036429 | Пружина | 2 |
| 12 | 9402950 | Клапан | 1 |
| 13 | M111063 | Болт | 7 |
| 14 | 4067521 | Шланг | 4 |
| 15 | 4513020 | Шланг | 1 |
| 16 | 94-1401 | Угловой штуцер | 14 |
| 17 | 94-1301 | Адаптер | 17 |
| 18 | 4079762 | Шланг | 1 |
| 19 | 4071346 | Шланг | 1 |
| 20 | 94-1402 | Угловой штуцер | 3 |
| 21 | 94-1302 | Адаптер | 1 |
| 22 | 9012121 | Клапан | 1 |
| 23 | 9028212 | Клапан | 1 |
| 24 | 9027931 | Клапан | 1 |
| 25 | 4089894 | Рычаг | 1 |
| 26 | 4077957 | Палец | 1 |
| 27 | A590110 | Шайба | 2 |
| 28 | A763018 | Шплинт | 1 |
| 29 | 4077958 | Втулка | 3 |
| 30 | 4089895 | Ролик | 1 |
| 31 | 4089901 | Втулка | 1 |
| 32 | A750516 | Палец | 1 |
| 33 | A761010 | Шплинт | 2 |
| 34 | 4089899 | Ограничитель | 1 |
| 35 | M111025 | Болт | 2 |
| 36 | 442687 | Стопорная шайба | 1 |
| 37 | 4058740 | Шланг | 1 |
| 38 | 4054354 | Шланг | 1 |
| 39 | 4043584 | Шланг | 3 |
| 40 | 4509870 | Шланг | 2 |
| 41 | 4509871 | Шланг | 2 |
| 42 | 4514834 | Шланг | 1 |
| 43 | 94-1608 | Переходник | 1 |
| 44 | 94-1603 | Переходник | 1 |
| 45 | 4055311 | Ленточный зажим | 6 |
| 46 | 4055312 | Ленточный зажим | 8 |
| 47 | 3013923 замена: 3027230 | Трубка | 1 |
| 47 | 3013923 замена: 4130169 | Трубка | 1 |
| 47 | 3013923 замена: 4130175 | Трубка | 1 |
| 47 | 3027230 | Трубка | 1 |
| 48 | 3013924 замена: 3027231 | Трубка | 1 |
| 48 | 3013924 замена: 4130169 | Трубка | 1 |
| 48 | 3013924 замена: 4130175 | Трубка | 1 |
| 48 | 3027231 | Трубка | 1 |
| 49 | 4076581 замена: 4130169 | Трубка | 1 |
| 49 | 4076581 замена: 4130175 | Трубка | 1 |
| 49 | 4076581 замена: 4148382 | Трубка | 1 |
| 49 | 4148382 | Трубка | 1 |
| 50 | 4076582 замена: 4130169 | Трубка | 1 |
| 50 | 4076582 замена: 4148383 | Трубка | 1 |
| 50 | 4148383 | Трубка | 1 |
| 51 | 3015016 замена: 3027232 | Трубка | 1 |
| 51 | 3015016 замена: 4130169 | Трубка | 1 |
| 51 | 3015016 замена: 4130175 | Трубка | 1 |
| 51 | 3027232 | Трубка | 1 |
| 52 | 4089892 замена: 4130169 | Трубка | 1 |
| 52 | 4089892 замена: 4130175 | Трубка | 1 |
| 52 | 4089892 замена: 4148396 | Трубка | 1 |
| 52 | 4148396 | Трубка | 1 |
| 53 | 4130175 | Штуцер трубки | 5 |
| 53 | 4507112 | Штуцер трубки | 5 |
| 54 | 4130169 | Штуцер трубки | 7 |
| 54 | 4507113 | Штуцер трубки | 7 |
| 55 | 94-1701 | Адаптер | 1 |
| 56 | 94-0660 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH171 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
